Обзор датчиков Datalogic
Оптический датчик - это устройство, используемое для определения расстояния, отсутствия или присутствия объекта, а также для различения различных предметов на основе их свойств поглощения света и отражения. Фотоэлектрический датчик состоит из излучателя и приемника, соединенных модулированным светодиодом или лазерным лучом. Фотоэлектрические датчики доступны в трех различных функциональных типах, которые могут быть использованы в зависимости от условий и физических свойств объектов обнаружения: барьерный тип (сквозной луч, излучатель + приемник), на отражение от рефлектора или на отражение от объекта обнаружения. Эти датчики идеально подходят для стандартных промышленных применений, таких как подсчет, контроль присутствия или автоматическое позиционирование. Кроме того, Datalogic предлагает решения для различных областей применения, таких как считывание контрастности, цвета, люминесцентных меток, измерение расстояния и площади.
Барьерные датчики (сквозного луча)
Излучатель и приемник света расположены в двух разных корпусах и установлены лицом друг к другу. Луч света, испускаемый излучателем, прямо попадает в приемник. Поэтому каждый объект, прерывающий луч, обнаруживается. Эта система используется для получения значительных различий в сигналах (когда свет попадает непосредственно на приемник и когда объект прерывает луч) с наибольшим избыточным усилением и наибольшим рабочим расстоянием (до 60 м). Кроме того, эти датчики могут работать в самых тяжелых условиях работы, таких как грязные или пыльные среды. Оптическая функция сквозного луча обычно работает в темном режиме: выход активируется, когда объект прерывает световой луч между излучателем и приемником.

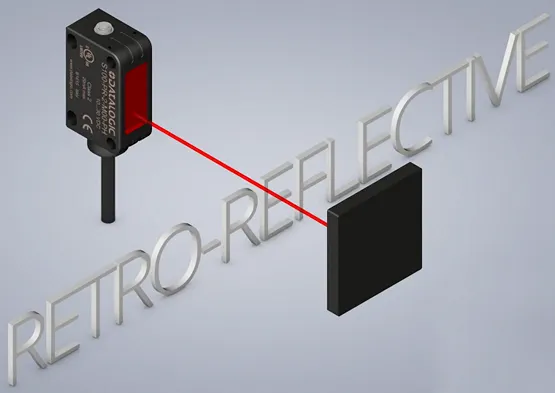

Рефлекторные датчики
И излучатель, и приемник расположены внутри одного корпуса рефлекторного датчика. Используя призматический рефлектор, излучаемый луч света (лазера) отражается и возвращается к датчику, где обнаруживается приемником. Когда объект перекрывает световой луч, датчик это фиксирует.

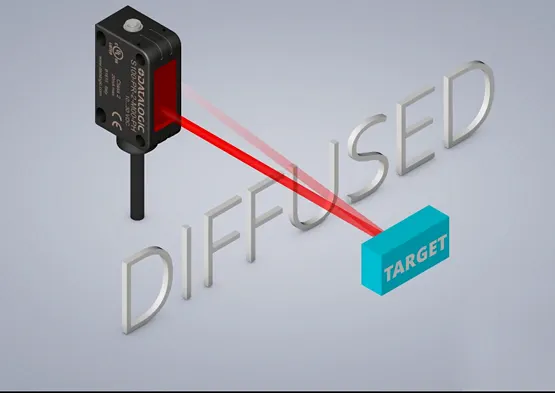

Диффузные датчики (на отражение от объекта)
В фотоэлектрических датчиках с этой оптической функцией и излучатель, и приемник размещены внутри одного корпуса. Эти датчики работают с более слабыми сигналами, поскольку излучаемый световой пучок отражается от приемника объектом. Как следствие, функциональный запас и рабочее расстояние уменьшаются. Однако объекты обнаруживаются без призматического отражателя, что делает установку быстрой и легкой.
датчики

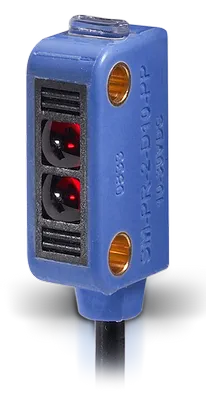

SM-ALL
Оптический датчик в миниатюрном корпусе со всеми универсальными оптическими функциями. Обнаружение труднодоступных объектов в ограниченном пространстве помещениях
Технические данные- Фиксированное фокусное расстояние 15, 20, 30, 50 см
- Рабочее расстояние:
- рефлекторный - 1,5 м
- поляризованный - 1 м
- барьерный тип - 2 м
- Версия NPN или PNP с выходами NO-NC
- 4-х проводное соединение с 2м кабелем
- Сверхминиатюрный IP67 пластиковый корпус
SM-PR-2-B00-NN
датчики
S3Z
Высокая производительность в стандартизированном миниатюрном корпусе. Заменяет большие датчики и помещается в ограниченном пространстве на компактном оборудовании
Технические данные- Срабатывание от объекта: 15 или 70 см
- Подавление заднего фона: красный светодиод или лазер 50-300 мм
- Поляризованное отражение от рефлектора 4 м (лазерный до 10 м), рефлекторный для прозрачного (на отражателе R2) – 2 м
- Сквозной луч 15 м (лазер 30 м)
- 3-х проводное соединение с 2м кабелем или M8 разъемом
- Миниатюрный IP67 пластиковый корпус
S3Z-PR-2-B01-PD
датчики
S45
Высокопроизводительный датчик с функцией обучения и прочным пластиковым корпусом, протестированным IP69K и Ecolab. Универсальный датчик «все в одном» со светодиодным и лазерным излучением
Технические данные- Источник света: красный светодиод или безопасный лазер class 1
- Срабатывание от объекта: 800 мм LED, 250 мм лазер
- Подавление заднего фона: 400 мм
- Рефлекторный: лазер 15 м, LED 7м
- Барьерный: лазер 20 м, LED 15 м
- Корпус IP69K
- 2 м кабель или версия с M8 разъемом
- Выход PNP или NPN с дистанционным входом обучения
S45-PR-2-B03-PH
датчики
S100
Универсальный миниатюрный оптический датчик. Экономия средств: лучшая цена на рынке. Экономия места: стандартный миниатюрный размер и универсальный монтаж. Быстрая и простая установка.
Технические данные- Сквозной луч: 12 м
- Рефлекторный: 7 м
- Рефлекторный поляризованный: 3 м и 5,5 м
- Отражение от объекта: 300 и 500 мм
- Отражение от объекта: 300 и 500 мм
- Фиксированный фокус: 70 мм
- Подавление заднего фона: 100 мм
- Выход NPN или PNP, NO или NC
- 2-метровый кабель или версия с разъемом M8
- Пластиковый миниатюрный корпус IP67
- Щелевые M3x4 отверстия на задней стороне
- Резьбовые отверстия M3 на передней стороне
S100-PR-2-B10-PK
датчики

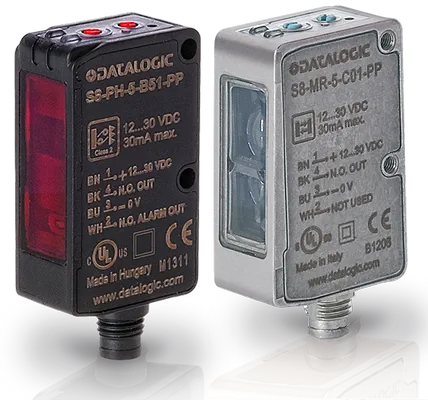

S8
Создан решать самые сложные задачи обнаружения: слишком маленький, слишком быстрый, слишком прозрачный, слишком блестящий объект и т. д. Чрезвычайно высокая производительность в очень компактном корпусе, включая корпус из нержавеющей стали IP69K.
Технические данные- Подавление заднего фона: LED 50-300 мм, лазер 20-200 мм
- Подавление фона для прозрачных объектов с отражающим фоном
- Рефлекторный поляризованный: LED 5м, лазерный 10 м, для прозрачных предметов 2 м
- RGB датчик контрастности 6-12 мм
- Ультрафиолетовый люминесцентный датчик: 10-30 мм
- NO/NC выходы с кабелем 2 м или разъемом M8
- Пластиковый корпус IP67 и IP69K из нержавеющей стали
- Сертификация Ecolab и Diversey
S8-MH-5-M53-PP
S8-MR-5-C01-NN
S8-PH-5-M01-PP
датчики

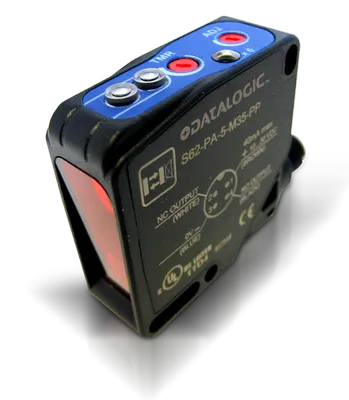

S62
Наиболее функциональный универсальный датчик в корпусе 50x50 мм. Обеспечивает улучшенную производительность благодаря полному ассортименту и стандартизации одних и тех же механических функций для всех оптических функций, от базовых до современных лазерных.
Технические данные- Отражение от объекта: LED 90 или 200 см, лазер 90 см
- Подавление заднего фона: LED 30, 60, 120, 200 см, лазер 15, 35 см
- Рефлекторный: LED 13 м, поляризованный 8 м, лазер 20 м
- Сквозной луч: 25 м
- Версия 10-30 VDC с NO/NC, NPN или PNP выходом
- Версии с широким диапазоном входного напряжения 24-240 VAC / 24-60 VDC постоянного тока с релейным выходом
- 2-метровый кабель или вращающийся разъем M12
S62-PA-1-C01-RX
S62-PA-5-F01-NN
S62-PA-5-M35-PP
датчики

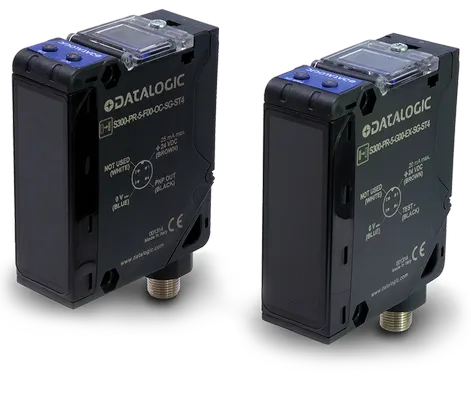

S300-PA/PR
Сверхмощные Maxi датчики для внутреннего и наружного применения и суровых условий c различными вариантами питания, с клеммной колодкой и внутренним реле. Долговечный датчик для интеграции в outdoor устройства, работающие на открытом воздухе и в жестких условиях.
Технические данные- Отражение от объекта: 2 м (-PA), 5 м (-PR)
- Подавление заднего фона: 2 м (-PA), 2,5 м (-PR)
- Поляризованный рефлекторный: 7 м (-PA), 22 м (-PR)
- Сквозной луч: 50 м (-PA), 60 м (-PR)
- Версии с питанием 10-30 VDC с выходами NPN или PNP
- Варианты с широким диапазоном напряжения питания с релейным выходом и клеммным блоком
- Настраиваемая функция времени для задержки включения/выключения
- IP67 пластиковый корпус, армированный стекловолокном
S300-PR-1-C06-RX-M
S300-PR-1-G00-EX
S300-PA-2-A01-OC
S300-PA-1-M01-RX

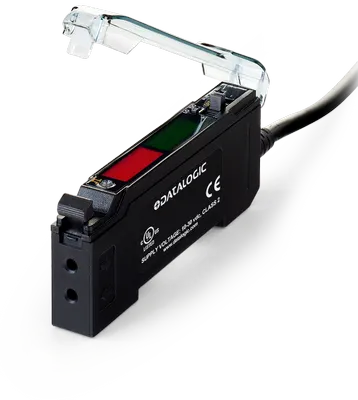

S7 и S70 с IO-Link
Оптоволоконные усилители для высокой скорости и низкоконтрастных объектов. Датчик с высоким разрешением для обнаружения небольших объектов по оптоволоконному кабелю даже в ограниченном пространстве и при высокой рабочей температуре.
Технические данные- Отражение от объекта: до 500 мм
- Сквозной луч: до 1800 мм
- Красный или белый светодиод для обнаружения контрастной метки
- Двойной 4-значный дисплей
- 4-значный дисплей и функция обучения или настройка потенциометром
- Разрешение 10 бит (1024 точек) или 12 бит (4096 точек)
- Частота срабатывания 1 кГц, 5 кГц, 10 кГц и 50 кГц
- Выход NPN или PNP с 2-м кабелем или разъемом M8
- Монтаж на DIN-рейку
- Варианты с аналоговым выходом
S70-5-E1-PZ
S70-5-E3-NI
S70-5-E3-NV
S70-5-E3-PI
OF и OFA
Datalogic предлагает широкий ассортимент оптических кабелей. Оптические кабели доступны в двух разных линиях: OF для стандартных приложений и OFA для специальных применений, таких как 90° оптика, а также оптика с фиксированным фокусом.
Технические данные- Гибкие модели
- Высокотемпературные модели (до +125 ° C)
- Волоконный массив с параллельными пучками для обнаружения приближения или сквозного луча
- Фиксированный фокус с осевой, радиальной или боковой оптикой
- Приближение с автономной оптикой 90°
- Фокусирующие, коллимирующие и отклоняющиеся линзы
- Резьбовые головки M3, M4, M6
- Варианты головок из нержавеющей стали для пищевой промышленности
OF-42-HT-20
OFA-2-AS-20
OFA-1-AE-20
датчики
SR21 и SR23
Оптические щелевые датчики этикеток, упаковки и буклетов. Высокое разрешение, очень быстрое время отклика. Выполнение точного позиционирования, нанесения и печати этикеток, даже если они встроены в быстрые машины и процессы
Технические данные- Ширина слота 2 мм или 5 мм и глубина 50 мм для нормального обнаружения этикетки или буклета
- Время отклика до 20 мкс и частота переключения 25 кГц
- Инфракрасный светодиод для обнаружения метки на полупрозрачной бобине
- Красный / зеленый светодиод для определения цветовой метки
- Автоматическая настройка для обучения или динамической настройки порога
- Выходы NPN и PNP с 4-контактным разъемом M8
- Компактный и прочный металлический корпус с защитой IP65
SR23-5-IR-NH
SR21-IR
SR21-RG
датчики
SRX3
Ультразвуковые вилочные датчики для прозрачных этикеток. Высокое разрешение и малое время отклика. Выполнение точного позиционирования, подачи и печати этикеток любого типа и формата на любых несущих пленках, даже прозрачных этикеток на прозрачной подложке с металлизированными красками
Технические данные- Динамические или статические варианты обучения
- Ширина щели 3 мм
- Высокое разрешение, зазор между этикетками до 2 мм
- 4-контактный разъем M8 с выходом PNP или NPN
- 5-контактный разъем M12 с выходом PNP / NPN и внешним обучением
- Прочный алюминиевый корпус для работы в тяжелых условиях
- Ультразвуковое излучение частотой 300 кГц
- Максимальная скорость движения пленки до 1 м/с
SRX3-5-US-M12-PNH
SRX3-6-US-M8-PN
SRX3-6-US-3-M8-PN
контраста

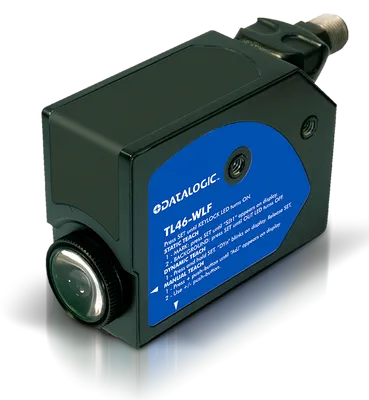

TL46
Датчик контраста для обнаружения контрастных меток. Высокое разрешение. Белое, красное или RGB-излучение, очень малое время отклика. Благодаря новым моделям с низким уровнем мерцания (low jitter TL46-WJ) стало возможно применять их в точных упаковочных машинах и в чрезвычайно быстрых процессах
Технические данные- Рабочее расстояние 6-12 мм (до 40 мм с внешними линзами)
- Яркое излучение света с красным, белым или RGB светодиодом
- Автоматическая, ручная или динамическая настройка метки/фона
- Версии с потенциометром или функцией обучения
- Высокая частота срабатывания: до 50 кГц
- Очень высокая точность модели с низким мерцанием, менее 7 мкс
- Настраиваемый аналоговый выход NPN / PNP и 0-5 В
- Стандартный металлический корпус с защитой IP67 и IP69K
TL46-W-815, TLu-115
TL46-WLF-815
TL46-WL-815
датчики

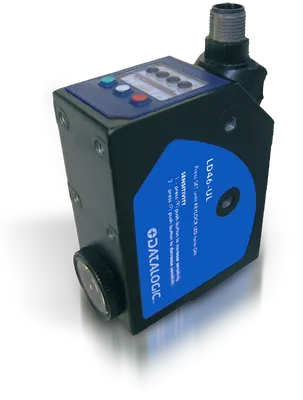

LD46
Ультрафиолетовые мощные светодиоды с высокой чувствительностью. Точная синхронизация упаковочного оборудования или сортировочных машин на основе обнаружения люминесцентных «невидимых» меток
Технические данные- Мощное ультрафиолетовое излучение с длиной волны 375 нм
- Рабочее расстояние 10-20, 20-40 или 30-50 мм
- Настройка с помощью обучения или ручной регулировки
- 5-ти сегментная гистограмма для индикации уровня чувствительности
- Быстрое время отклика 250 мкс и частота срабатывания 2 кГц
- Выходы NPN и PNP и аналоговый выход 0-5 В
- Стандартный металлический корпус с защитой IP67
LD46-UL-755
LD46-UL-735
площади

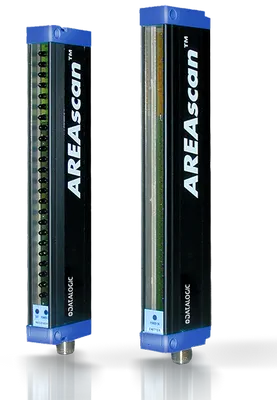

AS1 и DS1
Барьерные оптические датчики с высокой разрешающей способностью. Обнаружение и измерение небольших объектов, пересекающих барьер, даже в произвольном положении.
Технические данные- Барьерные датчики AS1 для обнаружения небольших объектов
- Световые завесы DS1 для измерения небольших объектов
- Обнаружение объекта с мин. диаметром 6 мм или плоских 0.2x75 мм
- Минимальное разрешение измерения 7 мм или 4 мм
- Высота от 100 мм (16 лучей) до 300 мм (48 лучей)
- Расстояние до 4м
- Выход PNP или аналоговый выход 0-10 В
AS1-HD-HR-010-J
DS1-LD-SR-015-JV
размера

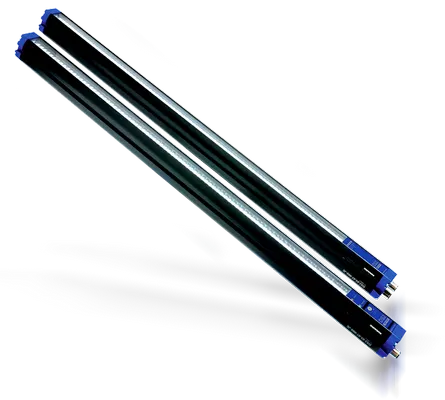

DS2
Датчик размера объекта с увеличенной высотой. Настройка измерения зависит от высоты, ширины и положения объекта. Выход PNP, аналоговый выход, интерфейс RS485 или Ethernet
Технические данные- Измерительный световой массив с параллельными инфракрасными лучами
- Контролируемая высота от 150 до 2400 мм (n x 150 мм)
- Стандартное разрешение 25 мм, высокое разрешение 6 мм
- Стандартное расстояние 5 м и увеличенное расстояние 10 м
- Выход PNP с настраиваемой функцией
- Аналоговый выход 0-10 В с настраиваемой функцией
- Последовательный RS-485 или Ethernet и графический интерфейс пользователя
DS2-05-07-060-JE (ETHERNET)
расстояния

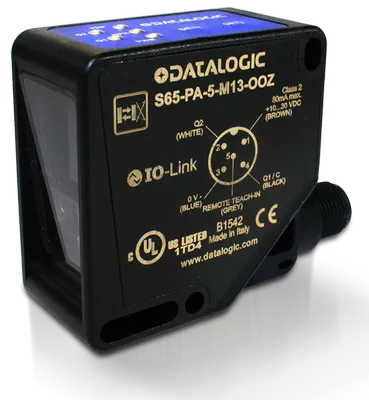

S65-M
Экономически эффективный датчик расстояния с подавлением фона, работающий по технологии измерения времени полета (Time Of Flight) и инфракрасным излучением
Технические данные- Дальность обнаружения до 5 м
- Экономичное решение для точного и надежного обнаружения
- Инфракрасное LED излучение и встроенный зеленый светодиодный указатель
- Два полностью независимых программируемых выхода
- Модели с выходом NPN / PNP или IO-Link
- Прочный пластиковый корпус в компактном корпусе 50x50x24 мм
S65-PA-5-M13-OOZ
расстояния
S85
Лазерный датчик большого расстояния на основе измерения времени полета (Time Of Flight) для измерения расстояния до 20 м с миллиметровой точностью и высокой повторяемостью результатов.
Технические данные- Технологии измерения времени полета лазерного импульса
- Диапазон обнаружения и измерения до 20 м
- Разрешение 1 мм, повторяемость 1 мм, точность 7 мм
- Аналоговый выход 4-20 мА или 0-10 В и 2 цифровых выхода
- Последовательный интерфейс RS485
- Графический дисплей
- Стандартный 8-контактный разъем M12
- IP67 компактный металлический корпус
S85-MH-5-Y03-OOI
S85-MH-5-Y13-OOIVY
S85-MH-5-Y13-OOY
зрение
DataVS2
Датчики DataVS2 Vision предлагают легкую настройку распознавания объектов, контроля и идентификационных инструментов. Профессиональные функции, гибкое и интуитивно понятное решение задач искусственного машинного зрения.
Технические данные- Три доступные версии для эффективного распознавания (OBJ), продвинутого распознавания (AOR) и идентификации (ID).
- Гибкая и интуитивно понятная настройка на компьютере через Ethernet
- 20 хранимых проверок
- 11 видов контроля
- 360° соответствие модели для продвинутых моделей
- Логические операторы: AND, OR, NOT, NAND, NOR и т. д.
DataVS2-12-DE-AOR
DataVS2-08-RE-ID
DataVS2-16-RE-PRO
датчики S15 в корпусе М18
Короткий корпус из пластика или нержавеющей стали со степенью защиты IP69K. Обеспечивает экономию пространства и затрат, эффективен в жёстких условия эксплуатации, включая водяные струи и агрессивные моющие средства.
Технические данные- Отражение от объекта: 10, 35 или 100 см, постоянное фокусное расстояние 5 см
- Подавление фона: 40-120 мм
- Отражение от рефлектора - 5 м, поляризованное отражение от рефлектора - 4 м, для прозрачных объектов - 1 м
- Сквозной луч: 20 м
- Темновое/световое срабатывание, 2 м кабель или M12-разъём
- корпус из пластмассы или нержавеющей стали со степенью защиты IP69K
- Сертификация Johnson Diversey по устойчивость к промышленным моющим средства
S15-NA-5-C31-PK
S15-NA-5-G01-XG
S15-PA-2-A00-NK
датчики S50 и S51
в корпусе М18
Тот же стандартный корпус М18 с монтажными отверстиями и простой электромонтажной схемы для всех оптических функций.
Технические данные- Отражение от объекта: 10, 40 или 70 см, лазерное - 35 см
- Постоянное фокусное расстояние 100 мм и подавление заднего фона - 50- 100 мм
- Поляризованное отражение от рефлектора 4 м, лазерное - 16 м, для прозрачных объектов - 1 м
- Сквозной луч - 20 м, лазерный - 60 м
- Датчик контраста - 10 мм, люминесцентный датчик - 20 мм
- Двухметровый кабель или M12-разъем с выходами NO-NC
- Осевые или радиальные оптические устройства, плоский пластмассовый или металлический корпус M18
S50-PL-2-B01-NN
S51-MA-2-A00-NK
S51-PR-2-A00-PK
резьбовые М18
датчики S5N
Датчик S5N с уникальной технологией ASIC делают эту серию первым на рынке цилиндрическим семейством датчиков с IO-Link V1.1 и профилем интеллектуальных датчиков. S5N устанавливает технический ориентир для подключения IO-Link и становится ориентиром для Industry 4.0.
Технические данные- Отражение от объекта: до 700 мм
- Подавление фона: до 150 мм
- Датчик контраста: 10 мм ± 2 мм
- Улучшенная защита от электромагнитных помех
- Высокая устойчивость к рассеянному свету
- Плоский пластиковый или металлический корпус M18 с универсальным креплением
- Осевая или радиальная оптика, кабельный выход или разъем
- Стандартный 4-проводной выход NO-NC, NPN или PNP
- IO-Link V1.1 COM 2
- Аксиальные модели имеют взрывозащиту ATEX II 3DG
S5N-PA-2-C01-PP
S5N-PA-2-G00-XG
датчики
US18, US30 и US50
Измерение расстояния, точное позиционирование или дистанционное управление. Невосприимчив к цвету объекта или отражению света. Не требует обслуживания. Низкая чувствительность к загрязнениям воздуха и самого датчика.
Технические данные- Миниатюрный цилиндрический или прямоугольный корпус с креплением М18 и подавлением фона с диапазоном 5 - 50 см (сквозной луч до 60 см)
- Датчики в корпусе M30 с диапазоном 0,2 - 2 м и мин. размером объекта 10 мм
- Датчики в корпусе M50 с диапазоном 0,2 - 8 м и мин. размером объекта 20 мм
- Кнопка обучения и дистанционное обучение
- NPN или PNP выходы
- Аналоговый выход 0-10 В или 4-20 мА для измерения расстояния
- Высокое разрешение до 1 мм или 0,1% диапазона расстояния
US30-PR-5-N13-OH
US50-PR-5-N43-IVH
датчики

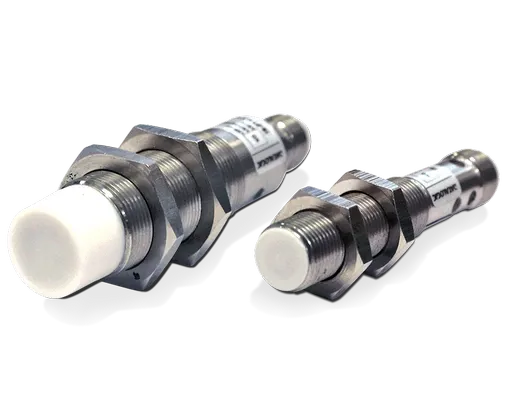

IS
Бесконтактное и надежное обнаружение любого металлического предмета, включая гигиенические приложения. В семействе датчиков есть версии из нержавеющей стали, металлической лицевой частью и для работы в цепях переменного тока
Технические данные- Стандартные датчики в корпусах М4, М5, М8, М12, М18, М30
- Неэкранированные или экранированные модели для монтажа заподлицо
- Корпуса из никелированной латуни или нержавеющей стали, короткий или длинный корпус
- Сертификаты Ecolab и Diversey для устойчивости к промышленным моющим средствам в пищевой промышленности
- Варианты с широким диапазоном напряжения питания, герметичные с металлической лицевой частью (metal face), устойчивые к сварке модели
- NO / NC, NPN или PNP выход и программируемые версии.
IS-08-A3-S1
IS-12-D3-03
IO-Link Master
CBX-IOL-8
Распределитель IO-Link Master имеет IP67 корпус с восемью портами M12 IO-Link. Разъемы питания для суровых условий. Это промышленный IO-Link шлюз имеет возможность общаться напрямую через OPC-UA в облако.
Технические данные- Восемь портов M12 IO-Link класса B для PROFINET или EthernetIP
- До восьми подключений датчиков или актуаторов
- L-кодированные разъемы питания
- Прочная конструкция корпуса IP67
- Прямое обращение с датчиком через IODD (IO-Link Device Descriptions)
- 2 порта Ethernet
- Дополнительный цифровой вход на каждый порт
- Возможность совместного использования порта питания
- Простой веб-интерфейс для легкой настройки
энкодеры
ENC41 и ENC58
Универсальные гибкие инкрементальные энкодеры компактных и стандартных размеров. Полый или цельный вал и универсальные выходы.
Технические данные- Пластмассовый или алюминиевый корпус Ø41мм и Ø58 мм
- Полый или цельный вал
- Разрешающая способность - от 1 до 10000 PPR
- Выходные сигналы AB0 и /A/B/0
- Интеллектуальный Push-Pull выход или линейный драйвер
ENC41-S06-1024-C15
энкодеры
AST58 и AMT58
Компактные оптические однооборотные и многооборотные энкодеры. Последовательный интерфейс SSI до 25 бит, ProfiBus, Profinet; EtherCat, DeviceNet, CanOpen - до 30 бит.
Технические данные- Алюминиевый корпус Ø58 мм
- Вал из нержавеющей стали
- Цельный вал Ø6 или 10 мм, полый вал - Ø15 мм
- Разъёмы M12, M23 или кабель длиной 1,5 м
- Питание - 7,5 - 34 VDC
AMT58-H15-16x14-FBUS
Datalogic имеет более чем 40-летний опыт работы в области разработки и производства датчиков и средств промышленной безопасности, разрабатывая свой первый оптический датчик в 1972 году. Сегодня Datalogic является одним из крупнейших производителей датчиков и средств безопасности во всем мире.
После приобретения в 2008 году компании Datasensor – разработчика и производителя оптических и индуктивных датчиков и устройств для обнаружения, безопасности, измерения и контроля в промышленной автоматизации, Datalogic Group смогла значительно расширить ассортимент выпускаемой продукции и сильно укрепила свои позиции на рынке компонентов для промышленной автоматизации. Datalogic является лидером рынка в Италии по оптическим датчикам и световым завесам безопасности, и входит в ТОП-10 производителей в Европе по рыночной доле.
Вы можете заказать и купить в Украине весь ассортимент оптических, ультразвуковых, индуктивных датчиков, энкодеров, сканеров штрих-кодов и световых завес Datalogic (Datasensor) по лучшим ценам, отправив нам запрос на адрес office@pe-ko.com.ua или позвонив нам по телефону в Киеве (044) 332-20-05. Большой ассортимент в наличие на складе в Украине. Если нужный Вас датчик снят с производства, наши технические специалисты подберут вам актуальную замену. Официальное представительство Datalogic Украина со статусом Gold Partner. Цена по запросу. Компания "ПЕ-КО" – официальный дистрибьютор Datalogic в Украине.
