Энкодеры SICK

Энкодеры безопасности SICK

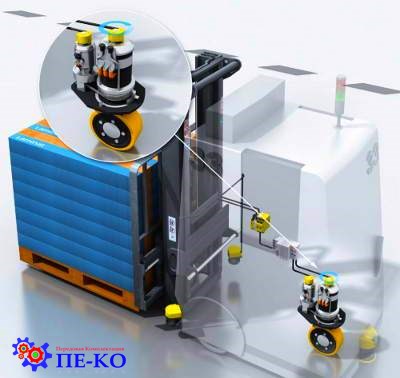

Инкрементальные энкодеры для функциональной безопасности генерируют информацию о положении, угле и количестве оборотов. В сочетании с реле или контроллером безопасности, например FX3-MOC0, это дает возможность пользователям выполнять функции безопасности, изложенным в IEC61800-5-2. Данные устройства могут использоваться в различных процессах автоматизации заводов и логистики. Стационарные машины часто оснащены механическими решениями, такими как двери или защитные ограждения, чтобы отделить пользователя от опасных точек. При работе на машинах в режиме обслуживания или установки, монитор скорости снижает риск повреждений и увеличивает производительность. Для достижения этой цели, скорость машины снижается и проводится контроль для обеспечения безопасности, что позволяет оператору без риска проводить работы в опасной зоне. DFS60S Pro предоставляет информацию о скорости и направления вращения оси и позволяет осуществляться соответствующим функциям безопасности. А высокая степень защиты корпуса, широкий диапазон рабочих температур и надежные шариковые подшипники являются ключом к длительному сроку эксплуатации. Все эти преимущества делают DFS60S Pro универсальным датчиком управления движением для стационарных и мобильных приложений. Монитор FX3-MOC0 является идеальным партнером DFS60S PRO для внедрения постоянных концепций безопасности от датчика к приводу через контроллер. Многочисленные функции безопасности легко и практически обрабатываются с помощью монитора привода FX3-MOC0.

DFS60S Pro, DFS60S

Тросовые энкодеры SICK

Тросовые энкодеры – это датчики положения, которые функционируют по принципу вытягивания тросса. Система состоит из механизма подачи троса и поворотного энкодера. Основным компонентом является бобина, вокруг которой трос намотан в один слой. Намотка достигается с помощью пружины.

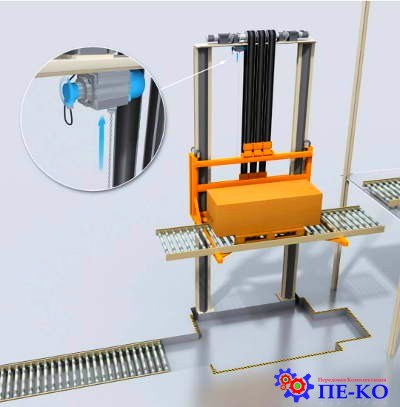

Разрешение может быть определено из соотношения между окружностью барабана и разрешения поворотного кодера. В рамках логистических процессов, таких как в автомобильной промышленности, изделия часто должны быте транспортированы по конвейеру на другой уровень. Подъемники, которые используются для этой цели, и их платформы должны точно позиционироваться заподлицо до целевого уровня. Это позиционирование главным образом осуществляется энкодерами с тросовым барабаном SICK. Комплектация семейства продуктов HighLine подходит для измерения длины перемещения свыше 10 м. Благодаря его прочной конструкции и высокой повторяемости результатов, возможно особенно точное позиционирование. Как семейство продуктов EcoLine подходит для измерения длины свыше 10 м.

PRF08, PRF13, PRF19, BTF08, BTF13, BTF19, BCG05, BCG08, BCG13, BCG19, PFG05, PFG08, PFG19, PFG13, BKS09, XKS09, PKS09

Линейные энкодеры SICK

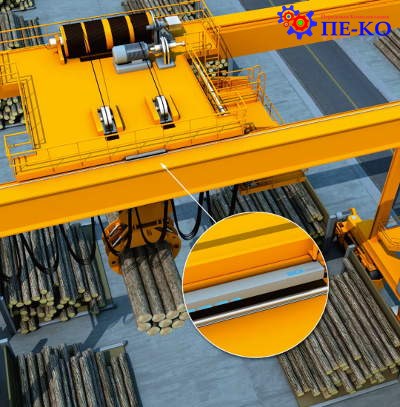

Датчики линейных перемещений состоят из считывающей головки (датчик) и шкалы отсчета (измерительный элемент). Это бесконтактные устройства, и это значит, что у них нет износа. Датчик использует уникальную кодовую комбинацию, чтобы записать абсолютную информацию о положении вдоль шкалы отсчета, и посылает эту информацию непосредственно к электронике. В результате, нет необходимости в нулевой точке. Компактные системы с высоким разрешением или прочные решения с очень длинной мерной длиной (до 1700 м) охватывают широкий спектр областей применения. Области применения для кранов охватывает почти все области логистики от уличного до крытого помещения. Это означает, что мелкая пыль цементных заводов или морская вода из портовых кранов быстро может стать проблемой. Устойчивость к грязи, ударам, вибрации и соленой воде является основным требованием систем позиционирования для крана. Линейный энкодер KH53 был разработан специально для таких условий окружающей среды. Он используется для позиционирования тележки на кране и позиционирования пути самого крана. Из-за его отличной повторяемости результатов, возможности считывания расстояния и измеряя длину до 1,7 км, успех линейного энкодера KH53 успешно используется в этой области.

KH53, TTK70

Энкодеры с колесом

Энкодер с мерным колесом использует ролик для записи линейных перемещений, которые затем преобразовываются в значения скорости или позиции. Эти системы не требуют отправной точки на поверхности измерения, что делает их хорошо подходящими для измерения широкого спектра поверхностей. Интегрированная пружина гарантирует, что колесо оказывает постоянное давление на поверхность, тем самым гарантируя измерения без скольжения. Роликовые системы используются для определения скорости печатных средств массовой информации, предоставления ключевой информации о правильном положении для печати и качество печатного изображения. Если вам требуется четко различимые штрих-коды или высокое разрешения напечатанной карточки или брошюры - точный контроль скорости обеспечит качество печати.

DBV50 Core, DKV60, DFV60

Датчики наклона SICK

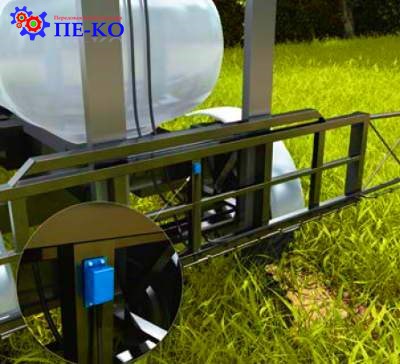

Датчики наклона используют емкостную MEMS технологию бесконтактного измерения угла наклона объекта по отношению к земной гравитации. Компактный датчик наклона TMS/TMM61 используется для выравнивания стрелы распылителя. Благодаря датчику уровень стрелы может настраиваться для различных местностей. TMS/TMM61 подходит для задач точного выравнивания, так как он предлагает высокую точность измерения во всем диапазоне. Он имеет выдающуюся температурную стабильность, компенсацию перекрестной чувствительности, а также настраиваемые подавления вибрации.

TMM55, TMS/TMM61, TMS/TMM88

Инкрементальные

Абсолютные

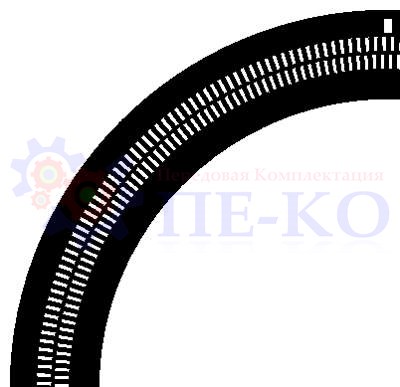

Инкрементальные энкодеры генерируют строго определенное количество импульсов на оборот. Они являются мерой углового или линейного расстояния перемещения. Разность фаз между сигналами А и В, которые сдвинуты на 90 градусов, позволяет оценить направления вращения.

• Подсчитывает импульсы от 1 до n
• Точки отсчета (нулевой импульс) необходима в целях определения позиции
• Число импульсов = степень разрешения

Абсолютные энкодеры обеспечивают абсолютное численное значение для каждого углового положения даже через несколько оборотов. Даже в случае сбоя питания быстро и надежно обнаружить настоящее положение.

• Измеряет абсолютное положение от 1 до n
• Каждому шагу присваивается уникальная кодовая комбинация, и, таким образом, уникальное (абсолютное) положение
• Количество шагов = степень разрешения

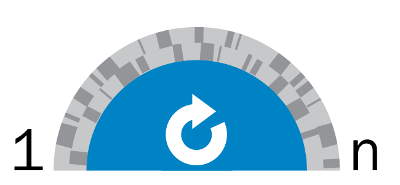

Однооборотные

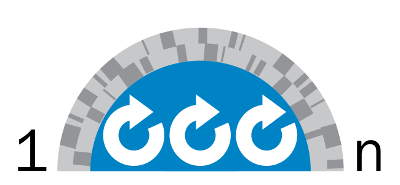

Многооборотные

Есть две версии абсолютных энкодеров. Однооборотные энкодеры делят механический оборот на определенное число измерительных шагов. Измерительные значения повторяются после каждого полного оборота. Максимальное разрешение однооборотного датчика – 8192. Многооборотные датчики, вычисляют не только абсолютные угловые позиции, но и подсчитывают обороты (до 4096). Сигналы выводятся через интерфейс SSI или систему шин, таких как CAN или Profibus.
