Оптические датчики SICK для прозрачных объектов

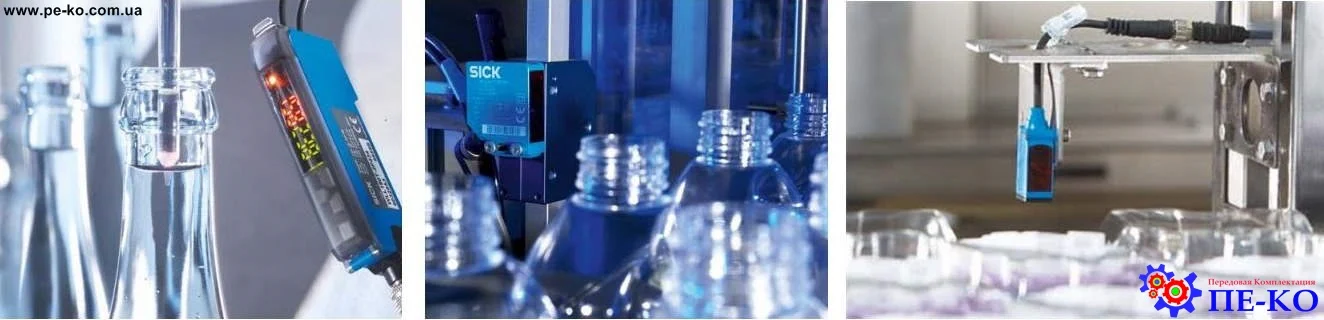

Прозрачная пластиковая упаковка, бутылки из стекла или ПЭТ, ампулы, пипетки, плоские, трубчатые и из полого стекла, пленки для крепления грузов на паллетах: во многих производственных процессах, автоматика должна справиться с прозрачными объектами. Для того, чтобы эти объекты надежно обнаруживались, SICK разработал специальную серию сенсоров для автоматизации производства. Они выделяется благодаря выдающимся оптическим характеристикам, интеллектуальной технологии оценки и гибкости в различных задачах по автоматизации процессов. При обнаружении прозрачных объектов использование этих датчиков позволяет решать разнообразные задачи эффективно и надежно.

Много путей, одна цель: правильный выбор датчика

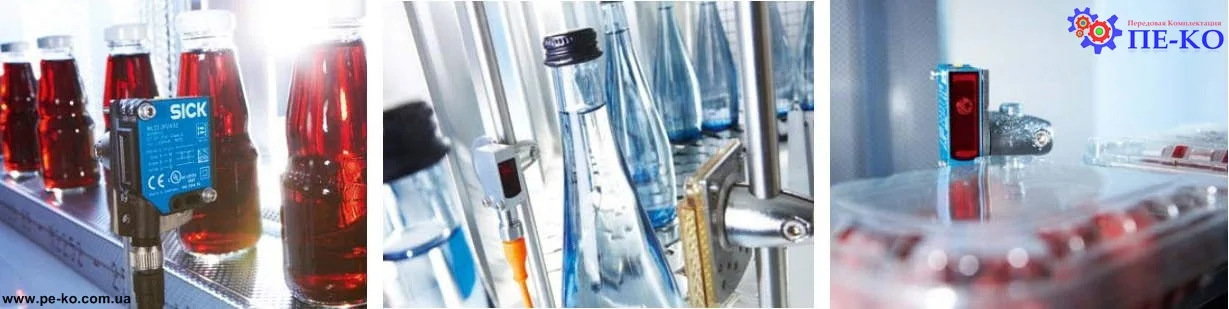

Датчики SICK сконструированы таким образом, что они справляются с самыми разнообразными задачами в условиях меняющейся производственной среды и создают возможности, которые соответствуют требованиям завтрашнего дня. В каждом случае, приложение и его вторичные условия определяют, какой датчик обеспечивает оптимальные результаты обнаружения. В зависимости от требований, напрашиваются различные решения датчиков. Оптимизированные оптические характеристики датчиков SICK открывают широкий спектр применений, что позволяет надежно обнаруживать практически любой тип прозрачного объекта: от тонкой пленки и ПЭТ-бутылки до прозрачной упаковки.

Датчики SICK отвечают самым высоким требованиям с точки зрения прочности конструкции и устойчивости к окружающей среде

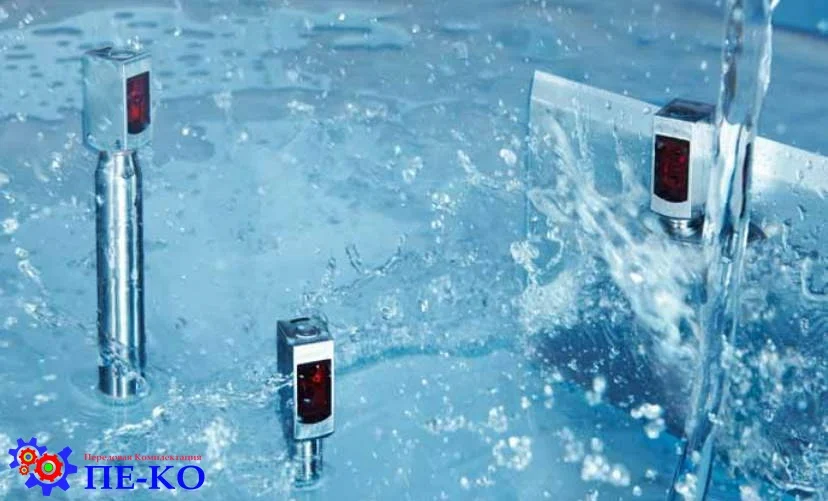

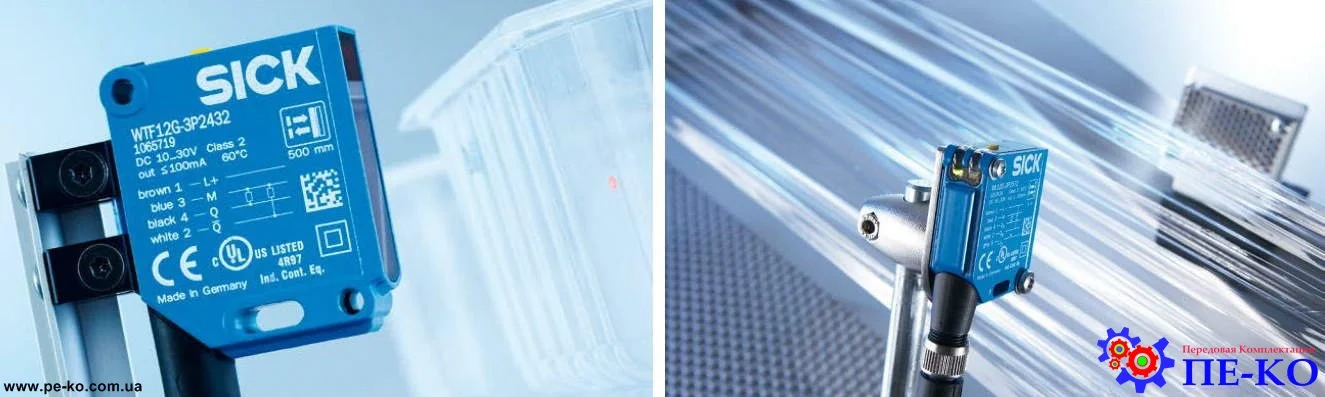

Датчики семейства продуктов WL9G-3 в усиленном стекловолокном VISTAL® пластиковом корпусе и семейство продуктов WL12G-3 в прочном корпусе из литого цинка имеют экстремальную механическую прочность и устойчивость большому разнообразию чистящих и дезинфицирующих средств. Сенсоры WLG4S Inox и WLG4S Hygiene предназначены для использования во влажных гигиенически чистых помещениях в пищевой и фармацевтической промышленности. Они выделяются из-за их совершенно герметичного корпуса из нержавеющей стали, а также их моющегося и гигиеничного исполнения.

Прозрачные преимущества: фотоэлектрические датчики в тяжелых условиях эксплуатации

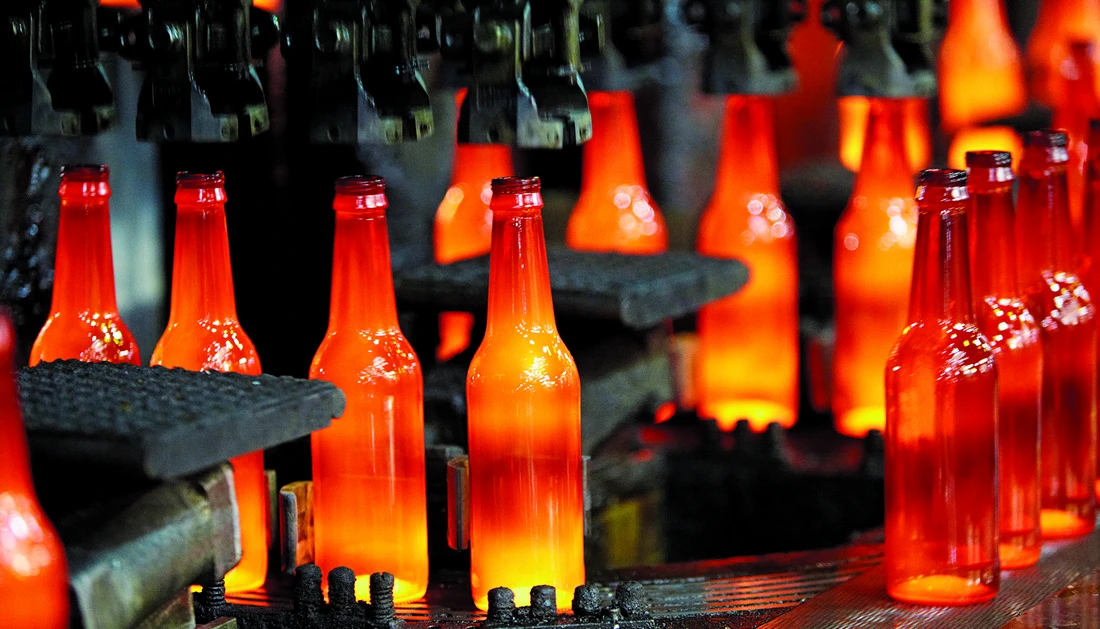

В периоды пиковой нагрузки на станках в цехе по производству стеклянной тары некоторых стекольных заводов производится больше миллиона стеклянных бутылок в день. Обнаружение и подсчет в быстром потоке бутылок - не единственный вызов для фотоэлектрических датчиков WL12G-3 компании SICK, но также и чрезвычайно суровые условия эксплуатации. Температура бутылок более +600 °C в сочетании с излучением тепла гарантирует, что датчики и рефлекторы, установленные рядом с секцией конвейера, также получат хорошую порцию жара.

Стеклянный фотоэлектрический датчик WL12G-3 ClearSens и высокотемпературный отражатель SW50 образуют термостойкое и высокодоступное системное решение. Сложности возрастают по мере сочетания критических условий эксплуатации: в цехе по производству стеклянной тары компании Heye International датчики должны одновременно выдерживать высокие температуры окружающей среды, сильные механические нагрузки, частицы сажи, стеклянную пыль, мельчайшие частицы масла и водяной пар в воздухе, а также воздействие химических материалов, таких как соляная кислота.

Датчик WL12G-3 ClearSens компании SICK в сочетании с высокотемпературным отражателем SW50 оказался "лучшим решением в стекле". Он механически очень прочен и устойчив к воздействию многочисленных агрессивных сред благодаря металлическому корпусу с классом защиты до IP 67. Максимальная рабочая температура окружающей среды составляет безопасные +60°C. На самом деле, при реальной постоянной эксплуатации, он выдерживает температуру более +80°C, установленный за теплозащитным экраном. При указанном расстоянии срабатывания в два метра в данном случае этот автоколлимационный датчик обеспечивает надежное обнаружение и высокий функциональный запас, например, в случае образования отложений на оптике датчика. Частота переключения составляет 1 500 Гц, что гарантирует надежное обнаружение и подсчет отдельных бутылок в транспортном потоке. Рефлектор также вступает в игру, поскольку в месте его установки на противоположной стороне конвейера с потоком бутылок также присутствуют очень высокие температуры. Стандартные пластиковые отражатели быстро расплавились бы и деформировались под воздействием интенсивного теплового излучения. Высокотемпературный отражатель SW50 не представляет такой опасности, поскольку боросиликатное стекло, используемое в монтажной раме из анодированного алюминия, выдерживает постоянные температуры до 300°C.

Случаи «плохой видимости» компенсируются автоматически

В агрессивной, грязной окружающей среде эти фотоэлектрические сенсоры выдерживают испытание благодаря интегрированной регулировке порога переключения. Эта функция (порог непрерывной адаптации) стала возможной благодаря специальной ASIC технологии от SICK. В сравнительно чистой среде оптические датчики с отражением от рефлектора, например, WL8G, WL11G-2 и WLG190T обеспечивают достаточно большой функциональный резерв для непрерывной работы с длительными интервалами обслуживания.

Датчики могут быть размещены в отдаленных углах

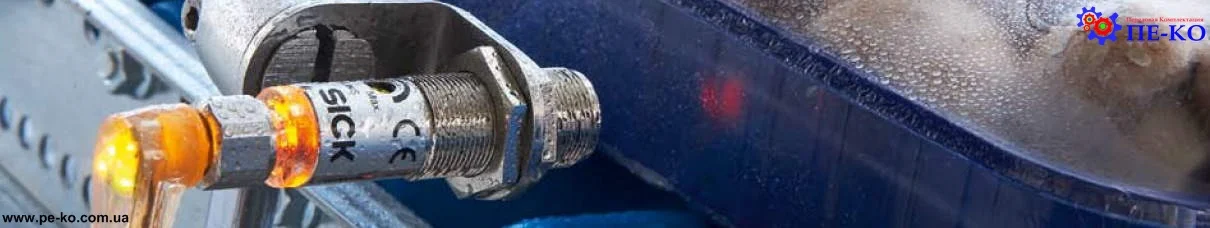

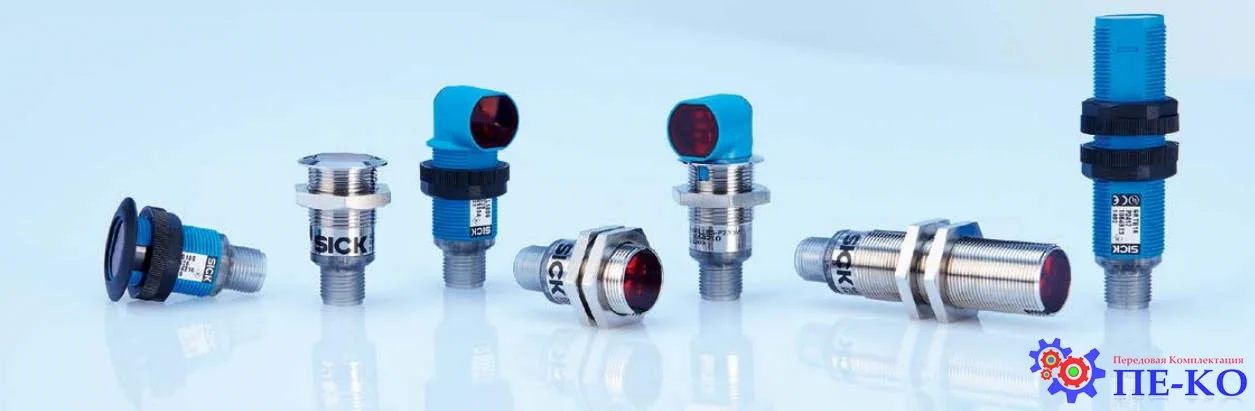

Если пространство в месте установки сенсора очень ограничено, но он должен быть легко доступным, хорошо подходят волоконно-оптические датчики WLL180T. Семейства продуктов GRL18SG и MHL15 с их короткими резьбовыми M18 корпусами также обеспечивают чрезвычайно компактные решения установки.

IO-Link позволяет применять встроенный интеллект

С технологией Smart Sensor, включая IO-Link, SICK предлагает выдающиеся средства для оптимизации технологии автоматизации машин и заводов. Например, фотоэлектрические датчики WL9G-3, WL12G-3 и WLG4S-3 имеют встроенный вариант IO-Link даже в стандартной версии. В случае WLG4S-3 это доступно в версиях из нержавеющей стали Inox, а также гигиенической версии Hygiene.

С помощью этой технологии, датчики передают цифровой сигнал состояния, оцифрованные аналоговые значения, а также многочисленные функциональные данные и данные обслуживания. Это делает возможным выполнение профилактического обслуживания на объектах во время перерывов, таким образом избегая незапланированных простоев машин. Кроме того, фотоэлектрические датчики предлагают дополнительные функции IO-Link, например, электронное подавление дребезга в случае несколько сигналов, измерение времени и трекинг продукта с помощью штампа времени. Таким образом важные задачи, которые должны были быть запрограммированы и выполнены в системе автоматизации прежде, были переданы самому низкому полевому уровню в пирамиде автоматизации.

Обнаружения прозрачных объектов с помощью оптико-электронных сенсоров требует специальной степени оптической производительности, интеллекта с точки зрения технологии оценки и гибкости в автоматизации. Портфолио датчиков от SICK, предназначенных для обнаружения прозрачных объектов, полностью выполняет эти требования.

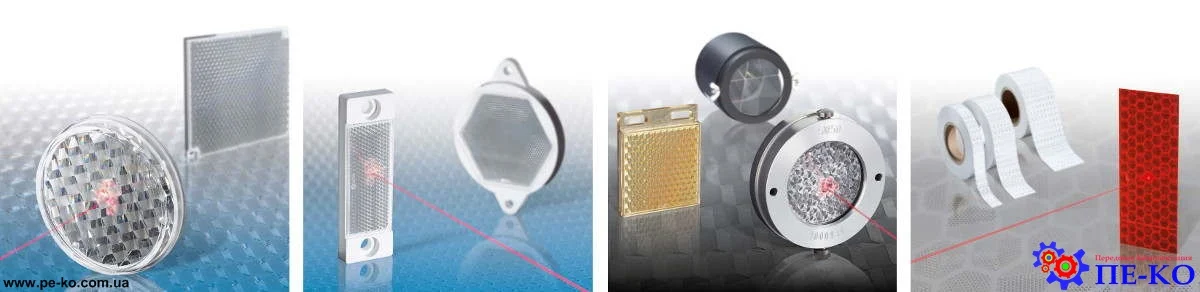

Рефлекторы для промышленных датчиков

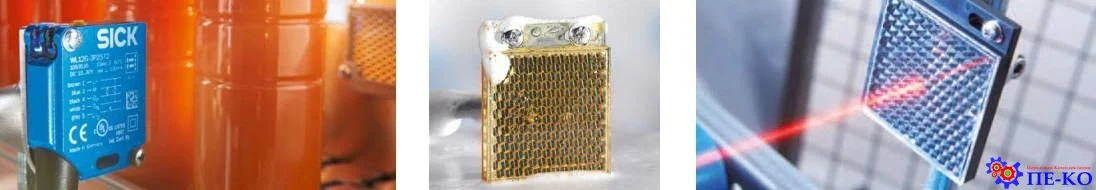

Светоотражатели являются незаменимым партнером для каждого оптического рефлекторного датчика. Вместе они образуют надежную функциональную единицу. Надежное обнаружение объектов может быть гарантировано только если оба компонента оптимально согласованы друг с другом. На диапазон сканирования и точность обнаружения фотоэлектрического рефлекторного датчика значительно влияет качество и геометрический размер используемого отражателя. Чем больше отражатели, тем больше резерв производительности и тем больше диапазон сканирования датчика.

Правильный отражатель для фактически любых применений

Стандартные пластиковые отражатели или светоотражающие ленты могут обрабатывать большинство задач в промышленных средах. Однако специальные области применения также требуют специальных датчиков и рефлекторов. По этой причине SICK предлагает множество специальных решений:

• Химически стойкие рефлекторы
• Рефлекторы из нержавеющей стали
• Обогреваемые отражатели (регулируемые и нерегулируемые)
• Рефлекторы для высокотемпературных условий
• Антизапотевающие отражатели
• Пылезащищенные и обдуваемые решения
• Большие, предварительно установленные пластины отражателей

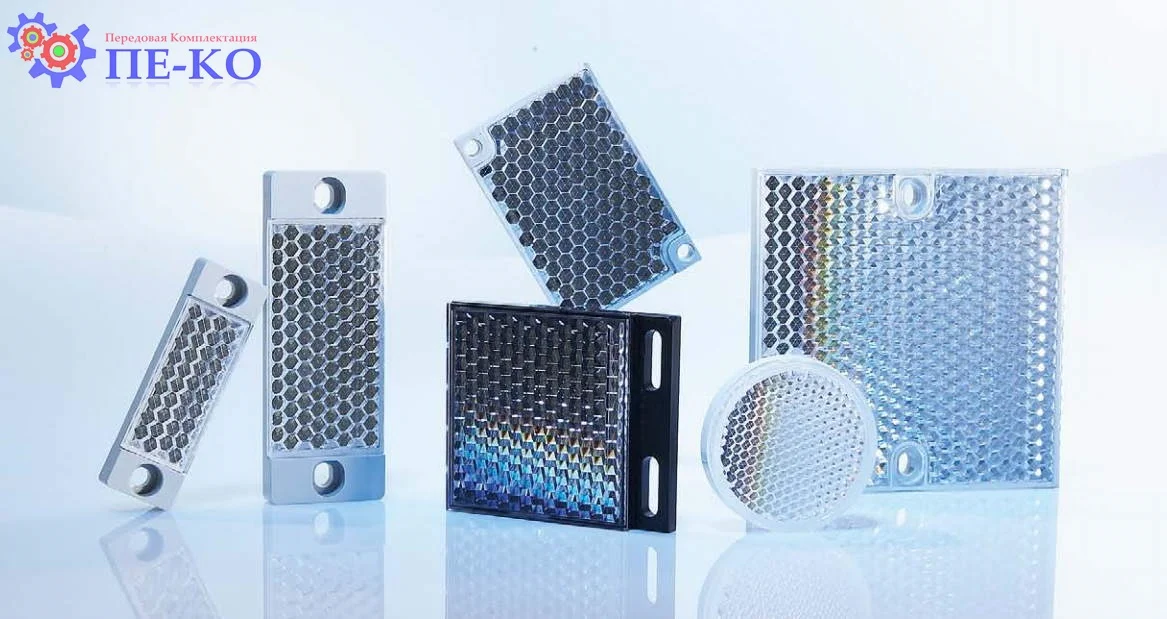

Стандартные круглые и квадратные рефлекторы (P32, P40, P42, P45A, PL20A, PL50A, PL100, PL30A, PL40A, P250, PL80A, C110A, PL22, P25, P55, C42, C64A)

Стандартные отражатели SICK отличаются по размеру, геометрии и варианту монтажа. Большой выбор отражателей в разных размерах гарантирует оптимальную работу датчика во все времена и идеальную интеграцию в систему.

Мелкозернистые тройные рефлекторы (PL15F, PL18F, PL10F, PL20F, P250F, PL10F CHEM, P25F-1, P41F, P55F, PL81-1F)

Мелкозернистые тройные отражатели специально разработаны для использования с лазерными рефлекторными датчиками. Их чрезвычайно мелкая отражающая тройная структура позволяет небольшому световому пятну быть отраженным. Благодаря их однородным свойствам отражения света, мелкозернистые тройные рефлекторы также подходят для использования с фотоэлектрическими датчиками для обнаружения прозрачных материалов.

Специальные рефлекторы (PL20 CHEM, P250 CHEM, PL40A Antifog, P250H, PL50HS, PLV14-A, PLH25, SW50, OP61, PL53A)

Специальные условия применений требуют специально настроенные датчики, и, естественно, подходящие отражатели. По этой причине SICK предлагает широкий спектр специальных отражателей, которые отвечают самым разнообразным требованиям. Ассортимент включает отражатели из нержавеющей стали, химически стойкие, высокотемпературные рефлекторы, решения с защитой от пыли и многие другие.

Светоотражающие ленты (REF-IRF-56, REF-Plus, REF-DG, REF-AC1000, REF-APM, REF-3290, REF-3930, REF-7610)

Светоотражающая лента всегда являются альтернативой, где приложение не позволяет использовать стандартный рефлектор. Однако, следует отметить, что диапазон сканирования датчика сокращается при использовании стандартных светоотражающих лент (например, REF-Plus, REF-DG). Высокопроизводительная светоотражающая лента REF-AC1000 от SICK с другой стороны позволяет получить практически те же диапазоны сканирования, как стандартный отражатель того же размера. REF-AC1000 особенно подходит для использования с лазерными рефлекторными сенсорами.

SICK - мировой лидер в производстве оборудования для производства, логистики и автоматизации промышленных производственных процессов. Имея более 1000 патентов на свою продукцию, компания SICK продолжает лидировать в области инновационных продуктов. Разнообразие продуктовой линейки позволяет SICK предлагать решения на всех этапах производства в автомобилестроении, упаковочных машинах, электронике, пищевой промышленности, логистике, обработке материалов, нефтегазовой и химической промышленностях, энергетике и цементной индустрии.

Производственная линейка SICK включает: промышленные ультразвуковые, оптические, индуктивные датчики, решения по безопасности, автоматическая идентификация, машинное зрение, энкодеры, анализаторы газа, пыли и потока.

С момента основания SICK является мировыми лидером в области световых завес безопасности и лазерных сканеров для защиты людей от доступа в зону работы опасных машин и механизмов.

Благодаря инновационной линейке сканеров штрих-кодов, всенаправленных сканеров, систем считывания на основе машинного зрения, программного обеспечения для интеграции и продуктов для измерения размеров, компания SICK предлагает самый широкий в отрасли спектр решений для приложений автоматической идентификации.
