Оптические датчики Sick

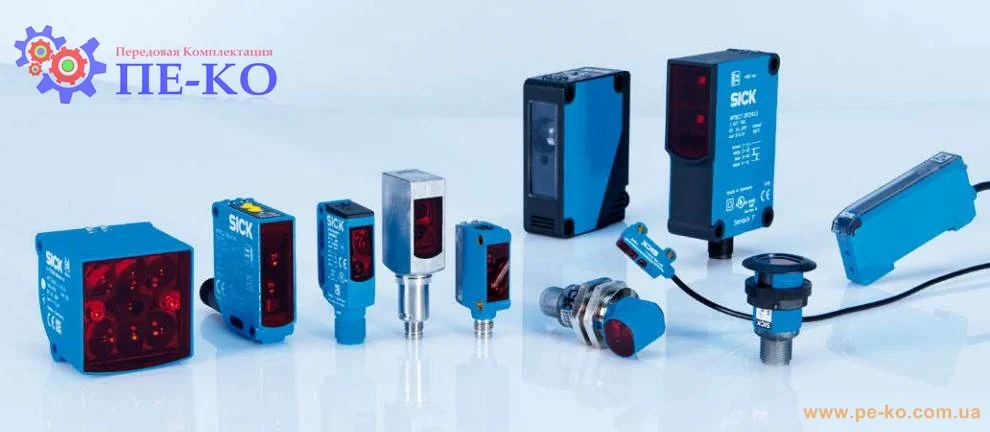

В портфолио SICK есть широкий выбор датчиков для различных ситуаций. Устройства в прямоугольном корпусе доступны в широком диапазоне различных размеров, обеспечивая идеальное решение по автоматизации даже если пространство ограниченное. В дополнение к пластиковым и металлическим корпусам SICK предлагает другие материалы корпуса для самых сложных условий. Датчики в корпусе из нержавеющей стали обеспечивают максимальную надежность при самых суровых условиях эксплуатации для обеспечения непрерывного технологического процесса! Устройства в корпусе из нержавеющей стали стойкие к химическим веществам, ржавчине, и они очень прочные. Корпус из нержавеющей стали делает эти датчики подходящими для приложений, требующих частой интенсивной очистки и дезинфекции. Безупречная надежность и безотказность - ключевые требования к датчикам для использования в гигиенических и моющихся зонах. В фармацевтической продукции и пищевой промышленности, моющиеся зоны представляют всего один тип проблемы: датчики должны также быть в состоянии противостоять ежедневной очистке с высоким давлением воды, наряду с высокой тепловой и механической нагрузкой.
Высший пилотаж в области интеллектуальной автоматизации

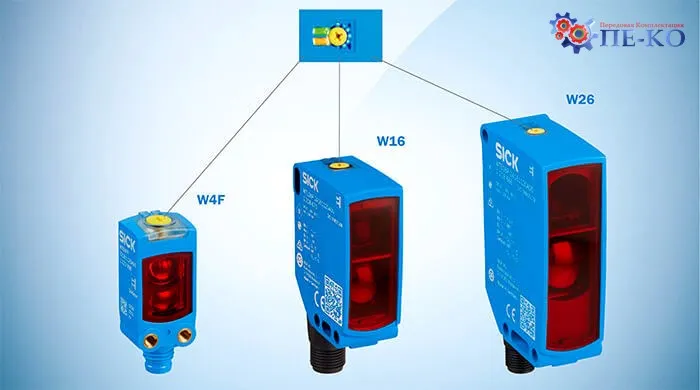

Умные фотоэлектрические датчики семейств W4F, W16 и W26 любят сложные задачи, поэтому при столкновении со вспышками, бликами и вибрациями они начинают работать с полной отдачей. Благодаря инновационной технологии они надежнее, чем когда-либо, распознают самые блестящие, плоские, неровные, перфорированные и прозрачные объекты, даже в самых суровых условиях, например, при оптическом воздействии извне. Как Smart Sensors, фотодатчики W4F, W16 и W26 также подходят для применения в Industry 4.0 и интеллектуального контроля.
Благодаря инновационному светодиодному дисплею BluePilot позволяет в считанные секунды выровнять датчики и отражатели, а также передатчики и приемники. Благодаря фотоэлектрическим датчикам приближения, комбинированная регулировка Teach-Turn обеспечивает как быструю, так и точную настройку. Синий светодиодный индикатор выравнивания ускоряет процесс оптимального выравнивания датчика с отражателем в рефлекторных датчиках или отправителя с приемником в барьерных датчиках, а также служит для проверки качества выравнивания. BluePilot также сообщает, когда качество обнаружения ухудшается из-за загрязнения или вибраций: это позволяет выявить неисправности на ранней стадии и избежать непредвиденных простоев производства.

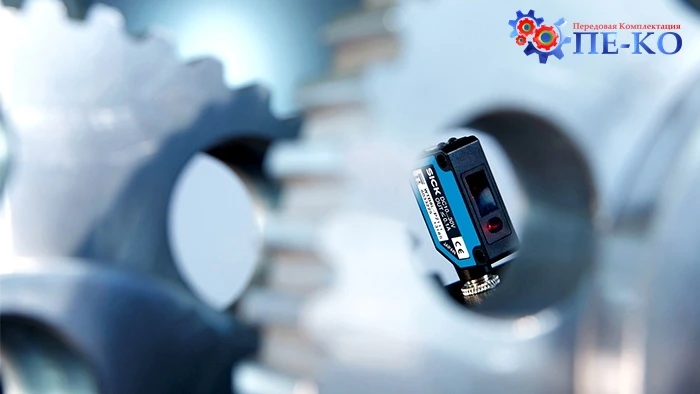

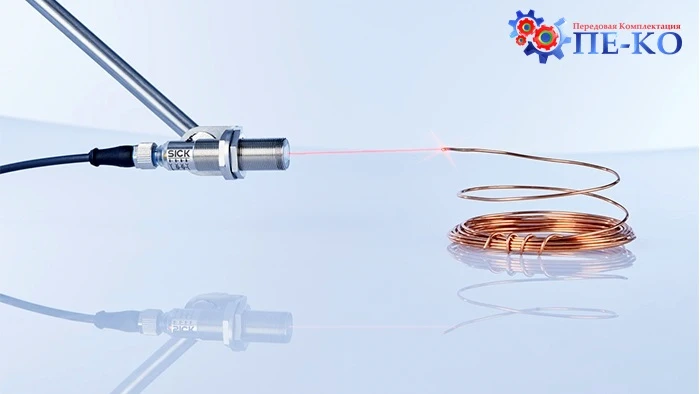

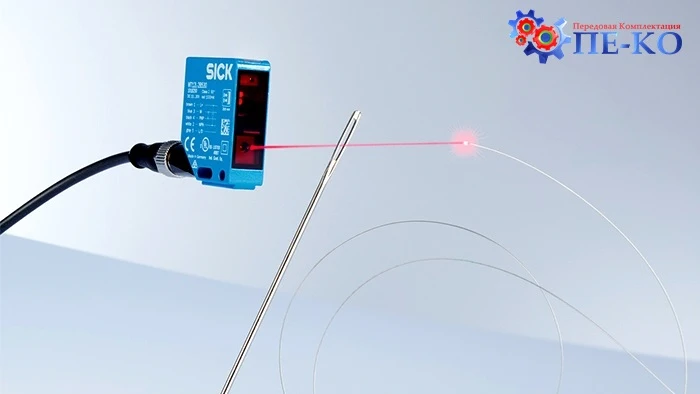

Луч света света выявляет действующих лиц в театральной темноте - или, образно говоря, представляет их в лучшем свете. То, что работает на мировых театральных сценах, является своего рода образцом для многих семейств лазерных датчиков компании SICK. С помощью своего пучка света различные лазерные датчики безопасно и надежно обнаруживают и регистрируют либо объекты, либо окружающую обстановку, в зависимости от области применения - независимо от окружающего освещения и других сложностей.
Конкурирующими системами для надежного обнаружения объектов являются решения на основе светодиодов и лазеров. Однако лазерные датчики имеют явное преимущество: по сравнению со светодиодными датчиками они обеспечивают значительно большую дальность обнаружения, более высокую точность и четко определенный диаметр светового конуса. Следовательно, световое пятно всегда имеет четкие контуры и легко различимо в видимом диапазоне спектра, а световое пятно остается небольшим относительно рабочего расстояния. Это позволяет лазерным датчикам уверенно распознавать даже самые мелкие объекты, например, иголки и нитки. Еще одним преимуществом в некоторых областях применения является то, что лазерные сенсоры могут обнаруживать объекты через отверстия или узкие проемы.
Точность - источник хорошей производительности
Датчик не должен щуриться. Это может показаться странным, но мы имеем в виду так называемый угол косоглазия при установке оптоэлектронного модуля и при юстировке лазерного диода. Диод выравнивается полностью автоматическим захватом и с помощью юстировочной мишени до тех пор, пока угол косоглазия практически не исчезнет, а затем приклеивается к модулю. Это работает последовательно от датчика к датчику благодаря микрометрически точному контролю с помощью системы камер в этом автоматическом производственном процессе. Это гарантирует, что все лазерные датчики одного и того же типа выходят с завода, в принципе, идентично отрегулированными - повторяемость, которая значительно облегчает первоначальный монтаж, а также дополнение или замену датчика.
Не все лазеры одинаковы
Хотя корпуса часто выглядят одинаково, они содержат две разные технологии в зависимости от требований приложения. Ни одна из них не лучше и не хуже другой, а просто наиболее подходящая для конкретного применения. Поэтому существуют лазерные датчики, основанные на триангуляции, и датчики, основанные на времени пролета (ToF).
Триангуляция - боковое мышление
Лазерные фотоэлектрические датчики приближения с подавлением фона измеряют расстояния путем вычисления углов (триангуляция). Излучаемый свет отражается от объекта и попадает на приемный элемент под определенным углом в зависимости от расстояния. По положению светового пятна на приемном элементе можно определить расстояние до объекта. Этот принцип измерения имеет два преимущества. Во-первых, он позволяет настроить точное подавление фона, что может быть использовано, например, для надежного обнаружения плоских объектов на конвейерной ленте. Во-вторых, он позволяет обнаруживать даже очень близкие объекты, поскольку принцип триангуляции практически не имеет геометрических слепых зон. Однако этот принцип работы имеет определенные пределы, которые достигаются, в частности, в случае очень темных, слабо отражающих поверхностей.
Время полета - быстрее не бывает
В случае с фотодатчиками на технологии измерения время пролета наоборот, цвет объекта практически не имеет значения. Этот сенсор измеряет не оптические углы, а время пролета лазерного излучения. Он излучает лазерные импульсы и измеряет время, пока отраженный свет не попадет на его фотоприемник. Поэтому данный принцип измерения практически не зависит от оптического отражения объекта. В то же время он чрезвычайно невосприимчив к оптическим помехам, создаваемым отражениями, окружающим светом или искусственным освещением. Лазерные датчики расстояния ToF также обеспечивают стабильные результаты обнаружения даже при больших углах обнаружения. Более того, они настолько интеллектуальны, что могут выдавать непрерывный сигнал о расстоянии и передавать его через аналоговый выход или IO-Link. Поэтому их можно использовать для реализации приложений Industry 4.0, таких как мониторинг состояния, чтобы сделать сети автоматизации более эффективными и перспективными.
Огромный спектр различных применений

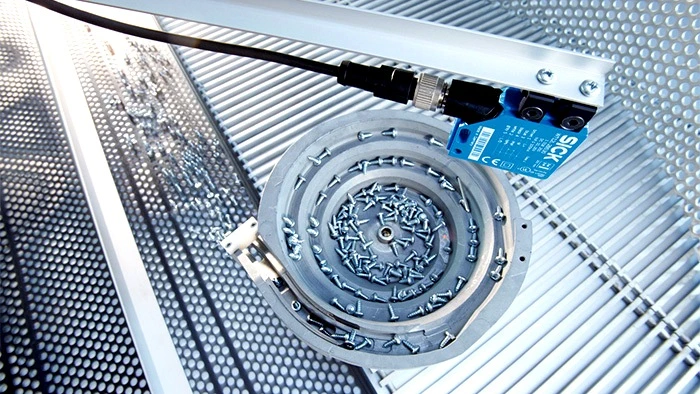

Различные принципы измерения лазерных датчиков обуславливают и их возможное применение. От лазерных сканеров, обнаруживающих сверхмалые близлежащие объекты, до мощных оптических датчиков расстояния с дальностью до 60 метров. И это относится, конечно, ко всем отраслям промышленности, будь то упаковочное машиностроение, автомобилестроение и складская интралогистика, электроника или солнечная энергетика - лазерные датчики обеспечивают надежные и экономичные решения задач автоматизации во многих областях. При этом постоянно выпускаются новые и модифицированные версии. Например, серия G6L впечатлят вас как своим стандартным корпусом с расстоянием между отверстиями 1 дюйм (25,4 мм), так и своими функциональными характеристиками. А оптодатчики MultiTask серии PowerProx теперь дополнены высокоэффективным датчиком WTT4SL в миниатюрном корпусе - для максимальной гибкости при проектировании оборудования. Из-за высокой плотности энергии лазерного луча, различные датчики могут работать даже в самых сложных условиях окружающей среды, где светодиодные датчики часто достигают своего предела. Таким образом можно однозначно сказать: победа лазера налицо.
Типы устройства и принцип действия оптических датчиков

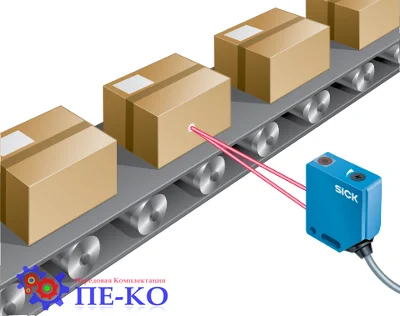

Диффузные датчики на отражение от объектаДанные датчики имеют регулировку чувствительности и являют собой экономный вариант. Светлая поверхность отражает больше света, чем темная, и поэтому распознается с большего расстояния. Чтобы достичь аналогичных результатов с темной поверхностью, необходимо увеличить чувствительность датчика. Сложной задачей для этих сенсоров является распознание темных предметов на светлом фоне, так как фон имеет более высокую ремиссию, снижающую отражение от объекта. Определение светлых предметов на темном фоне есть более легкой задачей. W15, WTE15, WT280, WLL170, WLL180T, VT12T, WT100, WT100 Laser, WT2S, WT2F, WT9, WTE11, WT14, WTE23, MHT15, VTE18, VTE18 Laser, VTE180 |
 |

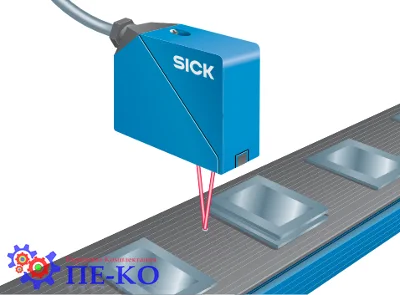

Фотодатчики с подавлением переднего фонаЭти сенсоры обнаруживают объекты какой-либо формы и структуры в пределах установленного диапазона сканирования. Все объекты, расположенные за пределами указанного диапазона, не влияют на результаты измерений. Подавление переднего фона происходит благодаря специальному геометрическому соотношению передатчика и приемника. Для обеспечения беспроблемного функционирования датчиков, фон (например, конвейер) должен быть довольно светлым и равномерным. WTF4S, WTF11, WTF12, WTF12G-3 |
 |

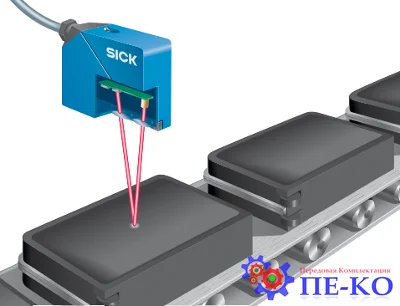

Оптические датчики с подавлением заднего фонаПринцип работы основан на геометрическом соотношении приемника и передатчика. Сенсор настраивается на объекты, которые находятся в диапазоне сканирования. Предметы вне этой области не приводят к срабатыванию. Блестящие предметы на заднем плане, типа осколков стекла, отполированный металл и прочее, мешают работе датчиков с подавлением заднего фона. При отсутствии определения заднего фона в пределах установленного диапазона сканирования указанные отрицательные воздействия могут нарастать. Ликвидировать такие явления можно защищая устройство от света или установкой его под углом. Встроенные интеллектуальные функции позволяют обнаруживать даже черные объекты со степенью отражения всего 1% даже в миниатюрных корпусах. WT2S, WTB4S, WTV4, WTB4S, WTB4S, WTB8, WTB8L, WTB15, WT9, WT9L, WTB11, WTB12, WTB12C, WT12L, WT14, WT18, WTB23, WT23L, WTB27, WT34, MHTB15, VTB18, VTB18 |
 |

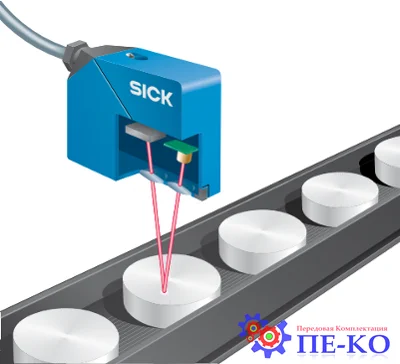

Фотодатчики с подавлением заднего фона оптическим или электронным способомПодавление заднего фона может быть реализовано оптическим методом посредством перемены геометрического соотношения между передатчиком и приемником или же электронным методом. В оптическом решении при установке расстояния меняется угол между лучами света, которые исходят от передатчика к приемнику. Объекты, находящиеся на точке пересечения двух лучей, будут распознаны. Объекты, находящиеся вне точки пересечения, не приводят к срабатыванию сенсора, так как на приемник не попадает достаточно света. В электронном методе применяются элементы PSD (устройство определения положения). Излучаемый луч света отражается от предмета и попадает на элемент PSD приемника. В зависимости от места попадания луча света сигнал определяется как исходящий от объекта заднего фона и подавляется электронным методом. |
 |

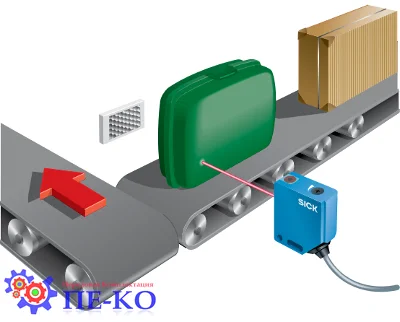

Рефлекторные датчикиВ этих сенсорах излучаемый свет отражается от отражателя, а потом улавливается и анализируется датчиком. Для исключения бликов от других объектов используются поляризационные фильтры. Прозрачные и упаковочные пленки могут мешать работе, оснащенных поляризационными фильтрами. В таком случае рекомендуется немного снизить чувствительность устройств. Использование лазерных диодов позволяет повысить рабочий диапазон при высоком разрешении. Есть возможность точно установить область фокусировки. |
 |

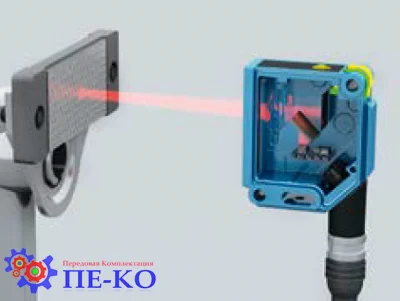

Оптодатчики с отражением от рефлектора и автоколлимациейПри автоколлимации применяется лишь одна оптическая линза. Луч света, излучаемый передатчиком, и луч, который отражается рефлектором, находятся на одной оптической оси. Перед выходом из датчика, излучаемый передатчиком луч проходит сквозь полупрозрачное зеркало. Потом он отражается рефлектором, преломляется через то же зеркало и возвращается в датчик. Такое техническое решение позволяет значительно уменьшить мертвую зону вблизи перед сенсором, где объекты не могут быть распознаны. Этот метод гарантирует надежное, беспроблемное распознавание очень малых предметов на минимальном расстоянии от сенсора. WL4S, WLG4S, WL8, WL9, WL12, WL18 |
 |

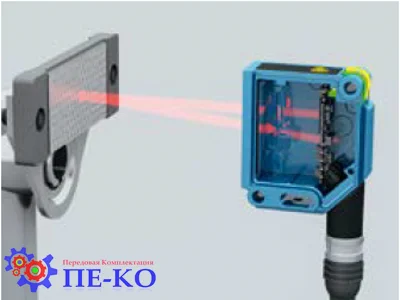

Рефлекторные сенсоры с двумя линзамиВ устройствах с двумя линзами излучаемый и отраженный лучи геометрически разделены и расходятся под тупым углом. Оба луча пересекаются лишь в определенной области в пределах рабочего диапазона. На малом расстоянии от датчика есть мертвая зона, где объекты не распознаются. По этой причине, при использовании сенсоров с двумя линзами нужно принимать во внимание и придерживаться предписанной минимальной дистанции до датчика. WL2S, WL15, WL100, WL100L, WL9L, WL11, WL14, WL23, WL27, WL280, WL34, ELF3, GR18S, MH15V, W15, V180-2, V18V. |
 |

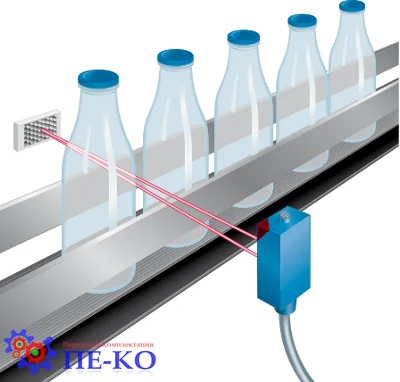

Фотоэлектрические датчики для обнаружения прозрачных объектовЭти устройства отличаются малым гистерезисом срабатывания. Они безотказно распознают даже небольшое уменьшение светового луча между передатчиком и приемником, например, при прохождении луча сквозь пленку, стеклянные или пластиковые бутылки. Передовая электронная контрольная система, которая автоматически адаптирует и постоянно корректирует уровень срабатывания и этим препятствует сбою в работе датчика при его постепенном загрязнении. В пиковые периоды на производственных линиях в цехах по производству стеклянной тары может производится больше миллиона стеклянных бутылок в день. Обнаружение и подсчет в высокоскоростном потоке бутылок - не единственный вызов для фотоэлектрических датчиков WL12G-3 компании SICK, но и чрезвычайно суровые условия эксплуатации. Температура бутылок более 600°C вместе с излучением тепла гарантирует, что датчики и отражатели, установленные рядом с конвейером, также получат хорошую прожарку. WL2SG, WLG4S, WLG4S INOX, WL8G, WL11G, WL12G, WTF12G-3, WL18, WL27, MH15, MHL15, V18V, W4SLG-3V, W4SLG-3H, W100-2, G10, W9LG-3, GR18S, WLL170-2, WLL180T |
 |

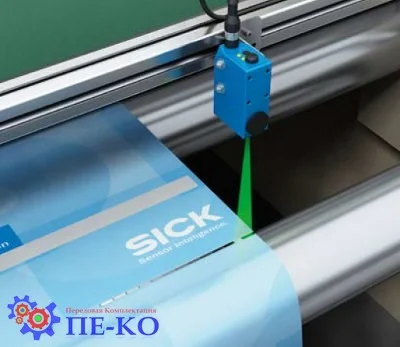

Датчики контрастаИспользуются в основном в упаковочных и печатных машинах для распознавания контрастных меток, они также могут быть использованы во многих задачах. Принцип работы основывается на различии в контрасте между ненесенной краской меткой в виде небольшого прямоугольника и фоном. Линейка контрастных сенсоров КТ от SICK обнаруживает даже самые маленькие различия в контрасте на самых высоких скоростях, например, печатных меток на фольге или упаковке. Они обнаруживают мельчайшие различия градаций серого между знаком и фоном на матовых, блестящих или прозрачных поверхностях. Различные типы устройств с разным разрешением контраста, разными методами работы, версии с режимом обучения доступны для удовлетворения широкого круга потребностей. Во время обучения, датчик отправляет три различных источников света (красный, зеленый и синий) на обнаруживаемый объект и затем выбирает излучаемый свет, который достигает самого высокого уровня контраста. Это позволяет датчикам контраста обнаруживать все цветовые комбинации, даже сложно различимые, такие как желтый на белом фоне. Поэтому, датчики контраста SICK могут использоваться везде. KTM Core, KTM Prime, KT5-2 Display, KT10-2, KT3L Laser, KT8L Laser, KT6-2, KTL5-2 Fiber Optic, KT8 |
 |

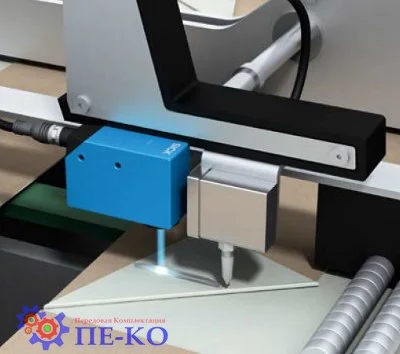

Люминесцентные датчики (сканер люминесцентных меток)Обнаруживают видимые и невидимые метки, которые начинают светится при облучении ультрафиолетовым (УФ) светом. Метки из флуоресцентного вещества безошибочно распознаются независимо от их формы, цветов или типа поверхности на любом материале. Люминесцентные датчики излучают УФ свет с длиной волны около 375 нм. Флуоресцентные материалы преобразовывают УФ свет на свет в видимом диапазоне (420-750 нм), который потом считывается и анализируется сканером. Рабочее расстояние считывания можно изменить благодаря применению сменных линз. При использовании фильтра RG610, диапазоны длин волн ниже 610 нм (фиолетовый, синий, зеленый) подавляются и только видимый свет с длиной волны более чем 610 нм (красный) достигает приемника. Это означает, что паразитный фон свечения, которые светится зеленым или голубым может быть надежно подавлен, например, красный знак на белой бумаге. LUTM, LUT1, LUT2, LUT3-6, LUT3-8, LUT3-9, LUT8, LUT9 |
 |

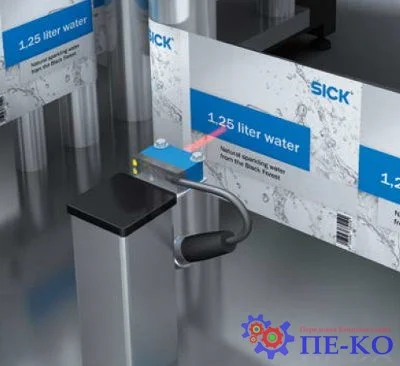

Датчики цветаДатчики цвета отслеживают цвет поверхности. Датчики освещают объекты слежения красным, синим и зеленым светом, вычисляют координаты цветности от отраженного излучения и сравнивают их с ранее сохраненными эталонными цветами. Если цветовые значения находятся в пределах установленного допуска, датчик подает соответствующий выходной сигнал. Интеллектуальный анализ в сенсоре обеспечивает основу для надежной работы. Эталонные цвета могут быть легко сохранены с помощью процедуры обучения. Если датчик цвета обнаруживает сохраненное значение, то он автоматически переключает выходной сигнал. Погрешность определения можно легко настроить, начиная от грубой до тонкой в зависимости от условий применения. CSM, CS8 |
 |

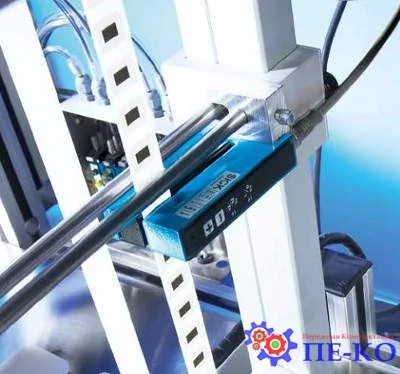

Щелевые датчикиВилочные сенсоры разработаны с применением дизайна сквозной луч, объединяют излучатель и приемник в одном прочном корпусе из пластика или алюминия. Благодаря этому, больше не нужно тратить время на выравнивание. Даже очень незначительные различия в коэффициенте ослабления света обнаруживаются за счет сфокусированного светового луча и высокому качеству обнаружения. В портфолио SICK есть варианты с инфракрасным или красным излучением, лазерные и ультразвуковые устройства. Простота установки, высокая устойчивость к внешнему освещению и широкий спектр ширины вилки являются одними из многих преимуществ, которые предлагают вилочные сенсоры SICK. Одной из сфер применения может быть выявление этикетки, двойных листов или продукции на конвейерах. WFS, UFnext, WFnext, WFL, WFM |
 |
SICK - мировой лидер в производстве оборудования для производства, логистики и автоматизации промышленных производственных процессов. Имея более 1000 патентов на свою продукцию, компания SICK продолжает лидировать в области инновационных продуктов. Разнообразие продуктовой линейки позволяет SICK предлагать решения на всех этапах производства в автомобилестроении, упаковочных машинах, электронике, пищевой промышленности, логистике, обработке материалов, нефтегазовой и химической промышленностях, энергетике и цементной индустрии.
Производственная линейка SICK включает: промышленные ультразвуковые, оптические, индуктивные датчики, решения по безопасности, автоматическая идентификация, машинное зрение, энкодеры, анализаторы газа, пыли и потока.
С момента основания SICK является мировыми лидером в области световых завес безопасности и лазерных сканеров для защиты людей от доступа в зону работы опасных машин и механизмов.
Благодаря инновационной линейке сканеров штрих-кодов, всенаправленных сканеров, систем считывания на основе машинного зрения, программного обеспечения для интеграции и продуктов для измерения размеров, компания SICK предлагает самый широкий в отрасли спектр решений для приложений автоматической идентификации.
