Датчики контраста SICK

Sick – первопроходец в разработке датчиков контраста более 70 лет

Хотя регистрационные метки на листах этикеток, подгузников, бумаги и т.д. часто бывают небольшого размера, они имеют решающее значение для производственного процесса, поскольку контролируют приложения, в которых правильное выравнивание имеет жизненно важное значение, например, резка, печать, позиционирование, подсчет. Обнаружение этих знаков имеет первостепенное значение и часто становится совместным усилием маркетологов и фабрики: знак не должен «теряться» в дизайне этикетки или упаковки; производственное оборудование должно надежно обнаруживать эту метку независимо от скорости материала или колебания полотна.

Скорость движения материала не является проблемой. Многие современные датчики фотометки имеют скорость отклика, измеряемую в микросекундах. Таким образом, у них нет проблем со скоростью движения ленты материала в несколько метров за секунду с частотой меток до 50 кГц.

Датчики для фотометки наиболее часто используются в упаковочных и печатных машинах, а также в машинах для наклейки этикеток. Еще их можно использовать в любой приложении, где нужно распознать контрастную метку или отличия в контрасте. Линейка KT от Sick обнаруживает даже самые незначительные контрасты на самых высоких скоростях, например, отпечатки на пленке, этикетке или упаковке. Они обнаруживают незначительные отличия оттенков серого между печатной меткой и фоном на матовых, блестящих или прозрачных материалах. В портфолио производителя имеются разные типы устройств с разными методами контрастного разрешения и версии обучения, которые отвечают самым разнообразным требованиям.

Ваши преимущества

• Возможность обработки всех упаковочных материалов, даже желтая метка на белом фоне не будет проблемой, что дает высокую пропускную способность машины
• Стабильная работа даже с дрожащими полотнами и глянцевыми материалами
• Высокая точность позиционирования улучшает качество упаковки
• Простое обучение и хорошо видимое световое пятно позволяет сделать настройку без особых усилий
• Легко встраивается в машины из-за компактной конструкции
• Сменные линзы на разное расстояние для максимальной гибкости
• Диапазон расстояний срабатывания, направлений линз и поворотный на 90° разъем предоставляет возможность оптимальной интеграции
• Процессы обучения для конкретных приложений обеспечивают максимальную гибкость

Четкое различие между всеми контрастами

Не всегда легко обнаружить незначительные различия между фоном и меткой. Только те, у кого есть ярко выраженное чутье к деталям, заметят мелкие нюансы и отклонения. Если требуется такой высокий уровень чувствительности, тогда вам нужны датчики контраста SICK.

При управлении процессами упаковки сенсоры должны быстро и точно обнаруживать печатную метку. Если разница в оттенках серого между меткой и фоном чрезвычайно мала, то датчики контраста Sick – идеальное решение. Везде, где применяются фотометки для вызова сигнала переключения, будь то бумага, глянцевая фольга или другие упаковочные материалы – можно использовать датчик контраста. Обладая более чем 70-летним опытом, компания Sick является заслуженным лидером рынка в этой области.

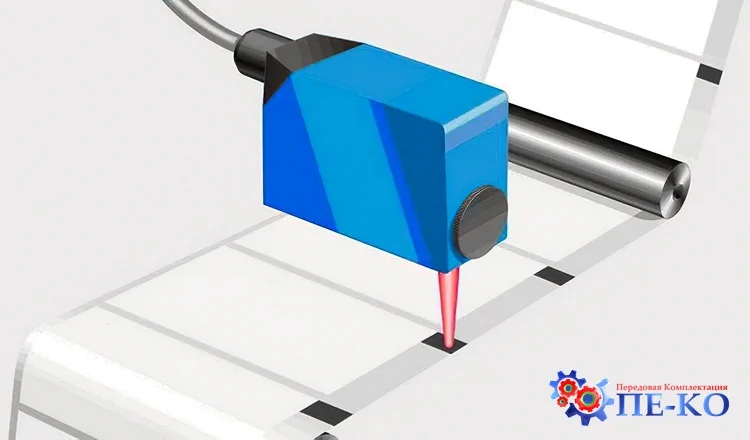

Датчик фотометки - что это?

Датчики фотометки это оптический сенсор, который обнаруживает минимальные изменения контрастности между основным фоном материала и специально нанесенной фотометкой. Фотометка это напечатанная краской метка в виде темного или светлого прямоугольника на фольге, пленке, тюбике, бумаге или упаковке. Основываясь на принципе отражения, эти датчики обнаруживают даже слабые отклонения оттенков между меткой и фоном на матовых, блестящих или прозрачных поверхностях. Обычно способ с метками используют, чтобы показать машине, где нужно отрезать упаковку для отдельного продукта из большого рулона. Также их можно применять для указания машине края этикетки, но чаще для этого используют щелевые датчики этикетки, они дешевле и удобнее

Технологии

Печатные метки на упаковке продукта незаменимы в производственных процессах. Благодаря им можно обнаружить начало или конец упаковки и сделать отрез. Для обнаружения широкого спектра печатных меток, Sick предлагает варианты с различными технологиями.

Обучение

Настройка датчика фотометки очень проста. В зависимости от области применения обучение может запускаться различными способами. В разных сериях это можно сделать потенциометром или кнопками обучения, при этом достаточно просто указать сенсору метку, а потом  фон.

Динамическое обучение

• Обучение во время работы
• Отсутствие прерывания потока материала
• Обучение можно также запустить через внешний кабель управления

Статическое 2-точечное обучение

• Чрезвычайно простое обучение при остановленной машине

Ручная регулировка с помощью потенциометра

• Очень точная регулировка при остановленной машине
• Различные варианты обучения помогают оператору настроить обучение датчика даже в самых сложных условиях, чтобы обеспечить бесперебойную работу.

Трехцветная RGB светодиодная технология для максимальной надежности обнаружения

Во время обучения светодиодный излучатель сенсора отправляет три разных источника света (красный, зеленый и синий) на обнаруживаемый объект, а затем выбирает цвет светового пятна, который обеспечивает максимальное значение контрастности. Это позволяет обнаруживать все цветовые комбинации, даже такие сложные сочетания, как бледно желтый на белом, с высоким разрешением. Поэтому его можно использовать везде.

Белая светодиодная технология

Нейтральный белый излучаемый свет подходит для

• Обнаружение разных меток с помощью одной настройки
• Чтение цветовых кодов
• Надежное обнаружение при наличии печати на фоне между метками, например тюбики

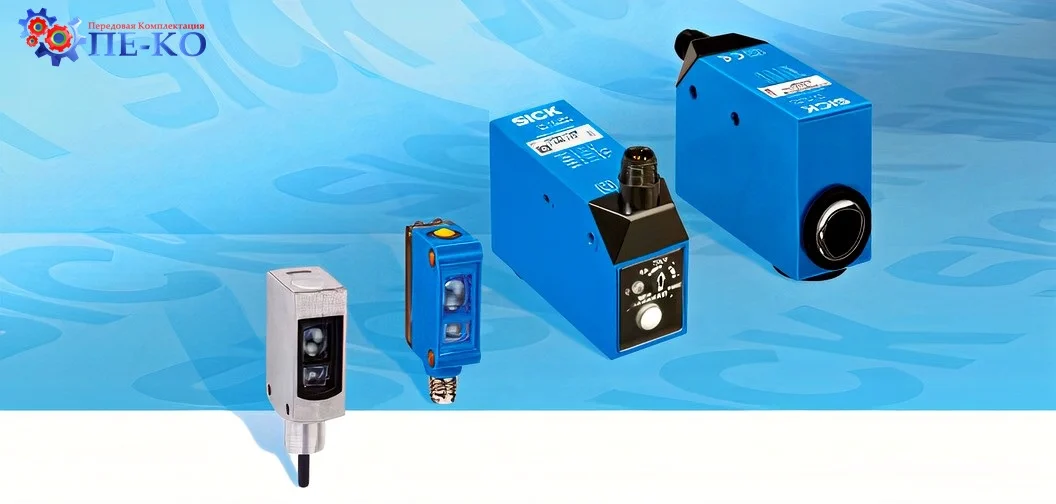

Широкий ассортимент продукции

Контраст датчики Sick имеют впечатляющий набор опций, предлагая правильное решение практически для любой задачи.

Их небольшой корпус позволяет легко установить их даже в ограниченном пространстве. При высоте всего 31,5 мм и с прочными металлическими вставками с внутренней резьбой, KTM Core и KTM Prime, обеспечивают простой монтаж и надежное крепление

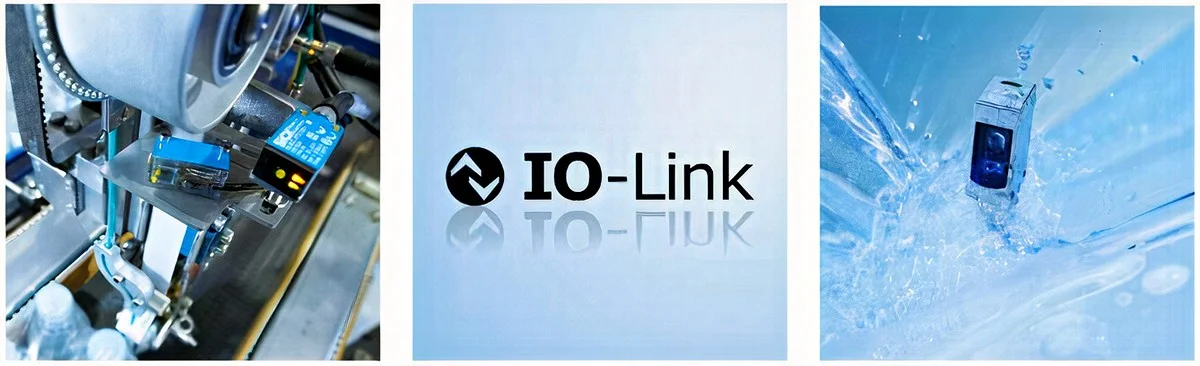

Быстрая смена формата за счет связи между сенсором контраста и системой автоматизации через интерфейс IO-Link. Даже стандартные функции выходят далеко за рамки прямых двоичных коммутационных сигналов ВКЛ/ВЫКЛ.

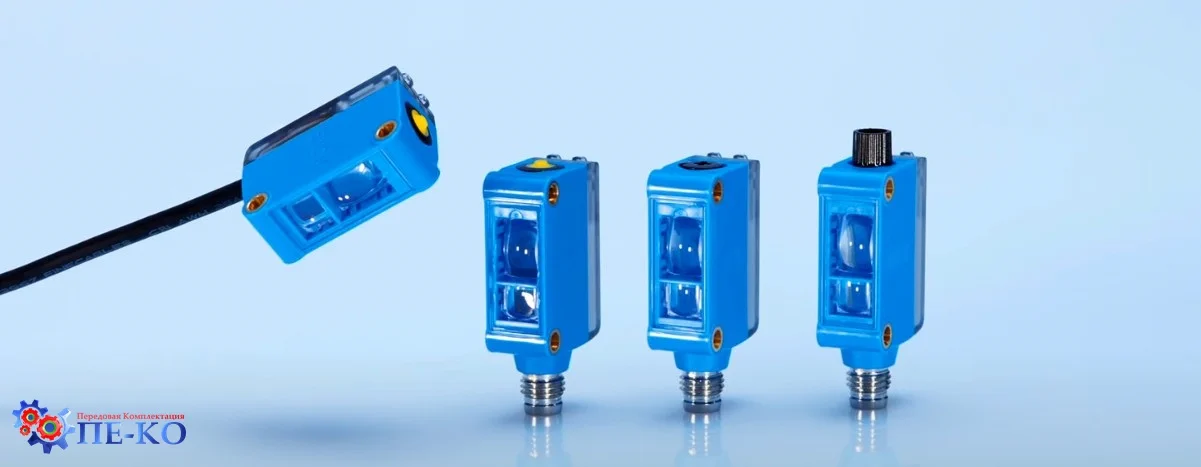

KTM Prime Inox из нержавеющей стали, чрезвычайно прочен и идеально подходит для интенсивной мойки и дезинфекции. Химическая стойкость материала и абсолютная непроницаемость позволяют использовать сенсор в суровых и гигиенических условиях.

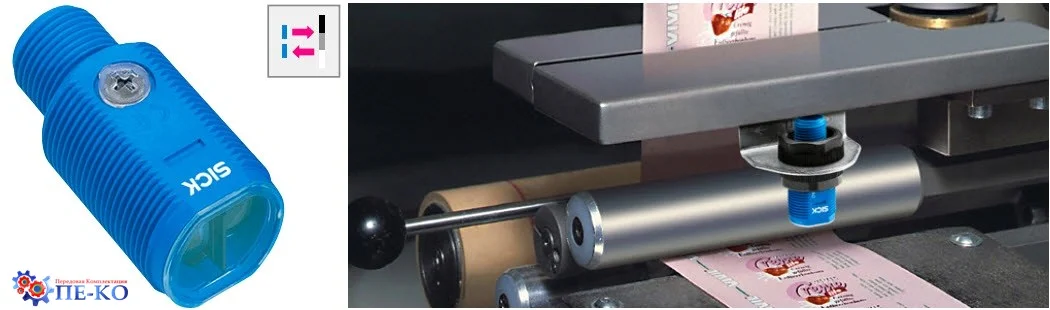

KT1M

Простой. Компактный. Бюджетный

Бюджетная серия KT1M предназначена для детектирования несложных комбинаций контраста, таких как черные метки на светлом фоне. Устройства легко интегрируются в оборудование благодаря их цилиндрическому резьбовому корпусу и набору крепежа. Они могут составить серьезную конкуренцию дешевым азиатским аналогам.  Источником излучения является яркий светодиод с белым светом.

 • Для обнаружения выраженных перепадов контраста, таких как темная метка на светлом фоне на небольших расстояниях до 50 мм

• Настройка чувствительности потенциометром

• Недорогой сенсор для простых задач

 • Простота и скорость интеграции в оборудование

 • Светодиодный индикатор срабатывания

Выход	Функция	Наименование	Заказной код
PNP	Световое срабатывание	KT1M-P1	1027306
		KT1M-P2	1027307
NPN		KT1M-N1	1027304
		KT1M-N2	1027305

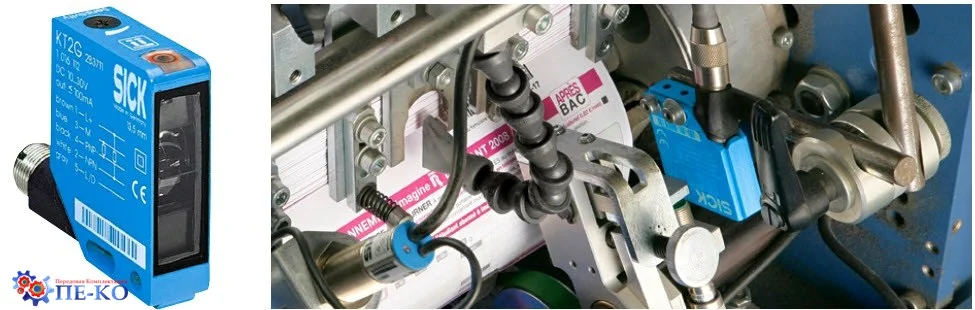

KT2

Датчики в крепком металлическом корпусе

KT2 может использоваться в различных отраслях, где печатные метки контролируют операционные процессы. Прочный и компактный металлический корпус является экономически эффективным решением для применения в суровых условиях. Основным приложением является обнаружение контрастности цветных меток. В зависимости от изменения градаций цвета могут быть выбраны датчики с красным или зеленым свечением. Возможность вручную корректировать порог переключения гарантирует хорошую функциональность и высокую точность обнаружения. Используя кабель управления, можно удаленно переключать световое или темновое срабатывание. Нужно подключить пятый вывод разъема на 0 или на + питания, в зависимости от того, какое срабатывание вам необходимо. В дополнение к 5-контактному стандартному штекеру M12, он имеет возможность крепления в форме ласточкина хвоста и дополнительные крепежные отверстия для простой и гибкой установки.

Основные свойства

• Малое пятно позволяет детектировать даже маленькие печатные маркеры
• Прочный и компактный металлический корпус обеспечивает длительный срок службы
• Можно выбрать модели с зеленой или красной подсветкой
• Регулировка потенциометром
• Переключение светового или темнового срабатывания по проводу
• Рабочая частота 10 кГц
• Выходной сигнал NPN и PNP в одном устройстве, на разных контактах разъема
• Компактный дизайн легко встроить в оборудование

Источник излучения	Время задержки	Модель	Код заказа
Зеленый светодиод	-	KT2G-2B3711	1016112
Красный светодиод	-	KT2R-2B3711	1016115
	20мс	KT2R-2B3721	1016114

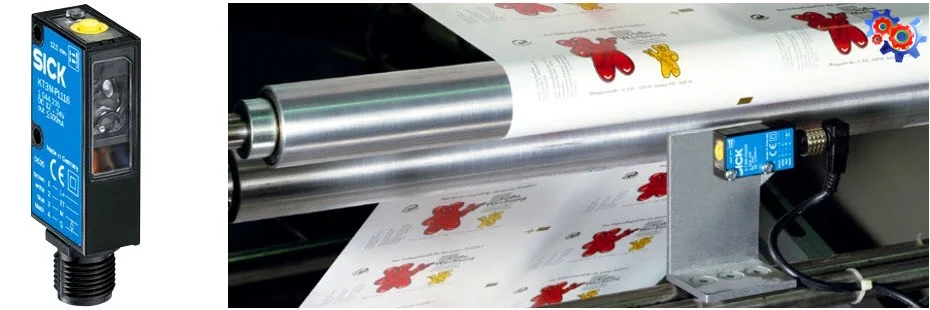

KT3

Компактные и мощные

KT3 может быть небольшим по размеру, но он большой, когда дело доходит до обнаружения контрастов. Благодаря 3-цветной светодиодной технологии, датчик идеально подходит для использования в упаковочном оборудовании, так как все контрастные комбинации (печатные метки и фоны) точно будут обнаружены. Такие функции, как интегрированная регулировка порога переключения для очень глянцевых объектов и динамическое обучение по кабелю внешнего управления, делают KT3 простым в использовании, как во время ввода в эксплуатацию, так и при работе. Он самостоятельно выбирает все нужные настройки в зависимости от изменения между метой и фоном. Высокоглянцевые материалы не являются проблемой за счет автоматической регулировке порога переключения. Кроме того, имеют скорость срабатывания 10 кГц и малое время отклика 50 мкс. Лазерная версия KT3L Laser обнаруживает даже самые маленькие метки (1 х 1 мм2) и перепад контраста на большом расстоянии сканирования. Его пятно остается небольшим, независимо от изменений в расстоянии сканирования, что приводит к высокой повторяемости.

Основные свойства

• Малогабаритный дизайн делает возможной установку в условиях ограниченного пространства

• Трехцветный RGB или белый светодиод гарантирует надежное обнаружение небольших

изменений контраста

• Статическое обучение при остановленном оборудовании или динамическое в процессе работы для оптимального выбора цветопередачи

• Встроенная регулировка порога срабатывания и автоматическая адаптация для бликующих объектов

• Надежность считывания меток при вибрации и точность позиционирования в скоростных процессах

• Рабочая частота 10 кГц

KT3M

• источник излучения: белый светодиод

Размер пятна	Настройка	Время задержки	Выход	Модель	Код заказа
1.5 мм x 3.5 мм	Статическая по 2 точкам	–	PNP	KT3M-P1116	1044235
			NPN	KT3M-N1116	104459



KT3W

• источник излучения: трехцветный RGB светодиод

Размер пятна	Настройка	Время задержки	Выход	Модель	Код заказа
1.5 мм x 6.5 мм	Динамическая (мин/макс)	-	PNP	KT3W-P1115	1025326
			NPN	KT3W-N1115	1025325
	Статическая по двум точкам	-	PNP	KT3W-P1116	1019338
			NPN	KT3W-N1116	1019337
		20 мс	PNP	KT3W-P1126	1022933

• источник излучения: зеленый светодиод

Размер пятна	Настройка	Выход	Модель	Код заказа
1.5 мм x 3.5 мм	Статическая по 2 точкам	PNP	KT3G-P1116	1019446
		NPN	KT3G-N1116	1019445

KT3L Laser

Размер пятна	Настройка	Выход	Модель	Код заказа
1 мм x 2 мм	Статическое обучение по двум точкам	NPN	KT3L-N3216	1026245
		PNP	KT3L-P3216	1026244

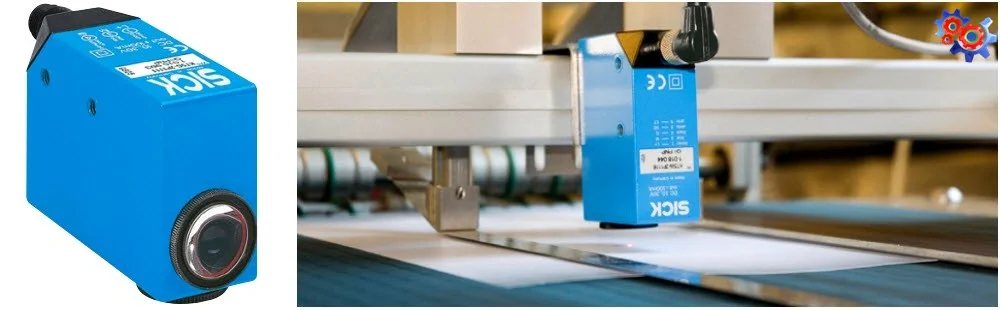

KT5-2 Potentiometer

КТ5 быстро и точно считывать метки на фольге, картоне и оберточной бумаге. В отличие от других серий, КТ5 имеет высокую различительную способность определять градации серого из-за применения белых и зеленых светодиодов, а также рабочей частоты 10 кГц. Порог срабатывания устанавливается вручную посредством потенциометра, точность настройки отображает индикатор. Выбор формы светового пучка и диапазона измерений (10, 20 и 40 мм) позволяет подобрать оптимальную модель. Дополнительная опция задержки увеличивает продолжительность импульса и повышает надежность срабатывания, а поворотный на 90° разъем упрощает монтаж. Широкий выбор монтажного крепежа и направления линзы облегчает интеграцию в промышленное оборудование.

Основные свойства

• Прочный металлический корпус
• Ручная настройка точки срабатывания
• Белая или зеленая подсветка
• Модели с аналоговым выходом
• Частота 10 кГц
• Вилка M12 прямая и угловая (90°)
• Несколько рабочих расстояний, модели с различным направлением излучения позволяют индивидуальную конфигурацию и простоту интеграции в промышленное оборудование

Информация для заказа

KT5G-2xxx51

• Источник излучения: зеленый светодиод

• Аналоговый выход Q_А: 0.3 мА ... 10 мА

• Время задержки: нет

Расстояние срабатывания	Точность	Размер пятна	Направление излучения	Дискретный выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	PNP	KT5G-2P1151	1016195
				NPN	KT5G-2N1151	1016385
			Горизонтальный	PNP	KT5G-2P2151	1017809
20 мм	± 3 мм	1.5 мм x 5.5 мм	Вертикальный	PNP	KT5G-2P1251	1016196
				NPN	KT5G-2N1251	1022582
40 мм	± 3 мм	1.1 мм x 4.2 мм	Вертикальный	PNP	KT5G-2P1351	1016197
				NPN	KT5G-2N1351	1016728
			Горизонтальный	PNP	KT5G-2P2351	1018067
				NPN	KT5G-2N2351	1018068

KT5G-2xxx11

• Источник излучения: зеленый светодиод

• Аналоговый выход Q_А: нет

• Время задержки: нет

Расстояние срабатывания	Точность	Размер пятна	Направление излучения	Выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	PNP	KT5G-2P1111	1015993
				NPN	KT5G-2N1111	1015981
			Горизонтальный	PNP	KT5G-2P2111	1016008
				NPN	KT5G-2N2111	1015990
20 мм	± 3 мм	1.5 мм x 5.5 мм	Вертикальный	PNP	KT5G-2P1211	1015999
				NPN	KT5G-2N1211	1015985
			Горизонтальный	PNP	KT5G-2P2211	1016010
				NPN	KT5G-2N2211	1015991
40 мм	± 3 мм	1.1 мм x 4.2 мм	Вертикальный	PNP	KT5G-2P1311	1016003
				NPN	KT5G-2N1311	1015988
			Горизонтальный	PNP	KT5G-2P2311	1016012
				NPN	KT5G-2N2311	1015992

KT5G-2xxx21

• Источник излучения: зеленый светодиод

• Аналоговый выход Q_А: нет

• Время задержки: 20 мс

Рабочее расстояние	Точность	Размер пятна	Направление излучения	Выход	Модель	Код
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	PNP	KT5G-2P1121	1015997
				NPN	KT5G-2N1121	1015983
			Горизонтальный	PNP	KT5G-2P2121	1016009
20 мм	± 3 мм	1.5 мм x 5.5 мм	Вертикальный	PNP	KT5G-2P1221	1016001
			Горизонтальный	PNP	KT5G-2P2221	1016011
40 мм	± 3 мм	1.1 мм x 4.2 мм	Вертикальный	PNP	KT5G-2P1321	1016005
			Горизонтальный	PNP	KT5G-2P2321	1016013

KT5M-2xxx51

• Источник излучения: белый светодиод

• Аналоговый выход Q_А: 0.3 мА ... 10 мА

• Время задержки: нет

Расстояние срабатывания	Точность	Размер пятна	Направление излучения	Дискретный выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	PNP	KT5M-2P1151	1044400

KT5M-2xxx11

• Источник излучения: белый светодиод

• Аналоговый выход Q_А: нет

• Время задержки: нет

Расстояние срабатывания	Точность	Размер пятна	Направление излучения	Выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	NPN	KT5M-2N1111	1048489

Серии KT5G-2 и KT5M по состоянию на 2021 год сняты с производства. Производитель рекомендует замену из серии KTX Prime. Они имеют полную монтажную и электрическую совместимость.

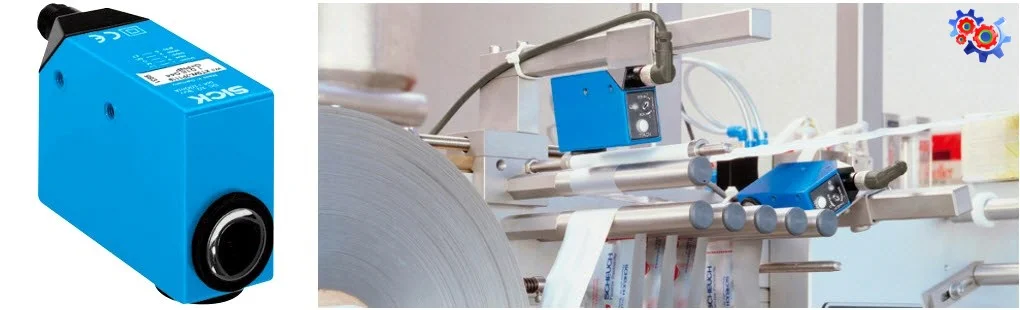

KT5-2 Teach-in с функцией обучения

 KT5-2 отлично подходят для четкой обработки контраста, например, для считывания меток на блестящих и глянцевых материалах. При помощи трехцветного светодиода, датчики могут активировать наилучший излучаемый источник света для каждого контраста. Устройство также предлагает различные возможности для адаптации точки переключения к применению с помощью процесса обучения или потенциометра. Он определяет все необходимые параметры автоматически. Затем он определяет идеальный порог переключения на основе двух обнаруженных значений серого. Высокоточное определение контраста, автоматическая адаптация блеска для сильно отражающих объектов, расстояние срабатывания 10 мм, 20 мм и 40 мм, частота переключения 10 кГц и индивидуальные возможности юстировки и монтажа делают устройство подходящим для широкого круг задач. Также обеспечивается простой монтаж, разъем M12 можно повернуть на 90°.

Основные свойства

• Прочный металлический корпус, частота 10 кГц

• Различные способы обучения кнопками или по кабелю

• Максимальная надежность детектирования метки благодаря трехцветному светодиоду

• Разные расстояния срабатывания и направления светового пучка

Преимущества для заказчика

• Надежное определение любых печатных меток и цветовых комбинаций, высокая производительность

• Точное детектирование в условиях вибрации и при работе с бликующими материалами

• Модели с различными рабочими расстояниями, направлениями светового пучка и расположением линзы позволяют осуществлять индивидуальную конфигурацию и легко интегрировать его в производственный процесс

Информация для заказа

KT5W-xxx6

• Источник излучения: трехцветный RGB светодиод

• Подключение: Разъем M12, 5-вконтактов

• Настройка: Статический режим обучения по двум точкам

Рабочее расстояние	Точность	Размер пятна	Направление пучка	Время задержки	Выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	20 мс	PNP	KT5W-2P1126	1018587
				-	PNP	KT5W-2P1116	1018044
					NPN	KT5W-2N1116	1018045
				-	PNP	KT5W-2P2116	1022312
20 мм	± 3 мм	1.5 мм x 5.5 мм	Вертикальный	-	PNP	KT5W-2P1216	1018586
					NPN	KT5W-2N1216	1019022
				-	PNP	KT5W-2P2216	1019020
40 мм	± 3 мм	1.1 мм x 4.2 мм	Вертикальный	-	PNP	KT5W-2P1316	1018961
					NPN	KT5W-2N1316	1022687

KT5W-xxx3

• Источник излучения: трехцветный RGB светодиод

• Подключение: Разъем M12, 5-контактов

• Настройка: Динамический режим обучения

Расстояние срабатывания	Точность	Размер пятна	Направление пучка	Время задержки	Выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	20 мс	PNP	KT5W-2P1123	1017810
				-	PNP	KT5W-2P1113	1016629
					NPN	KT5W-2N1113	1016630
			Горизонтальный	-	PNP	KT5W-2P2113	1018043
					NPN	KT5W-2N2113	1018042
20 мм	± 3 мм	1.5 мм x 5.5 мм	Вертикальный	-	PNP	KT5W-2P1213	1016715
					NPN	KT5W-2N1213	1016716
40 мм	± 3 мм	1.1 мм x 4.2 мм	Вертикальный	20 мс	PNP	KT5W-2P1323	1018808
			Горизонтальный	20 мс	PNP	KT5W-2P2323	1022165

KT5RG-xxx6

• источник света: двухцветный светодиод (красный, зеленый)

• подключение: Разъем M12, 4-контакта

• Настройка: Статический режим обучения по двумя точкам

Расстояние срабатывания	Точность	Размер светового пятна	Направление светового пучка	Время задержки	Выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	20 мс	PNP	KT5RG-2P1126	1027396
				нет	PNP	KT5RG-2P1116	1027393
					NPN	KT5RG-2N1116	1027394

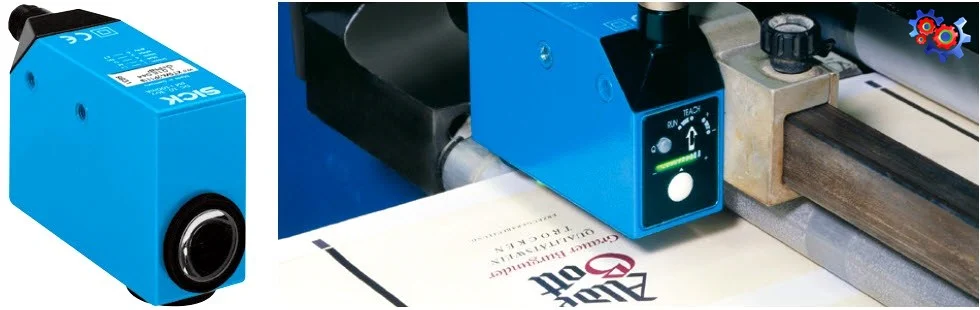

KT5-2 с интеллектуальным дисплеем

Серию КТ5-2 Display по праву можно считать эталоном эффективности и простоты использования. Благодаря шкальному дисплею и уникальной настройке точки срабатывания, у операторов есть возможность проверять и настраивать параметры без остановки производства. Они дают операторам информацию об уровне сигнала и пороге срабатывания, а также возможность вручную изменить его с помощью кнопок +/-. При изменении качества печатной метки, сенсор можно перенастроить в процессе производства. Устройства самостоятельно определяют наиболее оптимальный цвет излучения RGB светодиода. Эффективность также гарантирует и частота 10 кГц, которая позволяет использовать их в высокоскоростных процессах. Разные рабочие расстояния, индивидуальное позиционирование и комплект крепежа расширяют возможности использования.

• Наглядная 10-сегментная шкала отображает статус работы
• Статический режим обучения метки и фона по кабелю с адаптацией к конкретным условиях применения сокращает время ввода в эксплуатацию
• Максимально надежное считывание меток любых цветовых комбинаций благодаря из-за трехцветному RGB светодиоду
• Надежность детектирования блестящих объектов за счет интеллектуальной автоматической подстройки под нужные обстоятельства
• Различные рабочие расстояния и размеры световых пучков для конкретных условий эксплуатации позволяют осуществлять индивидуальную конфигурацию и легко интегрировать его в производственный процесс
• Вилка M12 прямая и угловая (90°)

Расстояние срабатывания	Точность	Размер светового пятна	Направление светового пучка	Время задержки	Выход	Модель	Код заказа
10 мм	± 3 мм	1.2 мм x 4.2 мм	Вертикальный	20 мс	PNP	KT5W-2P1126D	1026579
					NPN	KT5W-2N1126D	1026582
				-	PNP	KT5W-2P1116D	1026538
					NPN	KT5W-2N1116D	1026540
				-	PNP	KT5W-2P2116D	1026584
					NPN	KT5W-2N2116D	1026583
20 мм	± 3 мм	1.5 мм x 5.5 мм	Вертикальный	-	PNP	KT5W-2P1216D	1026577
					NPN	KT5W-2N1216D	1026580
40 мм	± 3 мм	1.1 мм x 4.2 мм	Вертикальный	-	PNP	KT5W-2P1316D	1026578
					NPN	KT5W-2N1316D	1026581

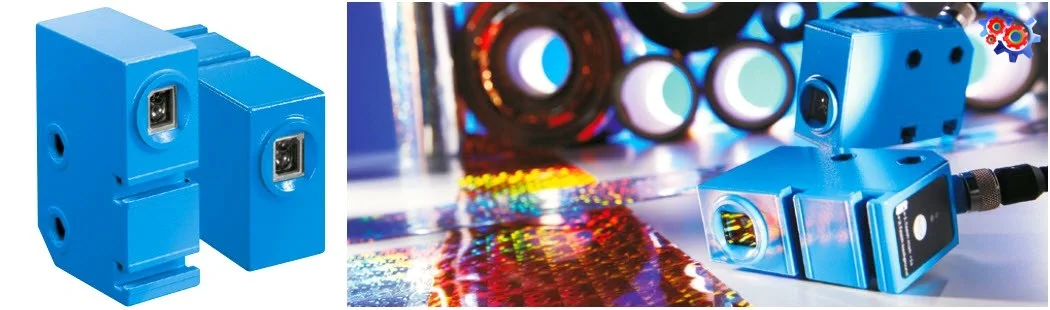

KT6-2

Высокопроизводительный в прочном металлическом исполнении для интеллектуального определения контраста

KT6W-2 — это высокопроизводительный сенсор с простой настройкой и конкурентной стоимостью. Трехцветная технология RGB гарантирует надежное обнаружение даже мельчайших меток и перепадов контрастов. Глянцевые отражающие метки также обнаруживаются благодаря функции автоматической регулировки блеска. Прочный металлический корпус гарантирует длительный срок службы и высокое качество. Процесс обучения прост и легок. Все ключевые параметры, такие как цвет пропускания, переключение светового или темнового срабатывания, автоматически определяются датчиком. KT6W-2 доступен в двух вариантах: линза расположена по длинной или короткой стороне устройства. Он еще более гибкий из-за широкого диапазона вариантов установки: помимо прочных крепежных отверстий, KT6W-2 имеют два дополнительных Т-образных паза для монтажа

• 3-цветная RGB технология – один датчик с простой настройкой для любых меток
• 2 точки обучения (метки и фона)
• Автоматическая регулировка при работе с блестящими материалами
• Рабочее расстояние 10 мм
• Модели с оптикой на короткой или длинной стороне корпуса
• Стандартное посадочное место монтажа

Расположение оптики	Выход	Модель	Код заказа
Короткая сторона	PNP	KT6W-2P5116	1046013
	NPN	KT6W-2N5116	1046010
Длинная сторона	PNP	KT6W-2P6116	1046014
	NPN	KT6W-2N6116	1046012

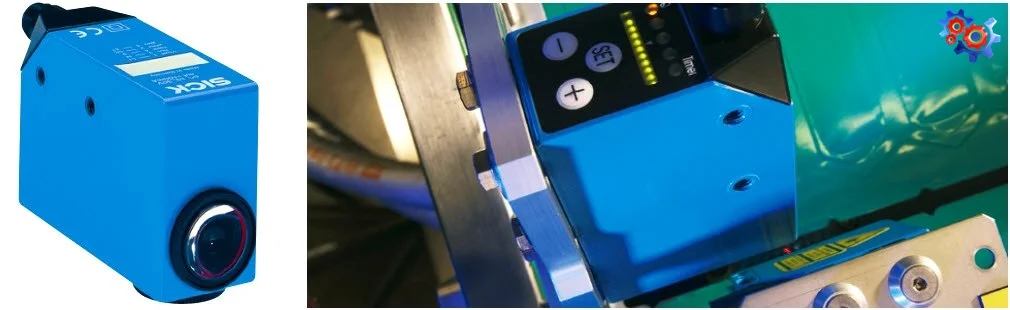

KT10 – лучший выбор для высокоскоростного сканирования

Чрезвычайно высокие скорости, плохая контрастность и светоотражающие материалы - не проблема для KT10-2. Простота использования - определяющая черта второго поколения КТ10. Даже на этапе обучения датчик выбирает цвет передачи, который лучше всего соответствует существующей контрастности. Кроме того, датчик настраивается, если необходимо обнаружить метки на глянцевой пленке. Он даже компенсирует загрязненность линз с помощью автоматической коррекции. KT10-2 предлагает исключительно быструю частоту переключения, удобный для чтения шкальный индикатор и возможностью использования линзы на одной из двух сторон корпуса. Дисплей предоставляет визуальную информацию о режиме обучения и рабочем статусе датчика в процессе работы. Возможность перекрутить линзу на другую сторону корпуса позволяют устанавливать KT10-2 в больше мест.

• Малое время отклика (low jitter, джиттер) <10 мкс. Высокая частота срабатывания 25 кГц
• Надежное определение сложных малоконтрастных меток, даже бледно-желтых на белом или глянцевом фоне, при помощи RGB светодиода
• Можно установить линзу излучения на одну из двух сторон корпуса
• 5 ячеек для хранения настроек
• Наглядный светодиодный шкальный дисплей

• Автоматическая коррекция помогает определять трудно детектируемые метки, повышая качество производимой продукции
• Простое обучение датчика через внешний сигнал осуществляется в процессе работы бе остановки оборудования, малое время ввода в эксплуатацию

Расстояние срабатывания	Точность	Размер светового пятна	Направление светового пучка	Выход	Модель	Код заказа
10 мм	± 3 мм	0.8 мм x 4 мм	Вертикальный	NPN	KT10W-2N1115	1028233
				PNP	KT10W-2P1115	1028232
			Горизонтальный	NPN	KT10W-2N2115	1029071
				PNP	KT10W-2P2115	1029070

KTM Prime – Миниатюрный, простой, быстрый, крепкий

Наивысшая производительность для универсального и компактного использования в упаковочной промышленности даже в суровых условиях: новый KTM prime от SICK отличается высоким разрешением шкалы серого и встроен в небольшой, проверенный временем корпус, который также доступен в корпусе из нержавеющей стали. Улучшенная технология OES4 ASIC и отклик 35 мкс гарантируют безупречное обнаружение контрастных меток даже на глянцевых материалах. Различные методы обучения (статический, динамический и срабатывание рядом с меткой) дают большую гибкость при вводе в эксплуатацию. Интерфейс IO-Link можно использовать для доступа к настройкам параметров. Это ускоряет и упрощает изменение формата. KTM надежно обнаруживает метки также и в условиях малой контрастности и поэтому идеально подходит для использования в широком спектре приложений, а в версии из нержавеющей стали его можно использовать даже в суровых условиях во время интенсивной очистки и SIP мойки высоким давлением в гигиенических условиях фармацевтической и пищевой промышленности.

• Компактный, проверенный временем корпус, который также доступен из нержавеющей стали, позволяет установку даже в ограниченном пространстве
• Трехцветная светодиодная технология обеспечивает надежный процесс с обнаружением фотометок даже в условиях со слабым коэффициентом контрастности
• Хорошее разрешение и большой динамический диапазон гарантируют хорошее обнаружение на глянцевых материалах, тем самым увеличивая диапазон возможностей применения
• Статическое и динамическое обучение в одном варианте обеспечивают более гибкий ввод в эксплуатацию
• Высокая частота переключения 15 кГц
• Расширенная диагностика и визуализация параметров датчика, а также быстрое и простое изменение формата, поскольку настройки параметров могут быть загружены через IO-Link
• Длительный срок службы даже в суровых условиях за счет корпуса из нержавейки. В результате отличная пропускная способность системы и низкие затраты на запчасти

Настройка: Кнопка обучения

Метод настройки: 2-точечная настройка статическая/динамическая + близость метки, динамическое обучение

Источник излучения: Светодиод, RGB

Расстояние	Выход	Световое пятно	Подключение	Наименование	Заказной код
≤ 11 мм	NPN	1,5 мм x 6,5 мм	Кабель с разъемом M12, 4-конт.	KTM-WN1A182V	1062148
	PNP	1,5 мм x 6,5 мм	Кабель с разъемом M12, 4-конт.	KTM-WP1A182V	1052956
				KTM-WP1A282V	1081373
≤ 12,5 мм	NPN	1,5 мм x 6,5 мм	Кабель с открытым концом, 4-жильный	KTM-WN11184P	1077662
			Кабель с разъемом M12, 4-конт.	KTM-WN11182P	1062150
				KTM-WN11182PS03	1072045
			Разъем M8, 4-конт.	KTM-WN11181P	1062200
	PNP	1,5 мм x 6,5 мм	Кабель с разъемом M12, 4-конт.	KTM-WP11182P	1062201
				KTM-WP11282P	1072002
			Разъем M8, 4-конт.	KTM-WP11181P	1062199

Что такое датчик цвета?

Он нужен когда разницы контраста может быть недостаточно для считывания ваших меток

Большинство датчиков работают по принципу определения разницы в контрасте между меткой и фоном, на котором она напечатана. Обычно это делают более темным пятном на более светлом фоне, и сенсор может без проблем обнаружить это. Но что будет, если фон изменится? Сама метка остается прежней по блеску и оттенку, но фон меняется с белого на серый? Что, если дизайн упаковки изменится, чтобы включить более темную полосу, которая попадает под датчик во время работы, что дает вам ложные срабатывания? Что делать, если сама этикетка прозрачна? В подобных случаях лучшие результаты даст использование датчика цвета, потому что вы можете научить датчик цвету самой метки, посылая сигнал, когда он видит цвет, а не переход от фона к метке. Так почему бы не использовать исключительно датчик цвета? Обычно датчики цвета имеют гораздо более медленную скорость отклика, поэтому часто они не успевают за процессом. Кроме того, они обычно стоят намного дороже, чем стандартный датчик контраста, поэтому их использование в любых приложениях может стать слишком дорогим. Компания SICK хорошо справляется с этой задачей, сочетая датчик контрастности и датчик цвета в одном устройстве: KTS и KTX Prime.

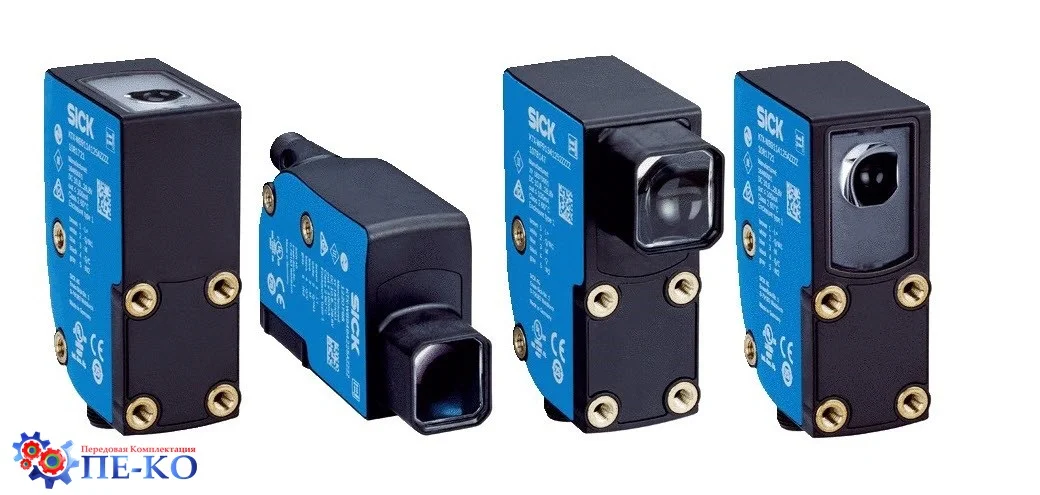

KTX Prime

Превосходные параметры для гигантского числа вариантов использования, даже в тяжелых условиях эксплуатации, новый KTХ Prime в старом добром корпусе со стандартным размещением крепежных отверстий, как у многих производителей, с точным трехцветным RGB-светодиодом. Он впечатляет применением технологии Twin Eye и возможностью работать в режиме датчика цвета, высокой рабочей частотой и прекрасной разрешающей способностью оттенков серого, 7-сегментным дисплеем и поддержкой протокола IO-Link. Время отклика 10 мкс и джиттер 5 мкс гарантирует точное определение разности в контрасте, даже при очень высоких скоростях перемещения материала. За счет разных вариантам обучения, режиму работы как датчик цвета и разным возможностям конфигурации, увеличивается гибкость при вводе в эксплуатацию и стабильность работы. По коммуникационному интерфейсу IO-Link он в дополнение передает данные диагностики и аналитики.

​​

• Технология TwinEye позволяет увеличить глубину резкости и отклонения расстояния сканирования
• Рабочая частота 50 кГц и джиттер 5 мкс
• Надежное определение метки на глянцевых материалах за счет широкого динамического диапазона
• Широкий динамический диапазон позволяет гарантировано распознать цель на глянцевых материалах
• 7-сегментный дисплей
• Режим работы как датчик цвета
• Коммуникационный стандартизированный интерфейс IO-Link

​

KTX-WB9124225AZZZZ, KTX-WN91142252ZZZZ, KTX-WP9114224IZZZZ, KTX-WP91241242ZZZZ, KTS-MB81141142ZZZZ, KTS-WB41141142ZZZZ, KTS-WB91141152ZZZZ, KTS-WP91241152ZZZZ

Вы можете купить датчик цвета, фотометки, контраста и весь ассортимент оптических, ультразвуковых, индуктивных датчиков, энкодеров и световых завес SICK (ЗИК) в Украине по лучшим ценам, отправив нам запрос на адрес office@pe-ko.com.ua или позвонив нам по телефону в Киеве (044) 332-20-05. Компания "ПЕ-КО" – дистрибьютор, дилер SICK в Украине. SICK Украина. Большое количество датчиков на складе. Если нужный Вам датчик снят с производства, мы предложим Вам замену или аналог от Sick из наличия на складе.

Купить датчики контраста SICK можно в нашем Интернет-магазине датчиков
