Оптоволоконні датчики та кабелі SICK
Системи
Дифузний принцип |
|
|
Бар'єрний принцип Принцип |
|
|

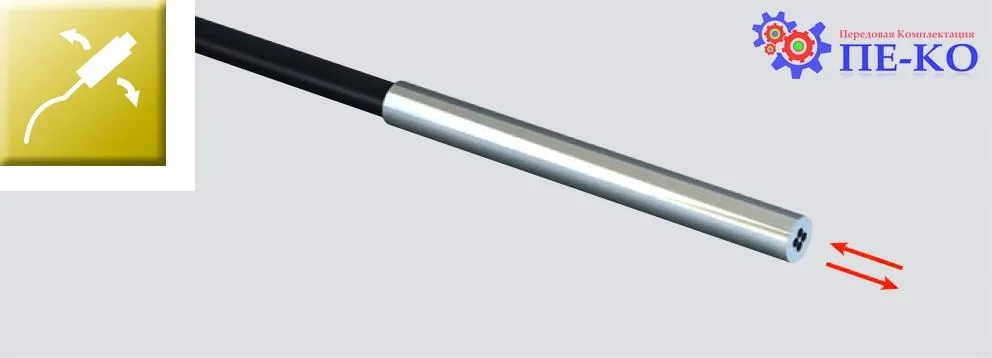

Гнучкі волокна пристосовуються у найвужчі кути
Відправною точкою для пошуку ідеального рішення для Вашої програми є правильний вибір волокна і специфічного виконання. Широка різноманітність пластикових або скляних волокон від SICK забезпечують оптимальні рішення в галузі автоматизації. Це особливо вірно, коли йдеться про рішення, які вимагають гнучкої установки, здатність працювати при високих температурах, або вимагають високого ступеня міцності. У той час як синтетичні волокна характеризуються, найменшим з радіусів вигину та максимальною гнучкістю, та можливістю скорочення, скляні волокна більш хімічно стійкі та підходять для більш високих температур. Широкий вибір варіантів наконечників або окремі спеціальні головки можуть обробляти будь-які вимоги. Залежно від застосування захисні обшивки волокон роблять із пластику, металу або PTFE, від впливу агресивних хімічних речовин.
Оптововолоконні кабелі з різьбовою головкою
Кабелі з різьбовим наконечником легко монтувати, наприклад, на кронштейн. Ще більший діапазон чутливості досягається з адаптером-наконечником, який пригвинчується до деяких моделей. LL3-TV05/06/07 та LL3-DV05/06/07 – це 90° моделі з шестигранною головкою, які є ідеальним рішенням для економії простору монтажу. Вони доступні як дуже гнучкі та теплостійкі кабелі.
- Швидкий та легкий монтаж
- Моделі із шестигранним фланцем для безпроблемного монтажу лише однією гайкою
- Опціональний наконечник адаптера для великої відстані виявлення та виявлення дрібних елементів
Дифузні датчики: LL3-DB01, LL3-DB01-3, LL3-DB01-10, LL3-DB01-30, LL3-DB03, LL3-DB04, LL3-DB07 , LL3-DH01, LL3-DH01, LL3-DH01-03, LL3-DH02, LL3-DJ01, LL3-DJ02, LL3-DK06, LL3-DK21, LL3-DK66, LL3-DK67, LL3-DM0 , LL3-DR01, LL3-DR02, LL3-DR06, LL3-DR08, LL3-DS06, LL3-DT01, LL3-DT01-05, LL3-DV05, LL3-DV06, LL3-DV07, LL3-DW01** -DW01-2**.
Бар'єрні датчики: LL3-TB01, LL3-TB02, LL3-TB08, LL3-TH01, LL3-TH02, LL3-TJ01, LL3-TK77, LL3-TM01, LL3-TM01 -TM02, LL3-TR01, LL3-TR02, LL3-TV05, LL3-TV06, LL3-TV07, LL3-TW01**, LL3-TW01-2**, LL3-TX01
Оптововолоконні кабелі з гладкою головкою
Циліндричні наконечники ідеально підходять для економії місця монтажу. І він здійснюється шляхом простого закріплення їх гвинтом.
- Для встановлення в зонах з обмеженим простором
- Гладкі наконечники просто закріпити за допомогою гвинта
LL3-DB10, LL3-DK04, LL3-DK4Z, LL3-DP01, LL3-DR03, LL3-DR04, LL3-DR05, LL3-DR11, LL3-DR12, LL3 -DT03, LL3-TB07, LL3-TB07, LL3-TG05, LL3-TH06, LL3-TK05, LL3-TM03, LL3-TR03, LL3-TR04, LL3-TR10, LL3-TS07, LL3-TS22V, LL ,

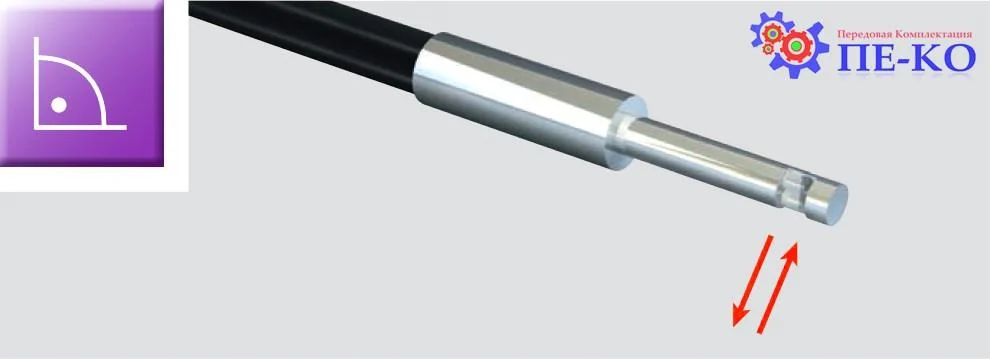

З переломленням світла на 90°
Волоконні світловоди SICK з вбудованим в голівку заломленням на 90°, як у радіальних датчиках - ідеальне рішення для встановлення при невеликій глибині та обмеженому просторі для встановлення. Кабель може бути встановлений близько до корпусу машини для збереження простору. Вбудоване в наконечник заломлення запобігає пошкодженню волокна при спробі вигину на 90°.
- Економне місце встановлення
- Сканування з поворотом на 90 градусів для обробки об'єктів у важкодоступних місцях
LL3-DB09, LL3-DK33, LL3-DR12, LL3-DV01, LL3-DV02, LL3-DV03, LL3-DV05, LL3-DV06, LL3-DV07, LL3 -TB06, LL3-TG02, LL3-TG05, LL3-TH06, LL3-TH07, LL3-TH07, LL3-TH16, LL3-TK16, LL3-TR08, LL3-TR09, LL3-TS08, LL3-TS12, LL , LL3-TS22M, LL3-TS22V, LL3-TV01, LL3-TV02, LL3-TV04, LL3-TV05, LL3-TV06, LL3-TV07, LL3-TV08, LL3-TY02, LL3-TY03

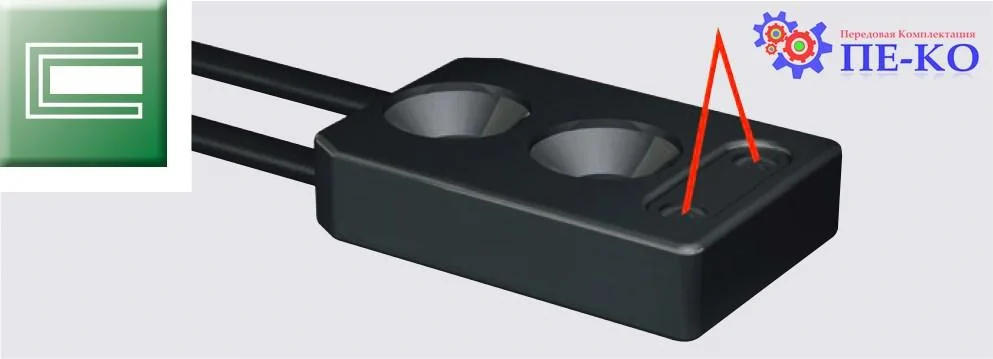

Плоский дизайн
Прямокутні головки фотоелектричних датчиків SICK забезпечують швидкий і простий монтаж на плоскі поверхні. Моделі МР3-xE02 та МР3-xE04 можна відрегулювати таким чином, що випромінювач та промінь може бути спрямований вгору або убік. Це зменшує кількість моделей, які слід зберігати на складі.
- Моделі з напрямом вимірювання по осі X, Y або Z
- Простий монтаж
- Монтаж урівень в одному слоті
- Виявлення об'єктів у фоні зведено до мінімуму
Назви: LL3-DC03 … LL3-DC09, LL3-DC38, LL3-DC39, LL3-DC47, LL3-DC57, LL3-DE01 … LL3-DE04, LL3-DH06 , LL3-DH08, LL3-DH10, LL3-DH11, LL3-DR09, LL3-TE01 … LL3-TE05, LL3-TR05, LL3-TR06, LL3-TR11, LL3-TR12, LL3-TR13
Понад гнучкі волокна

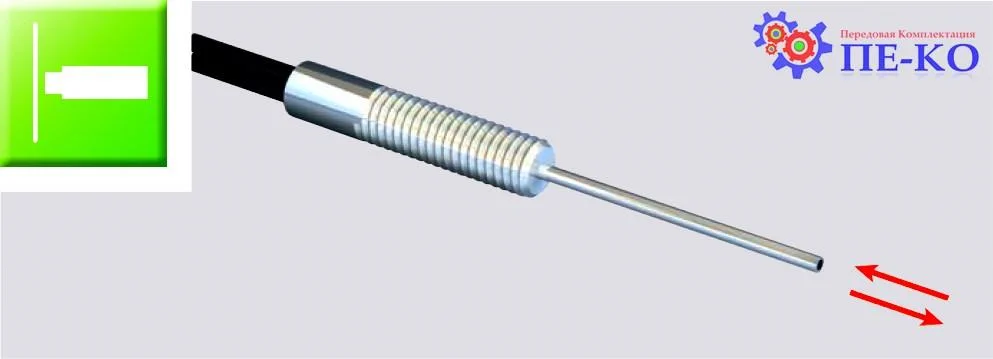

Довгий наконечник головки
Світловоди з довгими наконечниками легко розташувати навіть в обмеженому просторі. Це забезпечує надійне оброблення навіть невеликих елементів. Головки, що згинаються, забезпечують максимальну гнучкість для вирівнювання світлових променів.

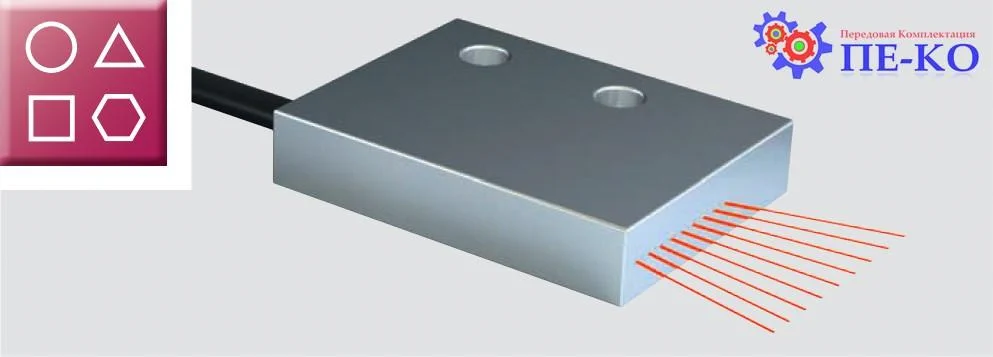

Сканування площі
Головки для сканування площі ідеально підходять для виявлення об'єктів у будь-якій точці у світловому масиві і для порівняння різниці висот. Додаткові щілинні діафрагми для обмеження області обробки дозволяють визначати навіть дуже маленькі елементи.
- Спрацювання від предметів з різними формами
- Виявлення предметів, що рухаються і вільно падають
- Контроль за кромкою
Назви: LL3-DZ01, LL3-DZ02, LL3-DZ03, LL3-TS10, LL3-TS14, LL3-TS40, LL3-TZ05, LL3-TZ06, LL3-T , LL3-TZ10
Термостійкі
Широкий асортимент термостійких кабелів від SICK задовольнить усі потреби. Цим волокнам по плечу витримати навколишню температуру до +350 °С. Для температур до +180 °C використовуються пластикові волокна, а для температур вище +200 °C - скляні.
- Термостійкі пластикові та скляні волокна
- Скло волокно з металевою оболонкою
- Підходить для високотемпературних застосувань до +350°C

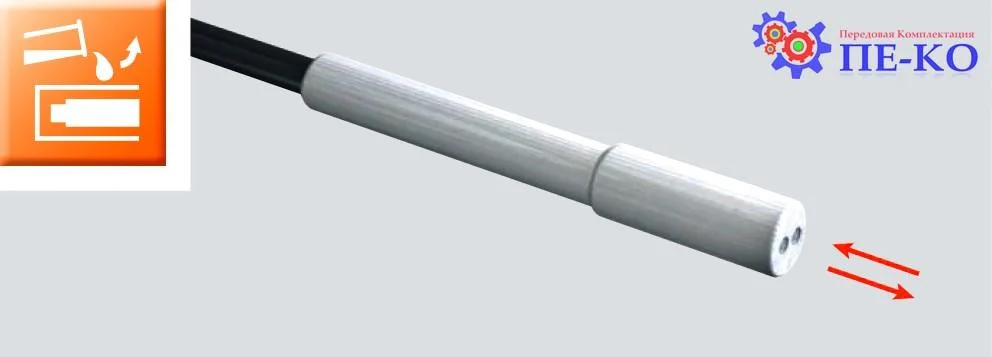

Масло- і хімічно стійкий
Застосування в областях, пов'язаних з частою очисткою або використанням хімічних речовин, вимагають рішення з міцними волокнами. Кабелі з тефлоновою оболонкою PTFE ідеально підходять для практично будь-якого агресивного середовища, зокрема для машин у харчовій промисловості, що піддаються SIP мийці
- Тефлонова оболонка
- Стійкий до широкого спектру хімічних речовин та засобів для чищення
- Підходить для харчової промисловості
Найменування: LL3-DY01, LL3-TY01 … LL3-TY05
Рівень рідини
Різні оптоволоконні рішення доступні для виявлення рідин і рівня рідини. Рівень рідини може бути визначений шляхом занурення або монтажу системи передавача/приймача в трубці. Доступні спеціальні волокна для визначення витоків.
- Кабелі для монтажу в трубах та для занурення в рідину
- Моделі для занурення виготовлені з тевлону та підходять для харчової промисловості
- Виявлення витоків
Назви: LL3-DF02-S01, LL3-DF04, LL3-DF05, LL3-DF07, LL3-DW01**, LL3-DW01-2**, LL3-DW02 , LL3-TF01, LL3-TW01**, LL3-TW01-2**
Відображення / прозорі об'єкти / напівпровідники
Головки з V-оптикою і фіксованим фокусом ідеально підходять для виявлення напівпровідникових пластин і скляних підкладок. Вони спеціально розроблені для блокування впливу фону.
- Виявлення скляної підкладки
- Розпізнавання сонячних батарей
- Індексування, наприклад, у FOUP (Front Opening Unified Pod)
Назви: LL3-DC03 … LL3-DC39, LL3-DH06 … LL3-DH11, LL3-DR09, LL3-TG01 … LL3-TG04, LL3-TR08, LL3-TR09 , LL3-TS22
Робототехніка
Ці спеціальні кабелі призначені для використання в роботизованих додатках, пов'язаних з множинними повторними згинаннями. Навіть після того, як пройшло більше 800 000 циклів вигину, якість передачі знижується менш ніж на 10%.
- Ідеально підходить для багаторазового згинання
- Виявлення присутності у захопленні
Найменування: LL3-DC04, LL3-DC06, LL3-DR01 … LL3-DR08, LL3-DT02, LL3-DT04, LL3-TR01 … LL3-TR06. >
Рефлекторні оптоволоконні датчики
Світловідбивні волокна ідеально підходять для виявлення прозорих об'єктів. Поляризаційний фільтр, вбудований в LL3-RR01, під силу обробляти навіть блискучі поверхні.
- Розпізнавання прозорих предметів, таких як плівка та пляшки
- Вбудований поляризаційний фільтр для безвідмовної обробки блискучих/відбивних об'єктів
LL3-RB01, LL3-RB02, LL3-RG01, LL3-RR01
Наконечник-адаптер для бар'єрних датчиків
Наконечники-адаптери доступні для різних волокон. Вони фокусують промінь світла. Робоча відстань значно збільшується за рахунок використання даного наконечника-адаптера. Моделі LL3-TA02 та LL3-TA05 відхиляють промінь на 90°. Наконечники сумісні з підсилювачами WLL170-2 та WLL180T.
LL3-TA01, LL3-TA01S, LL3-TA02, LL3-TA03, LL3-TA04, LL3-TA05
Наконечник-адаптер для рефлекторних датчиків
Наконечник-адаптер доступний для різних волокон. Вони фокусують світловий промінь ще більше. Для волокон відбивного принципу дії формується дуже світлова пляма, що дозволяє виявляти тонкі і маленькі елементи. Модель LL3-DA07 відхиляє промінь на 90 °.
LL3-DA01, LL3-DA02, LL3-DA03, LL3-DA04, LL3-DA05, LL3-DA06, LL3-DA07.
Оптововолоконні підсилювачі
Коли простір для установки є вкрай обмеженим або об'єкти, які будуть оброблені - крихітні, оптоволоконні датчики є ідеальним рішенням. Якщо необхідні ще більш високі вимоги, наприклад, діапазон сканування, термостійкість, міцність матеріалу або гнучкість - грамотне поєднання волоконно-оптичних підсилювачів і кабелів забезпечує ідеальне рішення. Широкий спектр волокон з певними для застосування оптичними головками гарантує, що
Переваги:
- Надійне та точне розпізнавання найменших елементів завдяки інноваційній, заснованій на мікроконтролері електроніці
- Електромагнітна сумісність, стійкість до високих температур та хімічних речовин, оскільки електроніка встановлюються окремо від волоконно-оптичної головки
- Економія місця монтажу навіть в умовах обмеженого простору
- Кілька варіантів налаштування забезпечують рішення для практично будь-якої програми
- Легка вага, підходить для використання на руці робота
- Універсальні можливості завдяки великому вибору кабелів
Універсальний оптоволоконний підсилювач SICK WLL170-2
Простота в експлуатації волоконно-оптичного датчика. Просте регулювання за допомогою потенціометра або кнопки навчання. Пристрої оптимізовані для окремих програм:
- Стандартні програми
- Високошвидкісні завдання (50 мкс)
- Легке виявлення, контраст із зеленим світлодіодним випромінювачем
Високопродуктивний SICK WLL180T
Найшвидший у світі волоконно-оптичний датчик у своєму класі з часом відгуку 16 мкс. Він надійно розпізнає до 31 250 заготовок за секунду. З WLL180T та відповідними волокнами можна сканувати навіть відстань до 20 м. Потужний промінь світла проникає крізь частинки пилу, диму чи пари у повітрі. Заготівлі виявляються навіть у складних умовах, таких як пил, туман чи спрей. Гарантує легке читання: 7-сегментний дисплей можна повернути головою вниз в умовах складної установки. До 16 пристроїв синхронізуються як шини. Це запобігає взаємним перешкодам у разі тісно змонтованих волоконно-оптичних головок. Функція копіювання налаштувань полегшує введення в експлуатацію. Усі параметри будуть скопійовані на інші пристрої шини під час натискання кнопки. Конструкція штепсельної вилки/розетки дозволяє легко встановлювати на монтажну рейку. Усі підключені датчики WLL180T можуть бути встановлені на індивідуальному пристрої або через відповідні кабелі.
- Система для роботи, що не обслуговується: якщо, наприклад, інтенсивність світла зменшується через пил, це буде виявлено, і поріг перемикання відповідним чином компенсується. Поріг перемикання автоматично відкалібрується після того, як оптика очищається.
- Регульований гістерезис: гістерезис регулюється в діапазоні від 1% до 40%. Це забезпечує гнучке налаштування для виявлення складних предметів.
Універсальність для стандартних застосувань
SICK WLL170-2
Це волоконно-оптичний підсилювач з простою операційною системою, який ідеально підходить для стандартних додатків, а також для завдань, де швидкий час відгуку має вирішальне значення. WLL170(T) варіант оптимізований для різних конкретних додатків. Пошук і виявлення найдрібніших елементів, кольорових міток або виявлення контрастів кольорів, ви можете вибрати між пристроями з червоним або зеленим світлодіодом: WLL170T-2 з функцією автоматичної комутації регулювання порогового значення за допомогою кнопки або кабелю, або WLL170-2 з ручними порогами перемикання регулювання допомогою потенціометра. Обидві моделі доступні у версії високої швидкості перемикання частотою 10 кГц для дуже малого часу відгуку. Завдання виявлення обробляються надійно та безпечно за допомогою світловодів серії LL3.
З першого погляду
- Швидкий час відгуку (50 мкс)
- Переключення регулювання порога через потенціометр, кнопкою навчання або кабелем
- 4 різні режими навчання
- Проста установка
- Червоний або зелений світлодіод випромінювача
Ваші переваги
- Надійний, швидкий процес обробки
- Низькі витрати на встановлення через короткий час введення в експлуатацію
- Оптимальне налаштування для кожної програми завдяки різним режимам
- Випромінене світло ідеально підходить для кольору або контрастного виявлення
- Простота в експлуатації оптоволоконного датчика завдяки настройкам за допомогою потенціометра, датчика положення та перемикача
Назви серії WLL170: WLL170-2P132, WLL170-2P330, WLL170-2P430, WLL170-2N132, WLL170-2N330, WLL 2P162, WLL170-2P360, WLL170-2P460, WLL170-2N162, WLL170-2N360, WLL170-2N460, WLL170-2P192, WLL170-2P390, WLL172-2
Назви серії WLL170T: WL170T-2P330 WLL170T-2N330 2N430, WLL170T-2P360, WLL170T-2N360, WLL170T-2P162, WLL170T-2P460, WLL170T-2N162, WLL170T-2N460, WLL170T-2P390, WLL170T-2N390, WLL170T-2P192, WLL170T-2P490, WLL170T-2N192, WLL170T-2N490
SICK WLL180T
WLL180T забезпечує найшвидший у світі час відгуку - всього 16 мікросекунд. У той же час датчик пропонує максимальні значення діапазону сканування та оперативного резерву через його високу інтенсивність світла та роздільної здатності. Це значно збільшує надійність процесу при використанні в умовах підвищеної запиленості або вологого середовища. Введення в експлуатацію простий - або за допомогою зовнішнього входу навчання або безпосередньо на блоці керування. Всі кроки програмування, цільові та фактичні значення стану відображаються на двох чотиризначних дисплеях. WLL180T можна використовувати або як окремий датчик або в конфігурації шини, залежно від ваших вимог. У конфігурації шини датчик є мережним через внутрішні шини, включення налаштування на один WLL180T для копіювання всіх інших пристроїв на шині.
З першого погляду
- Швидкий час відгуку до 16 мкс
- Діапазон сканування до 20 м, відстань сканування до 1,40 м
- Bus-сумісні з анти-інтерференцією
- Два 4-значні цифрові дисплеї
- Регульований гістерезис
- Обертовий дисплей
- Обробка сигналів з високою роздільною здатністю
- Програмовані тимчасові затримки
Ваші переваги
- Надійний, швидкий процес виявлення
- Всі оброблені предмети виявляються безвідмовно, навіть у найскладніших умовах навколишнього середовища, таких як пил, спрей або туман
- Завдяки шині, тісно встановлені волоконно-оптичні головки не впливають одна на одну
- Легкий контроль параметрів процесу
- Гістерезис адаптується відповідно до програми, наприклад, при виявленні крихітних або прозорих предметів
- Дисплей легко читати навіть в умовах складної установки
- Малі елементи розпізнаються завдяки обробці сигналів високої роздільної здатності
- Час затримки можна регулювати індивідуально відповідно до програми
WLL180T-P432, WLL180T-P434, WLL180T-N432, WLL180T-N434, WLL180T-M432, WLL180T-M333, WLL180L-4 -F232, WLL180T-F333, WLL180T-F434, WLL180T-E232, WLL180T-E434, WLL180T-P474, WLL180T-N474
Ви можете замовити та купити весь асортимент продукції SICK в Україні за найкращими цінами, надіславши нам запит на адресу office@pe-ko.com.ua або зателефонувавши нам за телефоном у Києві (044) 332-90-05. Наявність на складі та термін поставки на запит. Компанія "ПЕ-КО" – дистриб'ютор SICK в Україні.
