Нові щілинні датчики етикеток Leuze electronic
Нова лінійка щілинних датчиків з першим у світі комбінованим 2 в 1 датчиком GSX14E
Вилкові датчики для етикетувальних машин, що використовуються в пакувальній промисловості
В пакувальній промисловості використовуються етикетки різних форматів, розмірів, матеріалів та текстур, які прикріплюються до продуктів та упаковки за допомогою етикетувальних машин. У цьому процесі дуже важливою є точність розміщення етикеток. Розміщення етикетки визначає точне розміщення етикетки на продукті або упаковці навіть за високих швидкостей конвеєра. Для досягнення такої високої точності розміщення етикеток є критично важливим, щоб етикетки були надійно виявлені. Тут на допомогу приходять вилкові датчики. Вони об'єднують передавач і приймач в один пристрій, отже, відрізняються високою експлуатаційною надійністю. Їх відрізняє простий монтаж без необхідності вирівнювання та висока чутливість.

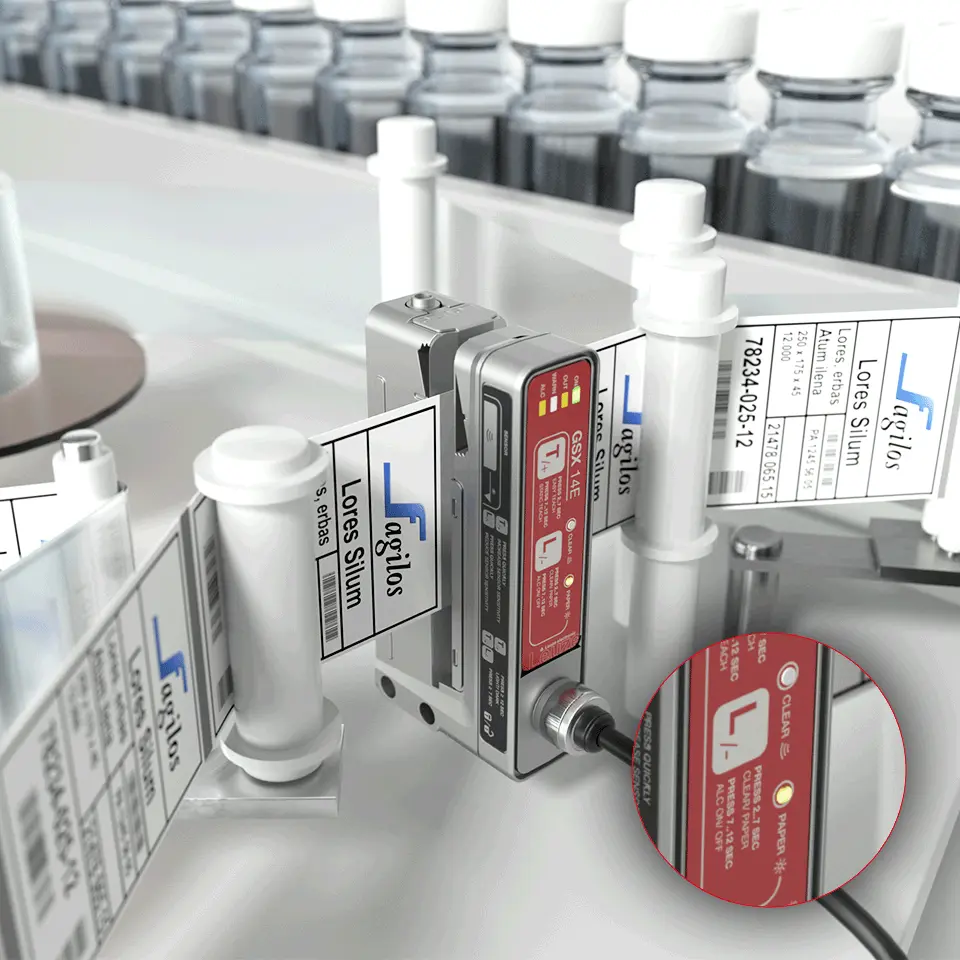

GSX14E: Перший у світі щілинний датчик "два в одному" з ультразвуковою та оптичною технологіями в одному корпусі
Вилковий датчик GSX - це перший у світі датчик такого роду, який поєднує два методи виявлення - ультразвук і світло в одному корпусі. Він поєднує переваги обох принципів і може використовуватись дуже гнучко. Він надійно, швидко та точно виявляє широкий спектр етикеток, незалежно від їхнього матеріалу та характеристик поверхні. Навіть етикетки, виготовлені з неоднорідного матеріалу БОПП з кавітацією, можуть бути надійно виявлені завдяки оптичному принципу роботи. Таким чином, вилковий датчик особливо підходить для додатків, де необхідно виявляти широкий спектр етикеток, що в минулому часто вимагало використання декількох різних датчиків.
- Універсальне застосування для виявлення всіх типів етикеточних матеріалів.
- Користувач заощаджує не тільки місце, але й додатковий час та витрати на встановлення.
- Ідеально підходить для етикетувальних машин, які працюють з типами етикеток, що змінюються.
Ваші переваги:
- Надійне виявлення етикеток із широкого спектру матеріалів та текстур забезпечує високу продуктивність машини та запобігає простоям.
- При перемиканні рулонів етикеток не потрібно перенастроювати датчик. Коротший час налаштування призводить до збільшення обсягів виробництва.
- Швидке та просте налаштування датчика завдяки простому навчанню комбінації етикетка / носій за допомогою кнопки навчання. Для всіх об'єктів потрібне лише одне монтажне положення.
- Надійна робота навіть у разі забруднення та відмінностей у матеріалах етикетки/основи за рахунок автоматичного регулювання порога перемикання.
- IO-Link для простої інтеграції додаткових функцій у систему керування машиною, наприклад, простої зміни формату для заміни рулону, віддаленого навчання або блокування кнопок сенсора
Додатки з машинами для етикетування:

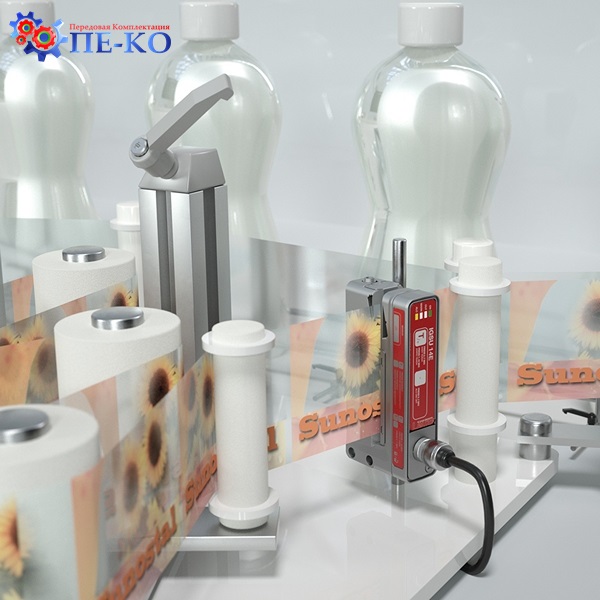

Виявлення непрозорих етикеток на несучій стрічці
Вимога:
Для нанесення непрозорих етикеток на продукти/пакування з точним позиціонуванням критично важливо надійно виявляти етикетки (або проміжки між двома етикетками) на несучій стрічці. Оптичні вилкові датчики повинні бути здатні надійно виявляти етикетки складної форми (наприклад, круглі або овальні), щоб запобігти простою машини або неточному дозування через ненадійне виявлення. Датчик етикеток повинен легко налаштовуватись для всіх типів наклейок.
Рішення:
Оптичні вилкові датчики GS61 та GS63B надійно виявляють усі непрозорі етикетки, навіть якщо вони мають неправильну форму та контури. Це означає, що машини можуть бути оснащені лише одним щілинним датчиком незалежно від сфери застосування. Вони легко налаштовуються за допомогою потенціометра або використовуючи функцію навчання за допомогою всього однієї кнопки. Витончений дизайн (зменшена висота вилки) дозволяє встановлювати датчики близько місця видачі.
Виявлення прозорих або напівпрозорих етикеток на несучій стрічці
Вимога:
Для нанесення етикеток на продукти/пакування з точним позиціонуванням критично важливо надійно виявляти етикетки (або проміжки між ними) на стрічці, що несе. Використовуючи ультразвукову технологію, щілинний датчик може легко виявляти прозорі або напівпрозорі етикетки складної форми (наприклад, круглі або овальні), щоб запобігти простою машини або неточному дозування через ненадійне виявлення. Датчик вилки повинен легко налаштовуватись для всіх типів етикеток.
Рішення:
Ультразвукові щілинні датчики GSU12, GSU14E та IGSU14E можуть надійно виявляти всі типи етикеток – незалежно від того, напівпрозорі етикетки чи ні. Це означає, що машини можуть бути оснащені лише одним датчиком вилки незалежно від сфери застосування. Щілинний датчик GSX14E, який поєднує в собі ультразвукову та оптичну систему в одному корпусі, може навіть надійно виявляти етикетки, виготовлені з неоднорідної БОПП-плівки, де є ймовірність виникнення ультразвукової кавітації.
Який датчик підходить для тієї чи іншої комбінації етикеток та основи?
 |
 |
 |
 |
 |
||||
 |
Етикетка | Не прозора | Прозора | Металізир. | Буклет | БОПП плівка | ||
| Основа | ||||||||
 |
GS63B, GS61 | Оптичний | Не прозора | • | • | • | • | |
| Прозора | • | • | • | • | ||||
 |
GSU12, (I)GSU14E
|
Ультразвуковий | Не прозора | • | • | • | • | |
| Прозора | • | • | • | • | ||||
 |
GSX14E
|
Ультразвуковий + проптичний |
Не прозора | • | • | • | • | • |
| Прозора | • | • | • | • | • | |||
Основні особливості нового універсального 2 в 1 датчика GSX14E
GSU14E з IO-Link: просте налаштування + можливість управління принципами виявлення

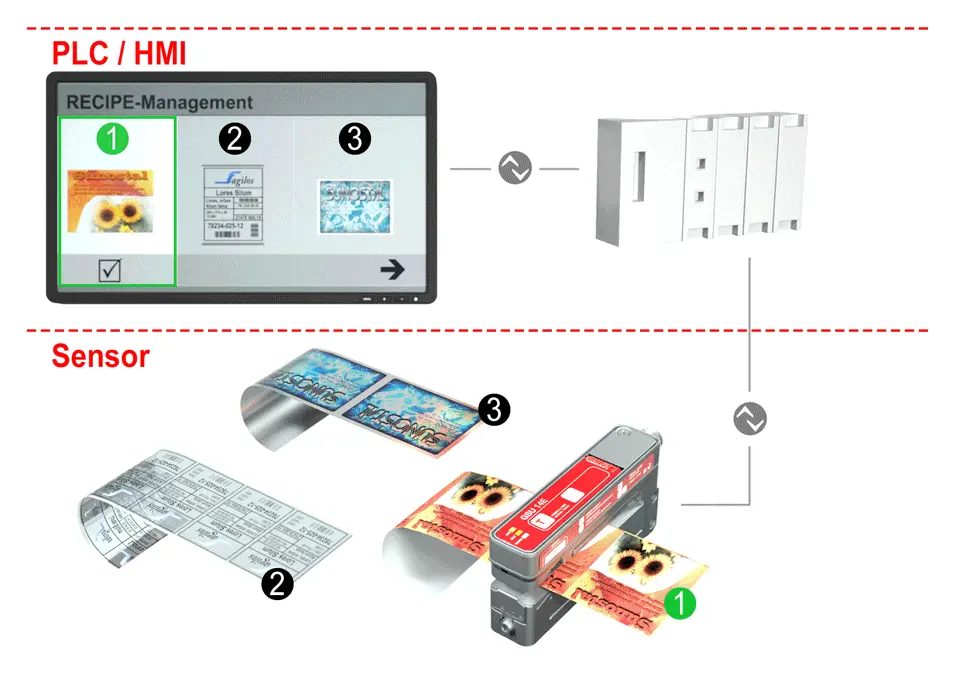

Часто буває необхідно, щоб одна етикетувальна машина виявляла етикетки різних форматів, виготовлені з різних матеріалів. Щоб уникнути додаткового часу на налаштування або повторного навчання датчика вилки при заміні рулонів на етикетку нового типу, можна використовувати інтерфейс IO-Link для зручного перемикання формату на етикетку іншого типу шляхом простого завантаження відповідного навчання в датчик.
- Зручне перемикання формату на інший тип етикеток шляхом завантаження відповідного набору параметрів, включаючи навчальне значення, у щілинний датчик
- Не потрібно витрачати часу на налаштування та повторне навчання датчика при зміні рулонів
- Легка зміна формату шляхом вибору відповідного параметра для відповідної етикетки
- Зручний вибір параметра безпосередньо через панель керування

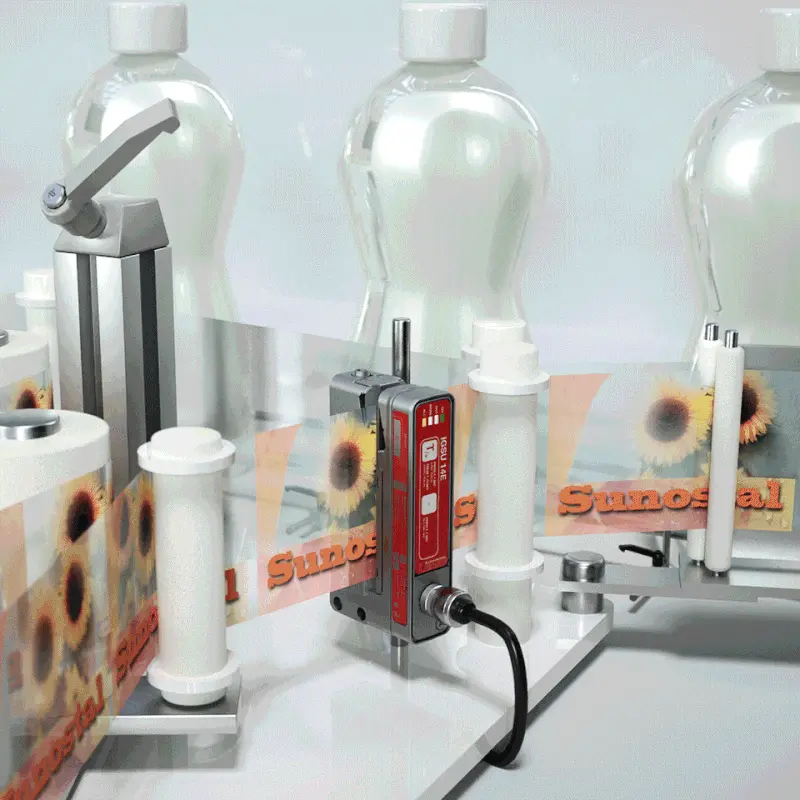

IGSU14E з функцією простого навчання easyTeach та функцією ALC
Просте налаштування за допомогою двох кнопок, а також автоматичні функції easyTeach та ALC (Auto Level Control) для автоматичного коригування чутливості під час експлуатації.
- Автоматична перенастройка зберігає повторювані налаштування у разі зміни характеристик матеріалу етикеток або носія, тим самим скорочуючи час простою системи.
- Значно більш висока функціональна надійність завдяки оптимізації порога спрацьовування
- Скорочення часу простою через заміну матеріалів для етикеток або носіїв
IGSU14E для виявлення стиків
Підходить для безпечного виявлення стиків на папері, плівці або пластиковому полотні. Є вбудована функція виявлення розривів паперу. Простий процес навчання на аркуші з рухомим стиком або без нього. Комутаційний сигнал із розтягуванням імпульсу (можна вимкнути). Відображення помилок навчання або розривів паперу через вихід тривоги або інтерфейс IO-Link.
Технічні властивості
 |
 |
 |
 |
|
| GSU12 | GSU14E | IGSU14E | GSX14E | |
| Принцип виявлення | Ультразвуковий | Ультразвуковий | Ультразвуковий | Ультразвуковий + оптичний |
| Частота перемикання | ~1.75 kHz | ~2 kHz | ~2 kHz | Ультразвуковий: ~ 2 kHz Оптичний: ~9 kHz |
| Час відгуку | < 0.24 ms | < 0.2 ms | < 0.2 ms | Ультразвуковий: < 0.2 ms Оптичний: < 0.05 ms |
| Управління | 1 кнопка навчання | 2 кнопки | 2 кнопки | 2 кнопки |
| Параметри навчання | Ручне навчання | Ручне навчання | EasyTeach, статичне навчання | EasyTeach, статичне навчання |
| Видалене навчання | – | Так | Так | Так |
| IO-Link | – | V1.1 (SmartSensorProfile, COM3) | V1.1 (SmartSensorProfile, COM3) | V1.1 (SmartSensorProfile, COM3) |
| функція ALC | – | – | Так | Так |
| Вихід тривоги | – | – | Так | Так |
| Розміри корпусу | 96×22×46.9 мм | 96×22×46.9 мм | 96×22×46.9 мм | 96×22×46.9 мм |
| Матеріал корпусу | Цинковий, порошкове фарбування | Цинковий, нікельований | Цинковий, нікельований | Цинковий, нікельований |
| Ширина щілини | 4 мм | 4 мм | 4 мм | 4 мм |
| Глибина щілини | 80 мм | 80 мм | 80 мм | 80 мм |
| Роз'єм | M12, 5-контактів | M12, 5-контактів | M12, 5-контактів | M12, 5-контактів |
| Ступінь захисту | IP 65 | IP 65 | IP 65 | IP 65 |
