Огляд датчиків M.D. Micro Detectors

Більше 50 років у світі автоматизації, але, насамперед, понад 50 років задоволення вимог кожного клієнта дозволили Micro Detectors створити не лише широкий асортимент стандартних індуктивних датчиків, які можуть задовольнити будь-які умови застосування, але й внесли значний внесок у збільшення можливостей та бажання спеціалізуватися на асортименті продукції, де реальна різниця досягається за рахунок високого технологічного рівня, міцності, витривалості та продуктивності. За останні кілька років компанія спеціалізувалася на серії індуктивних датчиків, певних "нішів" (як за продуктивністю, так і за завданнями, в яких вони використовуються), таких як мініатюрні датчики, кубічні моделі з прямокутним корпусом, для застосування в харчовій промисловості або з аналоговим виходом, які ще більше зміцнили ідентичність MD на ринку як постачальника, здатного слідувати за своїми клієнтами у всіх галузях, включаючи найекстремальніші, де точність та надійність є основними характеристиками.

ДАТЧИКИ НАБЛИЖЕННЯ

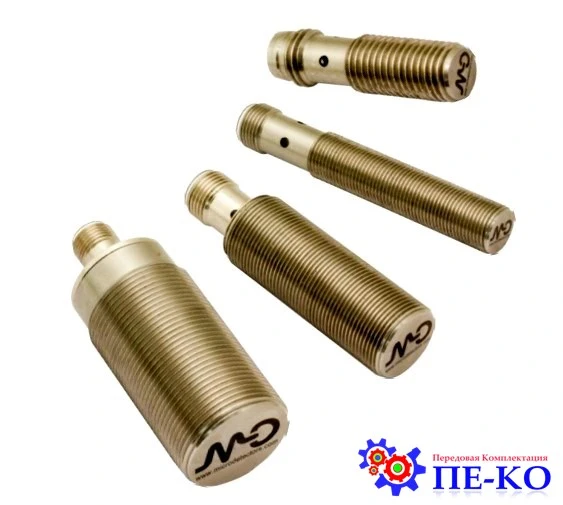

MD MicroDetectors розробив нове сімейство індуктивних датчиків з металевими поверхнями, т.з. Metal Face, з герметичними корпусами повністю з нержавіючої сталі AISI 316L. Ці датчики створюються для важких умов через їх стійкість до вібрації та ударів, які в стандартних датчиках викликали б збої у їхній нормальній роботі.

Механічна конструкція цих сенсорів дозволяє їм бути стійкими до води при промиванні водою при високому тиску і температурі з агресивними миючими засобами, що використовуються під час миття обладнання в харчовій промисловості . При цьому вдалося зберегти широкий робочий температурний діапазон від -25 до +70 °C.

Наявні моделі:

• FMD1 - Корпус M5 з робочою відстанню 1 мм (установка врівень)
• FMES і FME6 (короткий корпус) - M8 на 2 мм (урівень)
• FMM6 - M12 на 3 мм (урівень)
• FMK6 - M18 на 6 мм (урівень)
• FMT6 - M30 на 10 мм (урівень)

Нові Metal Face датчики серії FM реалізовані з використанням технології ASIC, яка гарантує:

• високу термічну стабільність за будь-яких умов експлуатації;
• високу повторюваність характеристик датчика;
• просту установку.

Переваги сенсорів із повністю металевим корпусом:

• Висока ударна стійкість при ударах, викликаних матеріалами, які можуть потрапити безпосередньо в головку датчика, зокрема:
• FMT6 пройшли тест IK10 (енергія удару 20 Дж)
• FMK6 пройшли тест IK08 (енергія удару 5 Дж
• FMM6 пройшли тест IK05 (енергія удару 0,7 Дж)
• FME* пройшли тест IK05 (енергія удару 0,7 Дж)
• FMD1 пройшли тест IK06 (енергія удару 1 Дж)
• Висока стійкість до стирання поверхні
• Ступінь захисту IP69K. І різьбовий корпус і "лицьова" чутлива частина датчика виготовлені з одної  Сенсори були сертифіковані по найвищому ступеню захисту IP69K, яка виключає проникнення води, пилу та олії відповідно до стандарту IEC60539. Зокрема, датчики під час перевірки були піддані випробуванню водою при високому тиску від 80 до 100 бар, швидкість потоку від 14 до 16 л/хв і температурі +80 °С.
• Висока стійкість до корозії, включаючи вплив соляного туману. Завдяки самим властивостям матеріалу, який використовується при виготовленні корпусів нової родини датчиків FM, MicroDetectors фактично вирішили використовувати тільки нержавіючу лінію. /li>
• Висока стійкість до миючих та дезінфікуючих засобів, що використовуються в харчовій промисловості.
• Стійкість до високих тисків. Серія FM була протестована шляхом встановлення їх у гідравлічному контурі та тиском до 80-100 бар.

Високий технологічний контент, який MD продовжує представляти, зокрема, в останні кілька років, зробив свій внесок у реалізацію сімейства датчиків з повністюметалевим корпусом, надзвичайно маленьким по розміром, високопродуктивним та високотехнологічним, високонадійним. Ці продукти, безумовно, перевершують асортимент продуктів MD, але, перш за все, вони дають нашим клієнтам можливість охопити дедалі більше нових галузей та програм.

Основні області застосування, в яких нові повністю металеві індуктивні датчики MD MicroDetectors можуть використовуватися:

• Харчова промисловість завдяки корпусу з нержавіючої сталі AISI316L та ступеню захисту IP68 / IP69K
• Наявність солоного туману (порти, морські судна), завдяки високій корозійній стійкості корпусів з нержавіючої сталі;
• Підрахунок обертів двигуна в агресивних середовищах (вітрові турбіни) при тривалому впливі на елементи;
• Переміщення об'єктів, навіть більших розмірів, що може призвести до коливань або деформацій металевих структур.

MD MicroDetectors завжди готовий спробувати нові області та нові програми і ми хотіли б запропонувати вам якнайшвидше спробувати щоб ви могли продовжувати рости разом з нами і для вас!

Серія FMD1 у корпусі M5

• Відстань спрацьовування: 1 мм
• Ступінь удароміцності: IK06
• Ступінь захисту: IP68 / IP69K
• Роз'єм M8 або кабельний вивід
• Вихідна логіка PNP або NPN
• Вихідний стан NO або NC

Серія FMES у корпусі M8

• Відстань спрацьовування: 2 мм
• Ступінь опору ударам: IK05
• Ступінь захисту: IP68 / IP69K
• Роз'єм M8 або кабельний вивід
• Вихідна логіка PNP або NPN
• Вихідний стан NO або NC

Серія FMM6 у корпусі M12

• Відстань спрацьовування: 3 мм
• Ступінь опору ударам: IK05
• Ступінь захисту: IP68 / IP69K
• Роз'єм M12 або кабельний вивід
• Вихідна логіка PNP або NPN
• Вихідний стан NO або NC

Серія FMK6 у корпусі M18

• Відстань спрацьовування: 6 мм
• Ступінь удароміцності: IK08
• Ступінь захисту: IP68 / IP69K
• Роз'єм M12 або кабельний вивід
• Вихідна логіка PNP або NPN
• Вихідний стан NO або NC

Серія FMT6у корпусіM30

• Відстань спрацьовування: 1 мм
• Ступінь удароміцності: IK10
• Ступінь захисту: IP68 / IP69K
• Роз'єм M8 або кабельний вивід
• Вихідна логіка PNP або NPN
• Вихідний стан NO або NC

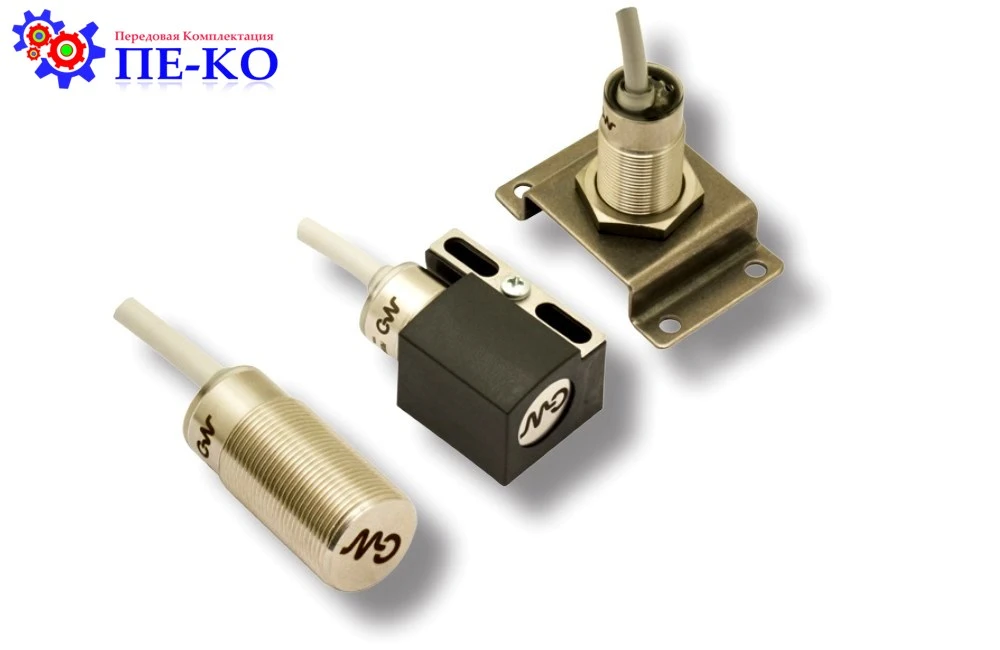

Нові AC-DCіндуктивні датчики

Індуктивні датчики використовуються в багатьох галузях промисловості, і саме тому MD завжди шукає рішення, які, з одного боку, збагачують свою технологічну спадщину за допомогою впровадження більш досконалих серій ( останній приклад – цільнометалевий індуктивний датчик нового покоління) та з іншого боку покращують поточний асортимент більш стандартних продуктів. Ось чому, отримавши ідею від існуючих сімейств VM, VK та VT, Micro Detectors створив нове сімейство V3, яке було оновлено в порівнянні з поточним пакетом. Основна відмінність полягає у можливості використання живлення як змінним, так і постійним струмом, і ця опція, у розмірі M8, унікальна в панорамі датчиків промислової автоматизації для задоволення всіх потреб, у яких є мініатюрні вироби обов'язковими. Звичайно, всі стандартні циліндричні датчики розміром M12 – M30 також доступні. Нова родина продуктів є повною, з усіх точок зору, вона пропонує:

• модель з однією або двома відстанями спрацьовування
• екрановані та неекрановані моделі
• моделі з кабелями та гніздами

Всі вироби виготовлені в металевому корпусі та заповнені смолою, для захисту характеристик якості та міцності з часом, необхідних елементів для MD MicroDetectors.

Аналізуючи більше в технічних характеристиках, необхідно підкреслити:

• напруга живлення 20-120 VAC/VDC для моделі M8 та 20-250 VAC/VDC для всіх інших діаметрів
• низький струм витоку (<1 мА) з постійною перевагою - можливість витримувати високі імпедансні навантаження; на вхід контролера, таким чином, подається дуже низький струм живлення та взаємини між струмом навантаження та струмом дуже високої напруги
• вихідний струм 100 мА для моделі M8 та 250 мА для всіх інших моделей
• Всі моделі, навіть M8, захищені від коротких замикань в обох режимах (AC і DC) і з цієї причини можливе неправильне з'єднання не впливає на роботу датчика. Датчики нової серії V3 також добре захищені від навантаження.
• нові V3 датчики можуть працювати з постійним і змінним струмом живлення і з низьким падінням напруги, що має більшу напругу на навантаженні
• при роботі в постійному струмі можна змінити операцію від NO до NC (і навпаки), просто змінивши положення джерела живлення
• вироби з роз'ємами марковані лазером
• світлодіод високої яскравості

Як завжди, MD шукає переваги та технологічну унікальність навіть у стандартних продуктах, які підходять для всіх галузей та потреб, щоб повністю реагувати на застосування своїх клієнтів.

V3E1 - індуктивний датчик у корпусі M8 з AC/DC напругою живлення

• Робоча напруга: 20 ... 250 VAC / VDC
• Діапазон спрацьовування: екранований 1,75 мм, неекранований 3 мм
• Вихід NO або NC можна вибрати при постійному струмі живлення
• Кабельний вивід або роз'єм M8

V3M1 - М12 з постійною та змінною напругою живлення

• Робоча напруга: 20 ... 250 VAC / VDC
• Діапазон вимірювання: екранований 4 мм, неекранований 6 мм
• Вихід NO або NC можна вибрати при постійному струмі живлення
• Кабельний вивід або роз'єм M12 (подвійний шпонковий паз)

V3K1 - Корпус M18 з AC/DC живленням

• Робоча напруга: 20 ... 250 VAC / VDC
• Діапазон спрацьовування: екранований 6 мм, неекранований 10 мм
• Вихід NO або NC можна вибрати при постійному струмі живлення
• Кабельний вивід або роз'єм M12 (подвійний шпонковий паз)

V3T1 - AC/DC датчик M30

• Робоча напруга: 20 ... 250 VAC / VDC
• Діапазон чутливості: екранований 12 мм, неекранований 18 мм
• Вихід NO або NC можна вибрати при постійному струмі живлення
• Кабельний вивід або роз'єм M12 (подвійний шпонковий паз)

Люмінесцентні датчики LDLV

Якщо подивитися на флагманські продукти, розроблені нещодавно в області фотоелектричних датчиків (згадайте, наприклад, наприклад, маленький кубічний фотодатчик з придушенням фону QMRS), існує дуже багато випадків застосування, в яких люмінесцентний датчик&lbsp;LDLV, один з наших історичних продуктів, дійсно показує видатні результати. Багато клієнтів вважають цей датчик дуже високопродуктивним. LDLV випромінює ультрафіолетовий світла і використовує властивості люмінесценції деяких типів матеріалів. Він був розроблений для виявлення невидимих для людини міток, намальованих на керамічній плитці люмінесцентними ручками. Хорошою новиною є те, що папір, що містить целюлозу, має цю властивість спочатку, т.к. папір та деревина при опроміненні ультрафіолетом світиться, на відміну від металу чи пластику. Тому будь-яка етикетка, неважливо біла, червона, чорна, прозора, якщо вона наклеєна на скло, пляшку, коробку, контейнер, навіть якщо контейнер з паперу, може бути виявлена датчиком LDLV.

- Випромінювання ультрафіолетового світла
- Навчання кнопкою або з дроту
- Багатофункціональний світлодіодний індикатор стану
- Світлове або темнове спрацьовування
- Можливість вибору затримки часу
- Повний захист від електричних пошкоджень
- IP65

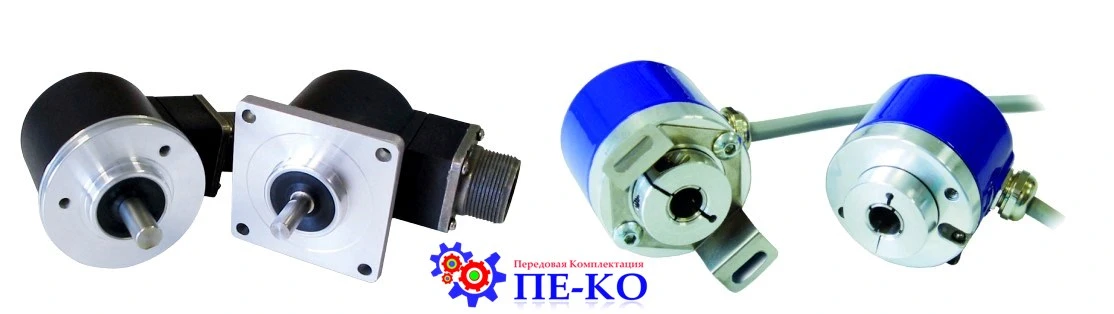

Енкодери

MDI 40 A - Мініатюрні енкодери діаметром 42 мм для стандартних застосувань

• 3-канальний енкодер (A / B / Z) до 2500 імпульсів/обіг
• Живлення до +30 В постійного струму, доступні з кількома електронними виходами
• Вихідна частота до 220 кГц
• Кабельний вивід, роз'єм на кінці кабелю
• Суцільний вал діаметром 6 мм
• Монтаж затискним фланцем

MDI 58 B / C - Стандартні енкодери діаметром 58 мм для промислового застосування з високими вимогами до механічної стійкості

• 3-канальний енкодер (A / B / Z) до 2500 імпульсів/обіг
• Живлення до +30 В постійного струму, доступні з кількома електронними виходами
• Вихідна частота до 220 кГц
• Кабельний вивід або гніздо
• Суцільний вал діаметром до 10 мм
• Монтаж синхронним, затискним фланцем

MDI 63 A/D - Стандартна серія діаметром 63 мм з високою міцністю

• 3-канальний енкодер (A / B / Z) до 2500 імпульсів/обіг
• Живлення до +30 В постійного струму, доступні з кількома електронними виходами
• Вихідна частота до 220 кГц
• Кабельний вивід або гніздо
• Суцільний вал діаметром до 10 мм
• Монтаж за допомогою синхронного або центруючого 2,5-дюймового квадратного фланця

MDI 38 F/G - Мініатюрний стандартний енкодер діаметром 38 мм

• 3-канальний енкодер (A / B / Z) до 2500 імпульсів/обіг
• Живлення до +30 В постійного струму, доступні з кількома електронними виходами
• Вихідна частота до 220 кГц
• Кабельний вивід, роз'єм на кінці кабелю
• Металева кришка для високого механічного захисту IP
• Сліпий порожнистий вал діаметром до 10 мм
• Монтаж за допомогою муфти статора або штифта

MDI 58 F / G - MDI 63 F / G – Енкодери з порожнім валом для стандартного промислового застосування

• 3-канальний енкодер (A / B / Z) до 2500 імпульсів/обіг
• Живлення до +30 В постійного струму, доступні з кількома електронними виходами
• Вихідна частота до 220 кГц
• Кабельний вивід або гніздо
• Сліпий порожнистий вал діаметром до 15 мм
• Монтаж за допомогою муфти статора, пружини або проти обертання

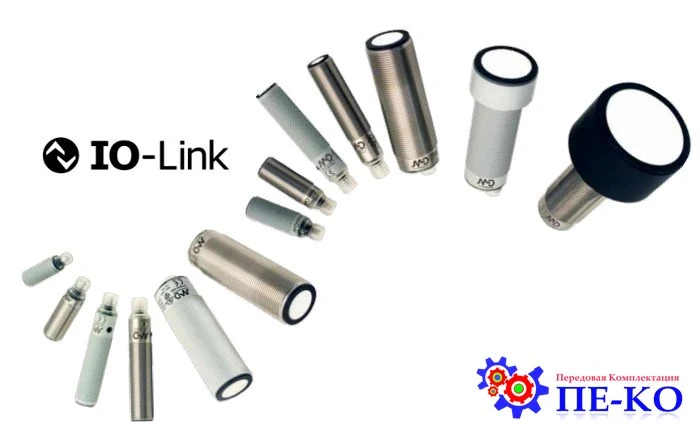

Ультразвукові датчики

У новій серії UK1 (стандарт M18) і в основному в UT1, UT2 та UT5 серії (Стандарт M30 та великий фронт) ви хочете, мати можливість вибирати 3 різних функціональність на тому ж датчику, просто натиснувши маленьку кнопку навчання. Поєднання сигнальних світлодіодів (Зелений для отриманих луна та 2 жовті світлодіоди для 2 виходів) гарантує, що вибір зроблений, але насамперед у простий та інтуїтивно зрозумілий спосіб, був обраний завдяки новому та простому меню програмування.

Стандартні версії, запропоновані в наших нових ультразвукових датчиках, UK1, UT1, UT2 та UT5, будуть наступними:

• цифровий одиночний вихід (NPN або PNP - NO/NC) з функцією синхронізації для усунення перешкод у додатках, де використовуються кілька ультразвукових датчиків;
• Аналоговий одиночний вихід (I або V - позитивна/негативна рампа) з функцією синхронізації;
• Змішаний вихід (1 x цифровий + 1 x аналоговий) з функцією синхронізації;
• Подвійний цифровий вихід (NPN або PNP - стандартне вікно/кодоване вікно/гістерезис) з функцією синхронізації;
• Подвійний цифровий вихід (NPN або PNP - стандартне / кодоване / гістерезисне вікно) + 1 аналоговий вихід (I або V) без функції подвійної синхронізації.< /li>

Фактично, у нашому останньому випуску ми оголосили, що наступним кроком у розробці цього продукту стане впровадження зв'язку IO-Link. Від нашого рішення до фактичної реалізації ми справді досягли великих успіхів. Фактично, версії IO-Link тепер доступні як у скороченій моделі (UK6), так і стандартній моделі M18 (UK1), як і конфігурація профілю Smart Sensor. Ще більш проста та повна платформа для користувача.

У світі Industry 4.0, що розвивається у стрибках і межах, ми отримуємо більшу і активнішу участь в інноваційній сфері ультразвуку, використовуючи всі можливості, які він тягне за собою .

Простота доступу до послуг у різних галузях виробництва, пропонована Industry 4.0, має на увазі, що продукти, що використовуються в різних лініях, завжди набувають нових можливостей з новими та більш налаштованими послугами, дотримуючись конкретних потреб клієнта. Саме з цієї причини MD надав ряд функцій у рамках інтерфейсу IODD, в якому оператор завжди може покладатися на високопродуктивний датчик, і, насамперед, надійний та зручний для своєї машини, після того, як він встановив його конфігурації.

Серія UK1 та UKR1 – циліндричний корпус M18, функція навчання

• Моделі з цифровим виходом, що налаштовується
• Моделі з аналоговим виходом напруги або струму
• Налаштування робочої зони (режим вікна або налаштування на режим об'єкта) за допомогою кнопки навчання (Teach-In)
• Многофункціональний світлодіод: стан виходу, регулювання та вибір NO/NC та нахилу аналогового виходу
• Корпус із нержавіючої сталі AISI 316L або пластику, вихід з 5-контактним роз'ємом M12 або кабельний вивід

Серія UK6 та UKR6 – циліндричний короткий, прямий корпус M18, функція навчання

• Дифузні датчики M18 з коротким корпусом
• Цифровий вихід
• Аналоговий вихід

Серія UT та UTR – циліндричний корпус M30 з кнопкою навчання

• Ультразвуковий датчик M30 зі стандартним корпусом і з великою головкою, високою продуктивністю та високою дальністю виявлення
• Моделі з аналоговим виходом струму або напруги
• Регульована робоча область (режим вікна або режим об'єкта) кнопка навчання для швидкої та простої установки
• Регульована функція гістерези: моделі з подвійним цифровим програмованим виходом для визначення рівня
• Два багатофункціональні світлодіоди: помаранчевий світлодіод для процедури налаштування та тип виходу та зелений світлодіод для вирівнювання мети

Серія UT5 - Циліндричні ультразвукові датчики M30 з кнопкою навчання

• Ультразвуковий сенсор з великою головкою M30 з високою продуктивністю та високою дальністю виявлення
• Моделі зі змішаними цифровими та аналоговими виходами для покращення оптимізації
• Налаштування робочої області за допомогою кнопки навчання
• Регульована функція гістерезису: модель з подвійним цифровим виходом налаштовується спеціально для застосування рівня виявлення
• 2 світлодіодні індикатори

Серія FC8 - Ультразвукові щілинні датчики етикеток

• Ультразвуковий датчик вилки для прозорих етикеток або будь-якого непрозорого матеріалу
• Роз'єм M8 4-полюсний
• Навчальні моделі з динамічним та дистанційним навчанням
• Ультразвукова технологія
• Невеликий розмір, алюмінієвий корпус
• NPN і PNP, світлове / темнове спрацьовування - параметри, що повністю настроюються
• Ширина щілини 3 мм, глибина щілини 69 мм
• Максимальна частота перемикання 1500 Гц

Серія TFM – мініатюрний оптичний лазерний датчик із принципом «вимірювання часу проходження світла»

• Цілком заповнений смолою
• 2 цифрові виходи
• Частота перемикання від 10 Гц до 80 Гц
• Інфрачервоне лазерне випромінювання (клас 1)
• Широкий кут випромінювання
• Вибирається вихід: PNP або Pushpull
• Роздільна здатність від 1 до 3 мм
• Ступінь захисту IP67 та повний захист від електричних пошкоджень
• Нова модель TFM2: середній діапазон відстані спрацьовування та велика частота перемикання (27 Гц)

Датчик вібрації та нахилу серії VBR

Характеристики

• Робоча частота: 0...400 Гц або 0...1200 Гц
• Шина RS485
• Налаштований аналоговий вихід
• Повний діапазон, що вибирається: ± 2g, ± 4g, ± 8g, ± 16g
• Корпус із нержавіючої сталі AISI316L, ступінь захисту IP67
• Роботапотремосям, технологія MEMS (Micro Electro-Mechanical Systems)

Датчик нахилу серії INC

Характеристики

• Роздільна здатність: 0,025 градуса
• Робочий діапазон 0...360 градусів
• Шина RS485
• Налаштований аналоговий вихід
• Регулювання: OFFSET, мінімальний кут, максимальний кут
• Корпус із нержавіючої сталі AISI 316L
• Одновісний
• Технологія MEMS (Micro Electro-Mechanical Systems)

Починаючи з 1971 року MD Micro Detectors SpA займається проектуванням та виробництвом широкого спектру промислових датчиків.

MD Micro Detectors SpA багаті традиційними та людськими, професійними та матеріальними ресурсами, що означає технологію, якість, надійність, безперервність, сервіс та інновації у всьому світі.;

Щоб краще зрозуміти технологічний рівень виробника, просто подумайте, що MD, наприклад, був першим виробником оптичних фотодатчиків у циліндричній формі M18, яка стала міжнародним стандартом.

На даний момент, портфель продуктів складається з: фотоелектричні оптичні датчики, індуктивні та ультразвукові датчики наближення, світлові завіси та бар'єри, датчики безпеки, аксесуари.

Якість підтверджується багатьма сертифікатами якості компанії: ISO 9001: 2008, CE, ATEX, cULus, «Diversey», TÜV, ECOLAB. Продукти MD для виробників харчових продуктів та суворих навколишніх середовищ відповідають параметрам захисту IP69K.

Компанія твердо вірить у важливість наявності внутрішньої компетентності та контролю всіх процесів, а також технології виробництва та продукції. MD твердо переконані, що італійський характер продукції та технологій є скарбом, що має неоціненне значення для наших клієнтів та наших партнерів.

Ви можете замовити та купити весь асортимент оптичних, ультразвукових, індуктивних датчиків та світлових завіс  за найкращими цінами, відправивши нам запит на адресу office@pe-ko.com.ua або зателефонувавши нам за телефону в Києві +38 (044) 332-20-05. Представництво МД Мікродетектрорс Україна. Ціна та термін поставки за запитом. Компанія "ПЕ-КО" – офіційний дистриб'ютор, дилер MD Micro Detectors в Україні.
