Огляд датчиків положення та тросових енкодерів ASM

Адаптація до ваших вимог

Фахівці ASM вже понад 40 років розробляють надійні датчики для контролю переміщення, кута та нахилу. Завдяки інноваційним сенсорним технологіям, сенсори ASM можуть справлятися із суворими умовами навколишнього середовища, такими як вологість, бруд, інтенсивне очищення, екстремальні коливання температури, удари та вібрація.

Надійні компоненти, тривалий термін служби

Інноваційні сенсорні технології є основою усієї лінійки сенсорів ASM. Безконтактні та, відповідно, беззносні методи вимірювання, а також надійні механічні компоненти роблять датчики ASM стійкими до впливу навколишнього середовища та гарантують тривалий термін служби. Спеціальні рішення, такі як запатентований поздовжній захист від води для критичної точки тросового введення та герметично закриті корпуси, забезпечують функціональну надійність та точність вимірювання навіть у найскладніших умовах експлуатації, наприклад, у галузі мобільних машин.

Передові технології з енкодерами ASM

Доступні на ринку технології енкодерів швидко досягають своєї межі в складних умовах експлуатації. Тому ASM розробила технологію магнітного абсолютного енкодера posihall. Технологія настільки надійна, що датчики працюють навіть тоді, коли корпус заповнений водою чи олією. Абсолютна технологія також гарантує, що правильні результати вимірювань відображаються відразу після збою живлення. Лінійки продуктів positape та posiwire оснащені цієютехнологией.

Сертифікований ISO менеджмент якості

Датчики ASM завжди були відомі своєю визначною якістю. DIN EN ISO 9001:2015 сертифікований менеджмент якості та використання найсучасніших технологій виробництва гарантують незмінно високу якість продукції.

Тросові датчики положення posiwire

Датчики нового покоління. Більш надійні, ніж будь-коли.

Нове покоління кабельних енкодерів posiwire з магнітними абсолютними енкодерами значно надійніше, ніж звичайні тросові датчики відстані:

• Технологія безконтактних магнітних багатозонних енкодерів не схильна до зносу і набагато перевершує оптичні енкодери та потенціометричні рішення, особливо в складних умовах навколишнього середовища.
• Датчики нового покоління доступні з резервними системами датчиків та оснащені моделями з оптичними енкодерами або потенціометрами.
• Асортимент також має моделі з вбудованим датчиком нахилу.

Технологія

Тросові енкодери posiwire визначають лінійне положення, розгортаючи вимірювальний трос з барабана. Цей процес включає систему з магнітним абсолютним енкодером, яка генерує показання обертання кабельного барабана. Згортання троса на барабан відбувається за рахунок пружини. Потім електронна схема датчика перетворює сигнал традиційні, стандартні для галузі типи вихідних сигналів.

Переваги:

• Надійніші за звичайні кабельні датчики завдяки абсолютним магнітним енкодерам
• Ступінь захисту до IP68 / IP69
• Стійкість до вібрації та ударів
• Лінійність до 0,01%
• Довжина вимірювання до 40 000 мм

WS31, WS42, WS10SG, WS10ZG, WS10, WS12, WS17KT, WS19KT, WS19KK, WS61, WST61, WS85, WST85, WS21, WST21, WS7.5, WS60, WS100M, WS58C, WS10EX, WS12EX, LR19, WS7.0

НОВИНКА: Моделі із вбудованим датчиком нахилу

Моделі posiwire із вбудованим датчиком нахилу використовуються у додатках, де потрібне точне позиціонування елементів, що переміщуються у лінійному русі. Вони також підходять для використання у складних умовах експлуатації. Вони забезпечують надійну роботу в багатьох областях автоматизації, технологічних процесів, а також у промисловості та наукових дослідженнях - наприклад, у системах вантажно-розвантажувальних робіт, ліфтових технологіях, технологіях підйому, транспортування та зберігання, медичних технологіях та на вітряних електростанціях.

Стрічкові датчики положення positape

Надзвичайно міцний. Також підходить для шківів.

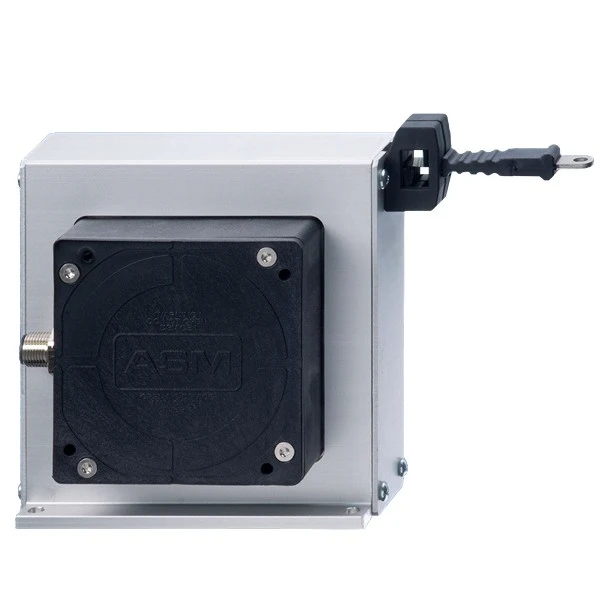

Стрічкові енкодери positape вимірюють лінійні положення за допомогою надійної високотехнологічної вимірювальної стрічки з нержавіючої сталі з практично нескінченним терміном служби. Вимірювальна стрічка може відхилятися кілька разів – навіть у протилежних напрямках – без значного зношування. Датчики positape оснащені виключно новою надійною технологією абсолютного енкодера. Це робить стрічкові датчики серії ppositape чудовим вибором для цілого ряду застосувань, наприклад, у складних умовах, у зонах, схильних до ризику зледеніння, і в тих випадках, коли умови установки вимагають використання шківів. Моделі positape також доступні з вбудованим датчиком нахилу.

Технологія

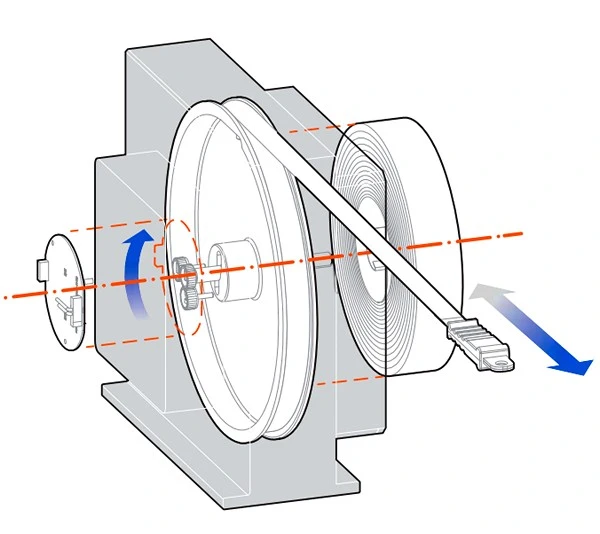

Стрічкові датчики positape засновані на тому ж принципі, що тросові датчики положення posiwire. Замість троса, що витягується, вони використовують високотехнологічну вимірювальну стрічку з нержавіючої сталі, яка забезпечує абсолютне визначення положення. Безконтактні магнітні абсолютні енкодери на осі барабана реєструють обертання в той чи інший бік. Інтерфейсна електроніка використовує цю інформацію для створення стандартних стандартних аналогових або цифрових вихідних сигналів. Вимірювальна стрічка з нержавіючої сталі може бути перенаправлена ​​кілька разів, не відчуваючи помітного зношування.

Переваги:

• Винятково тривалий термін служби вимірювальної стрічки
• Можливі множинні відхилення - у тому числі у протилежних напрямках
• Надійні магнітні абсолютні енкодери
• Ступінь захисту до IP68/69
• Довжина вимірювання до 20 000 мм

НОВИНКА: Моделі із вбудованим датчиком нахилу

Моделі з вбудованим датчиком нахилу особливо підходять для застосування зі шківами і для використання в складних умовах навколишнього середовища, наприклад ті, що стосуються мобільних машин. Positape може навіть використовуватися в додатках, які вимагають гігієнічного середовища без частинок – наприклад, у харчовій чи фармацевтичній промисловості.

WB10ZG, WB12, WB61, WBT61, WB85, WBT85, WB21, WBT21, WB100M

Магнітострикційні датчики положення posichron

Безконтактний. Гнучка установка

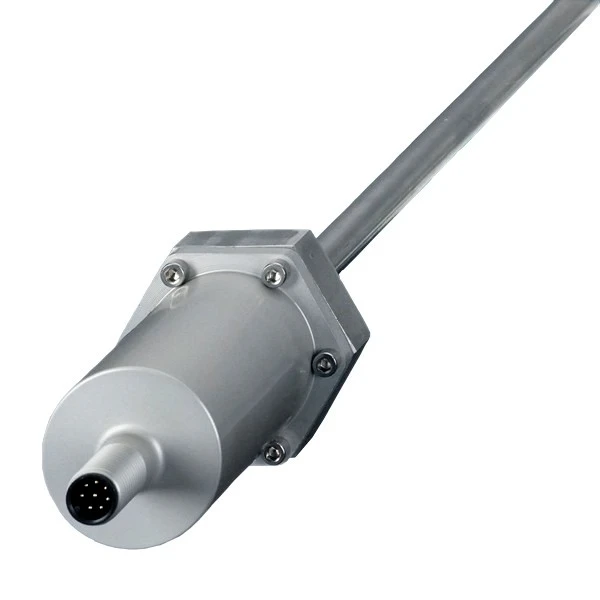

Датчики posichron забезпечують абсолютний, безконтактний і без зношування вимірювання лінійних положень. Вимірювальна система posichron надзвичайно надійна та забезпечує високий рівень удароміцності до 50G. Це робить posichron також придатним для застосування, які інші принципи вимірювання просто не можуть обробляти. Датчики доступні в різних виконаннях, що робить їх придатними для використання в широкому діапазоні умов монтажу (включаючи стрижневий, профільний, ультраплоский профіль та занурювальні конструкції). Спеціально налаштований та запатентований плоский профіль PCFP25 є ідеальним вибором для бічних стріл на кранах.

Технологія

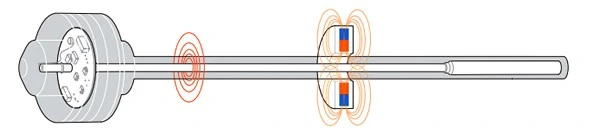

Датчики posichron засновані на принципі вимірювання часу польоту для визначення місця розташування. Це включає датчик, що посилає електромагнітний імпульс через магнітострикційний хвилевод, який відображається як хвиля пружної механічної міцності рухомим позиційним магнітом. Позицію магніту можна точно визначити, розрахувавши час, необхідний у тому, щоб ця хвиля досягла головки датчика. Оскільки вимір відбувається безконтактно, відповідно немає зносу, немає потреби в технічному обслуговуванні. Більш того, датчики posichron також пропонують "істинно абсолютний" принцип вимірювання, місцезнаходження магніту буде відоме відразу після включення живлення.

Переваги:

• Відсутність зносу та потреби в обслуговуванні
• Високий рівень удароміцності до 50 G (100 ударів)
• Напрямні відстані до 19 мм (залежно від магніту/профілю)
• Ступінь захисту до IP68/IP69
• Лінійність до 0,02% довжини вимірювання
• Довжина вимірювання 5750 мм

Застосування

Датчики положення posichron підходять для використання в широкому діапазоні застосувань, таких як гідравлічні циліндри та преси, вимірювання рівня, мобільні машини, ливарні машини, випробування дорожніх транспортних засобів, тунельні машини та вітряні електростанції. Спеціально розроблений ультраплоський профільний датчик PCFP25 ідеально підходить для використання у бічних стрілах кранів. А щодо постійно підводних застосувань - PCRP32 є ідеальним вибором.

PCFP23, PCFP24, PCFP25, PCQA22, PCQA24, PCRP21, PCST24, PCST25, PCST27, PCRP32

Лінійні датчики положення з магнітною шкалою posimag lin

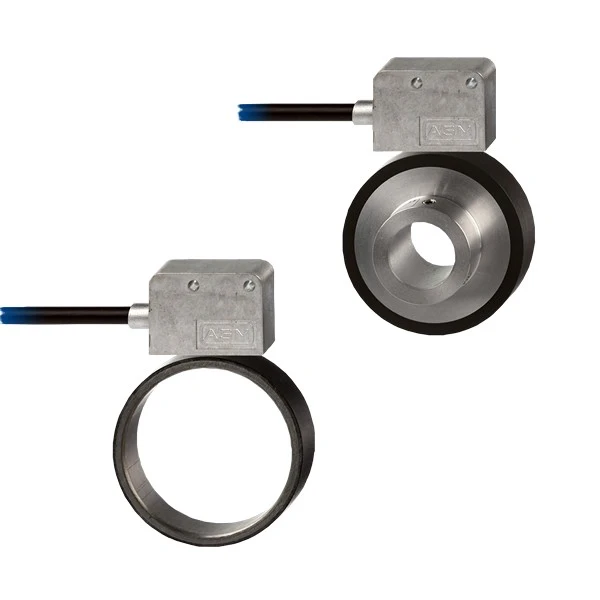

Магнітні інкрементні енкодери posimag rot

Безконтактний. Висока розподільна здатність.

Posimag - це безконтактна вимірювальна система високої роздільної здатності для вимірювання лінійного переміщення довжиною до 30 метрів (posimag lin) або кутових положень від 0 до 360° (posimag rot). Датчики posimag є міцними, стійкими до забруднення. Положення визначається без контакту і, отже, без зношування, що робить їх придатними для використання навіть у складних умовах довкілля.

Технологія

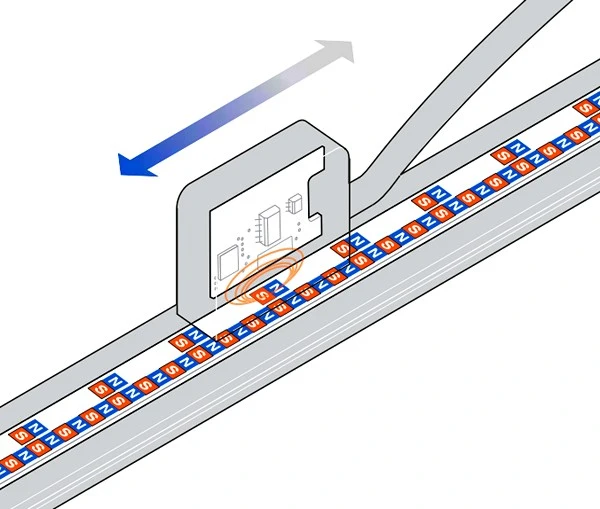

Датчики posimag вимірюють лінійне або обертальне положення за допомогою високоточного принципу магнітного виміру. Це включає переміщення сенсорної головки вздовж шкали виміру, яка намагнічується через рівні проміжки часу. Це дозволяє вимірювальній голівці визначати положення з роздільною здатністю до 1 мікрона. Принцип вимірювання є безконтактним, так і зносостійким, і різні моделі доступні як з напрямної сенсорної головки, так і без неї, щоб відповідати широкому діапазону умов установки.

Переваги:

• Безконтактні та не зношуються
• Стійкість до забруднення
• Екранований металевий корпус
• Просте встановлення та налаштування
• Ступінь захисту IP67
• Довжина вимірювання до 30000 мм (posimag lin)
• Діапазон вимірювання від 0 до 360° (posimag rot)

Застосування

Датчики posimag підходять для вимірювання лінійного або обертального положення в промислових додатках для машин, заводів та точного машинобудування - особливо ті, які вимагають надійного, не схильного до зносу рішення, такого як системи обробки.

PMIS3/PMIB3, PMIS3/PMIB3/PMFP, PMIS3/PMIB3/PMHP/PMGW3, PMIS4/PMIR7(N), PMIS4/PMIR5

Магнітні датчики кута повороту posirot

Магнітний. Гнучкий. Підходить для використання поза приміщеннями.

Датчики кута posirot з абсолютною точністю визначають кутові положення елементів, що обертаються, за допомогою магнітного вимірювання. Вони стійкі до ударів, вібрацій та забруднень, що робить їх придатними для використання у суворих умовах довкілля. Зварені лазером герметичні корпуси з нержавіючої сталі гарантують тривалий термін служби навіть у складних умовах навколишнього середовища (PRAS6), гігієнічних додатках (PRAS7) та в умовах постійного занурення у воду (PRAS4). Датчики кута posirot зі ступенем захисту IP60 підходять для застосування у приміщеннях з високими вимогами.

Технологія

Датчики кута posirot покладаються на технологію multihall для безконтактних вимірювань обертання. Це включає в себе магнітний вимірювальний елемент, прикріплений до компонента, що обертається, так що зміна магнітного поля під час обертання може бути виміряна багатозонним датчиком. Датчик і магніт можуть бути вбудовані в один корпус або окремо. Магнітний метод вимірювання робить датчик стійким до механічних навантажень та забруднень.

Переваги:

• Діапазон вимірювання від 0° до 360°
• Безконтактний або з 10 мм валом
• Ударостійкість, вібрація та стійкість до бруду
• Герметичний корпус із лазерним зварюванням
• Ступінь захисту до IP68 / IP69

Застосування

Залежно від конструкції кутові датчики posirot підходять для застосування всередині приміщень, а їхній міцний корпус дозволяє використовувати їх у суворих умовах навколишнього середовища, наприклад, у мобільних машинах, на суднах, кранах, екскаваторах, вітряних електростанціях та великомасштабному медичному обладнанні.

PRAS20, PRAS20R, PRAS21, PRAS26, PRAS27, PRDS27, PRAS1, PRDS1, PRAS2, PRDS2, PRAS3, PRDS3, PRAS29, PRDS29, PRAS6, PRDS6, PRAS7, PRDS7, PRAS4, PRAS2EX, PRAS3EX, PRAS5EX

Магнітні багатооборотні енкодери posihall

Міцна альтернатива оптичним енкодерам. Цілком абсолютний. Надзвичайно міцний.

Магнітні багатооборотні енкодери posihall є міцною альтернативою оптичним енкодерам, які часто не працюють у суворих умовах. Датчики posihall вимірюють кутові положення на декількох обертах за допомогою принципу «істинно абсолютного» магнітного виміру. Вони здатні підтримувати безвідмовну, точну роботу у разі високих вібрацій, ударів та температур від -40 °C до +85 °C. Міцний корпус у комплекті зі спеціально герметизованою електронікою робить ці датчики стійкими до екстремальних умов навколишнього середовища і є ідеальним рішенням для роботи у важких умовах. Датчики posihall також доступні з резервованими виходами для програм, пов'язаних із безпекою.

Технологія

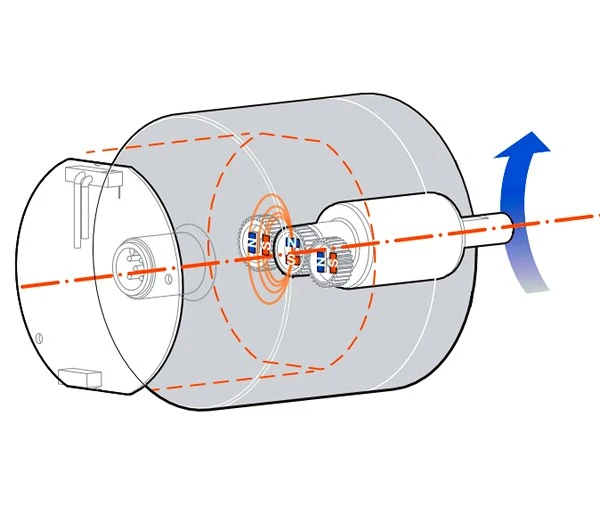

Датчики posihall забезпечують безконтактне, без зношування вимірювання кутів повороту з використанням декількох механічно з'єднаних датчиків multihall. Вони працюють разом, щоб виміряти до 255 оборотів для істинно абсолютної позиції. Це означає, що правильний вимір завжди може відображатися незалежно від зовнішніх перешкод, наприклад після збою живлення.

Переваги:

• Істинно абсолютний принцип вимірювання
• Діапазон вимірювання 31 x 360° (PH36) 255 x 360° (PH58 та PH68)
• Ударостійкість, стійкість до бруду та вібрації
• Інтегральне екранування від магнітних полів
• Однооборотна лінійність 0,3%
• Ступінь захисту до IP69

Застосування

Багатооборотні енкодери posihall підходять для таких сфер застосування, як мобільні машини, пакувальні машини, машини для обробки харчових продуктів, морські установки, а також сонячні та вітряні електростанції.

PH36, PH58, PH68

Датчики кута нахилу positilt

Мікромеханічні. Не зношується.

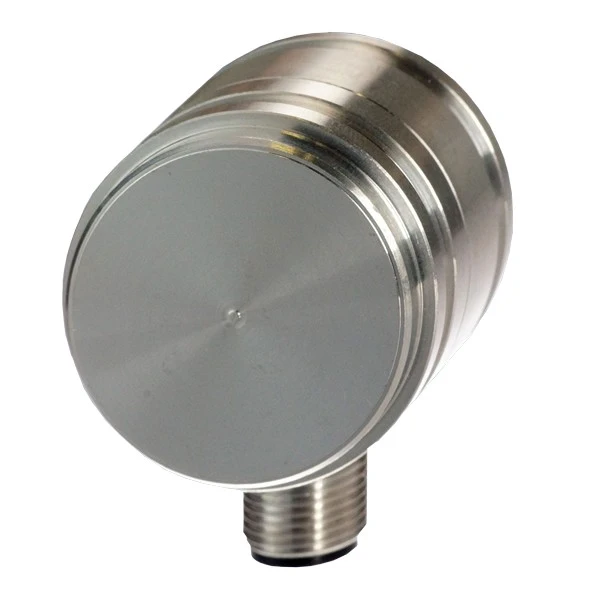

Датчики нахилу positilt забезпечують безконтактне, без зношування та абсолютне вимірювання кутів нахилу в діапазоні від 0 до ± 180 градусів. Використання технології MEMS робить ці датчики особливо стійкими до ударів, вібрацій та забруднень. В результаті датчики нахилу positilt ідеально підходять для використання на відкритому повітрі. Різні конструкції доступні, щоб відобразити широкий спектр можливостей.

Технологія

Датчики posihall забезпечують безконтактне, без зношування вимірювання кутів повороту з використанням декількох механічно з'єднаних датчиків multihall. Вони працюють разом, щоб виміряти до 255 оборотів для істинно абсолютної позиції. Це означає, що правильний вимір завжди може відображатися незалежно від зовнішніх перешкод, наприклад після збою живлення.

Переваги:

• Без зносу
• Діапазон вимірювання ±180°
• Ступінь захисту до IP68 / IP69
• Ударостійкий
• MEMS технологія
• Вимірювання по одній або двох осях

Застосування

Датчики нахилу positilt є ідеальним рішенням для визначення кута нахилу в таких середовищах, як сонячні електростанції, комерційні транспортні засоби та транспортний сектор, не кажучи вже про промислове застосування, яке вимагає високоточних вимірювань, моніторингу та постійного регулювання положення нахилу. Асортимент також включає герметичні корпуси для використання у важких і гігієнічних умовах харчової та фармацевтичної промисловості.

PTAM27, PTDM27, PTAM2, PTDM2, PTAM5, PTDM5, PTAM6, PTDM6, PTAM7, PTDM7

Гіро компенсований датчик кута нахилу positilt PTK

Динамічний. Миттєвий.

Звичайні датчики нахилу дають неправильні результати вимірювань динамічному додатку. Датчики нахилу positilt PTK мають гіро-компенсовану технологію MEMS, яка дозволяє їм компенсувати удари, вібрації та прискорення. Датчики здатні забезпечувати точні виміри у режимі реального часу у цих складних умовах. Датчики positilt PTK доступні у двох різних, герметичних корпусах із нержавіючої сталі: ультра компактний блок (PTK29) та блок з місцем для резервної електроніки (PTK6/PTK7). Обидва типи корпусів герметично закриті, що робить їх придатними для складних умов довкілля.

Технологія

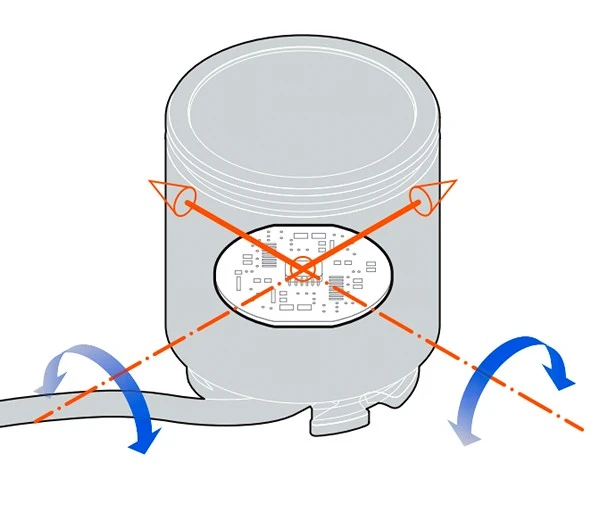

Датчики positilt PTK використовують мікро електромеханічні системи (MEMS) для вимірювання кута нахилу. Вони включають системи з пружинами, які визначають прогин малих випробувальних мас і, таким чином, вимірюють нахил системи. Зовнішні дії, такі як удари, вібрації та прискорення, усуваються за допомогою гіро-компенсованої технології. Інтерфейсна електроніка використовує цю інформацію для створення традиційних, стандартних, галузевих, аналогових чи цифрових типів виводу.

Переваги:

• Точні результати вимірювань навіть у разі удару, вібрації та прискорення
• Діапазон вимірювання від ± 180° (1 вісь) до ± 60° (2 осі)
• Миттєвий вихідний сигнал
• Статична лінійність до 0,05°
• Герметичний корпус із нержавіючої сталі
• Ступінь захисту до IP67/IP69 або IP68

Застосування

Датчики нахилу positilt PTK є ідеальним рішенням для програм, пов'язаних з рухом, наприклад, у мобільних машинах, де рух, удар та вібрація можуть погіршити точність датчика. Для застосування, пов'язаних з суворими умовами навколишнього середовища, датчики positilt PTK доступні в міцних герметичних корпусах з нержавіючої сталі.

PTK29, PTK2, PTK4, PTK6, PTK7
