Датчики безпеки PILZ серії PSEN

Безконтактний вимикач безпеки PSENini

Моніторинг безпеки без актуаторів - це те, що забезпечує безконтактні вимикач безпеки PSENini. Він безконтактно визначає наближення металевих предметів і генерує необхідний сигнал про позицію та кінцеві ліміти. Так PSENini може генерувати імпульс для завдань підрахунку або виявлення обертальних рухів.

Програми для PSENini

• Автоматизована система управління виробництвом
• Роллетні двері
• Генератор імпульсів для задач підрахунку або обертальних рухів

Висока продуктивність та тривалий термін служби

В порівнянні з механічними перемикачами, PSENini забезпечує ідеальні передумови для високої продуктивності і тривалого терміну служби: безконтактні, беззносні, високі частоти перемикання. Він також нечутливий до вібрації та пилу.

Високий потенціал економії в серії

Скористайтеся перевагами високого економічного потенціалу PSENini, навіть за найвищими вимогами безпеки, оскільки ви можете з'єднати PSENini послідовно з аварійними вимикачами PSENcode та системами безпеки воріт PSENslock та PSENsgate.

PSENin1p, PSENin1n, 545000, 540320, 751103

Тросовий вимикач безпеки PSENrope

Будь то на складальній лінії або машині - стосовно безпеки в галузі виробництва, тросовий вимикач PSENrope є перевіреним, надійним рішенням. PSENrope відключає функціональні процеси шляхом ручної дії. Він забезпечує максимальну безпеку, як функція аварійної зупинки може бути активована в будь-якій точці вздовж тросу.

На складальній лінії або машині - де безпека області виробництва є відповідною, тросовий вимикач PSENrope є перевіреним, надійним рішенням. PSENrope відключає функціональні процеси шляхом ручної дії на протягнутий трос. Він забезпечує максимальну безпеку, тому що функція аварійної зупинки може бути здійснена в будь-якій точці вздовж тросу.

Оптимальне рішення безпеки так просто

PSENrope є гнучким у використанні, простим в установці та роботі. Будь це встановлення вперше або модернізація: PSENrope спрощує для Вас установку з добре продуманими технічними деталями.

Міцний – навіть в екстремальних умовах

В якості робочого діапазону тросовий перемикач обмежується тільки на довжину троса, навіть великі заводи можуть гарантовано убезпечити виробництво за допомогою PSENrope. Завдяки підвищеній міцності корпусу із пластику або алюмінію, PSENrope є надійним навіть за екстремальних умов навколишнього середовища.

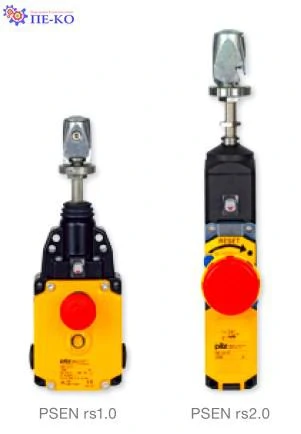

PSENrs1.0-175 (570301), PSENrs1.0-300 (570300), PSENrs2.0-175 (570303), PSENrs2.0-300 (570 302) /p>

Поворотний енкодер PSENenco

Поворотний енкодер PSENenco використовуються для визначення положення валу та швидкості обертання. Поворотний енкодер є абсолютним енкодером, який використовується в системі автоматизації PSS 4000. Він поставляє різноманітні, абсолютні значення положення, що перевіряються в блоці програмного забезпечення. Енкодер має магнітну та оптичну системи вимірювання, і, таким чином, об'єднує два блоки в одному.

Стандартний енкодер, але безпечний

PSENenco є стандартним енкодером - але в поєднанні з системою управління PSSuniversal PLC, енкодером та програмними блоками, система досягає рівня SIL CL 3 і PL е.

Основні особливості:

• Два енкодери в одному корпусі
• Різноманітні, 2-канальні (один оптичний та один магнітний канали)
• 2 інтерфейси SSI
• SIL CL 3 та PL e у системі автоматизації PSS 4000
• Варіанти виконання з суцільним або порожнім валом

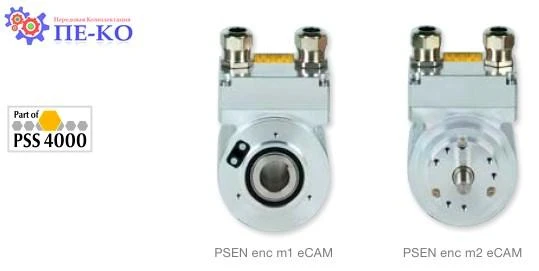

Многооборотні PSENenc m1 eCAM (544021) та PSENenc m2 eCAM (544022)
Однооборотні PSENenc s1 eCAM (544011) та PSENenc s2 eCAM (544012)

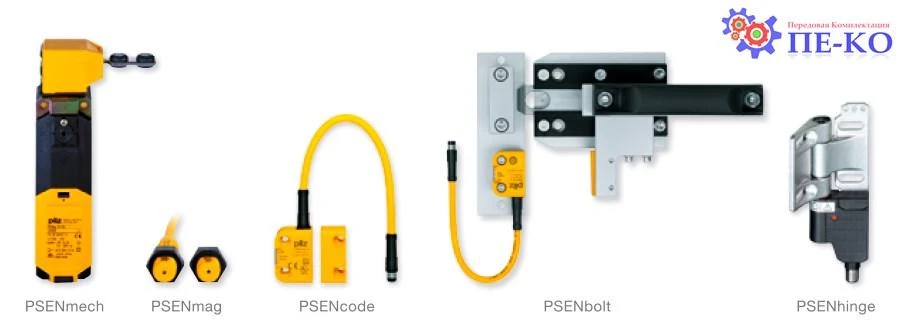

Вимикачі безпеки

Вимикачі безпеки від Pilz використовуються для економічно оптимізованих воріт безпеки та моніторингу положень і відповідають вимогам EN ISO 14119 (наступнику стандарту за EN 1088) за особливо низьких витрат. Ось чому вони використовуються для додатків у галузі машинобудування, а також у пакувальній або фармацевтичній промисловості та у багатьох інших секторах.

Вимикачі безпеки поставляються з різними конструкціями та принципами роботи і можуть використовуватися навіть у складних умовах навколишнього середовища. При послідовному з'єднанні пристроїв можна заощадити додаткові засоби.

Виберіть оптимальний перемикач для вашої програми:

• Механічний - PSENmech пропонує персональну безпеку та безпеку процесів з охоронним блокуванням
• Безконтактний магнітний датчик безпеки з прихованою установкою PSENmag є найбільш економічним рішенням для найвищих вимог до безпеки
• Безконтактний унікальний повністю кодований PSENcode допускає максимальну свободу в установці завдяки вищому захисту від маніпуляцій для огородження, як це вимагається EN ISO 14119
• Безконтактний кодований PSENcode x.19n підходить для безпечного контролю та розрізняє до трьох позицій

Запобіжний болт - надійне та економічне рішення для міцності промислового середовища

Запобіжний болт PSENbolt особливо підходить для захисних дверей, які важко відрегулювати або в районах, де ворота часто відкриваються і зачиняються. В результаті ви отримуєте повне рішення, що містить запобіжний вимикач, ручку та болт.

Безпечний шарнірний перемикач - упаковані петлі та захисний вимикач

Поєднання шарніра та вимикача безпеки є оптимальним рішенням для шарнірних захисних пристроїв. Розроблений як один функціональний та настановний блок, перемикач безпеки PSENhinge забезпечує високу гнучкість при монтажі, підключенні та налаштуванні.

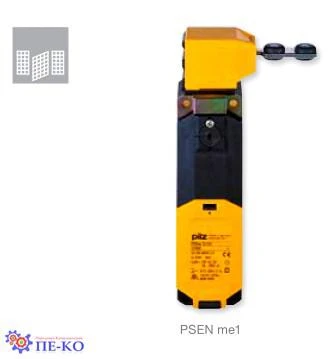

Механічний вимикач безпеки PSENmech

Механічні захисні датчики PSENmech підходять для моніторингу рухомих захисних огорожі і в разі потреби може надійно заблокувати двері.

PSENmech використовує збільшену силу вилучення на головці актуатора, щоб запобігти ненавмисному відкриття воріт. Це виконує стандартний EN 14119 завдяки закодованим приводам головок. Забезпечення безпеки воріт із блокуванням гарантує безпеку людей та процесів. Один тип механічного вимикача безпеки PSEN me1 виконує дві функції:

• Запобігає несподіваному запуску, коли PSEN me1 розблоковано або не закрито
• Двері заблоковані PSEN me1, якщо частота обертання двигуна більше 0.

PSENme1S/1AS (570000), PSENme1.2S/1AS (570006), PSENme1S/1Ar (570001), PSENme1.2S/1Ar (570007), PSENme1M/1 ), PSENme1M/1Ar (570005), PSENme1.21S/1Ar (570008), PSENme3/2AS (570210), PSENme3.2/2AS (570230), PSENme3.2/2Ar (570232), PSENme4. ), PSENme4.2/4AS (570251), пристрій оцінки: PNOZ s3 (751103)

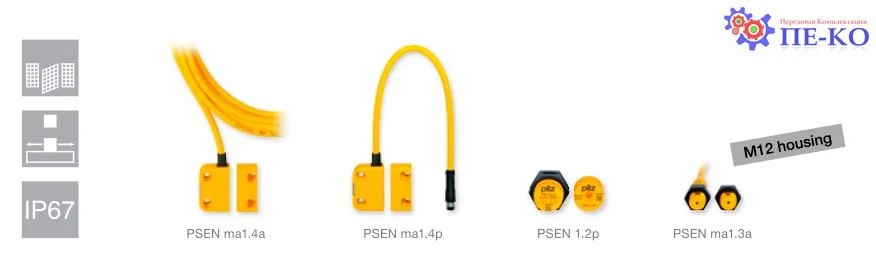

Магнітний запобіжний вимикач PSENmag

Магнітні захисні датчики використовуються як для моніторингу контрольованих хвірток відповідно до EN 60947-5-3, так і для моніторингу позиції. Завдяки економічному послідовному з'єднанню, PSENmag забезпечує максимальну безпеку за низької ціни та легко інтегрується в існуючу систему.

Захист від маніпуляцій

Прихована установка датчика - як це визначено відповідно до EN ISO 14119 - запобігає маніпуляції. Інші способи маніпулювання виключені, якщо кріпиться привід за допомогою гвинтів (односторонні гвинти). Якщо потрібний високий захист від несанкціонованого доступу, ми рекомендуємо PSENcode з технологією RFID та ключовим принципом блокування.

Високі вимоги - реалізовані економічно

Використовуйте PSENmag скрізь, де потрібна висока категорія, відбувається сильне забруднення або повинні бути дотримані суворі вимоги до чищення. Міцний, повністю герметичний корпус разом із безконтактним, магнітним принципом роботи гарантує тривалий термін служби.

Гнучке застосування

Компактний дизайн PSENmag економить простір для установки. Великий вибір роз'ємів та кабелів плюс гарантована робоча відстань від 3 до 12 мм дозволяють проводити гнучкий, швидкий та простий монтаж.

PSENma1.4a-50/PSENma1.4-10 (506322), PSENma1.4p-50/PSENma1.4-10 (506334), PSENma1.4a-57/PSENma1 .4-03 (506325), PSENma1.4p-50/PSENma1.4-03 (506332), PSEN1.1p-23/PSEN1.1-20 (504223), PSENma1.3a-20/PSENma1.3-08 ( 506220), PSENma1.3a-20/PSENma1.3-12 (506230)

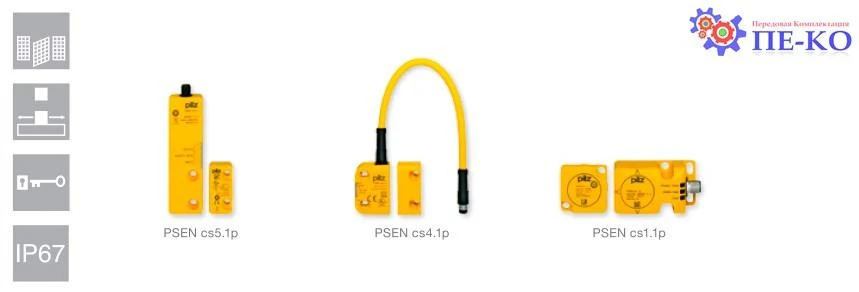

Кодований запобіжний вимикач PSENcode

Безконтактний, кодований вимикач безпеки PSENcode використовується як для контролю положення щитків відповідно до EN 60947-5-3 та простого моніторингу позиції.

Високий рівень захисту від пошкоджень у мінімальному просторі

З PSENcode у вас є найменший, кодований вимикач безпеки з комплексною оцінкою та вбудованим захистом від несанкціонованого доступу завдяки технології RFID. Унікальна повністю закодована версія PSENcode має найвищий рівень захисту маніпуляції: датчик прийматиме лише один актуатор (ключовий принцип блокування). Кодований PSENcode визнається іншими актуаторами PSENcode. Повністю кодований PSENcode приймає лише один актуатор. На відміну від унікальних, повністю кодованих запобіжних вимикачів можна навчити до нового актуатора на перемикачі ретроспективно.

Контроль положення з диференціацією

Коли необхідно контролювати кілька позицій, а також убезпечити, PSENcode x.19n є правильним вибором.

PSENcs1.1p/PSENcs1.1 (540000), PSENcs2.1p/PSENcs2.1 (540100), PSENcs3.1 M12/8-0.15m/PSENcs3.1 (541009 ), PSENcs4.1 M12/8-0.15m/PSENcs4.1 (541109), PSENcs5.1 M12/8/PSENcs5.1 M12 (542009), PSENcs6.1 M12/8/PSENcs6.1 M12 (542109)

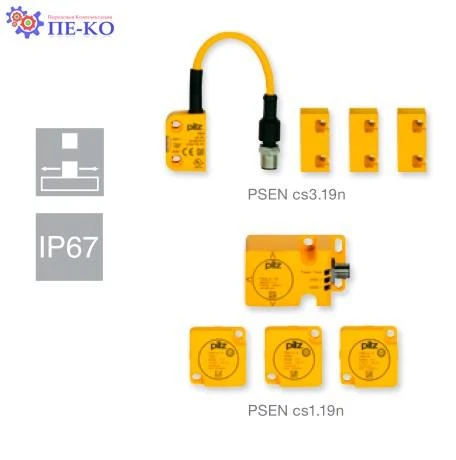

Кодований датчик безпеки PSENcode для моніторингу положення

Три положення - один датчик безпеки: один кодовий перемикач безпеки підходить для моніторингу трьох позицій. У цьому економічне рішення, так PSENcode безпечно проводить різницю між позиціями.

Кодований запобіжний вимикач PSEN csx.19n забезпечує швидку, зручну для користувача діагностику за допомогою світлодіодного дисплея, незалежно від того, використовуєте ви компактний або великий дизайн. Завдяки типу з'єднання (роз'єм M12, 5-контактний) новий PSENcode ідеально вписується в будь-яке системне середовище.

Рішення для стандартів та безпеки

Раніше два стандартних безконтактних вимикача і один датчик безпеки були необхідні для спостереження за трьома позиціями в додатку. Кодований запобіжний вимикач PSEN csx.19n забезпечує більш ефективне рішення, оскільки він може замінити два стандартні датчики. Кодовані запобіжні вимикачі PSENcode значно полегшують застосування. Важіль виконавчого механізму датчика, проводка та канали введення/виводу є зайвими, як і датчики наближення. В результаті можна скоротити витрати та зусилля, витрачені на стандартне виявлення положення, пов'язані з безпекою.

PSENcs1.19n/PSENcs1.19 (540303, 540305, 540304), PSENcs3.19n/PSENcs3.19 (541303, 541305, 54130

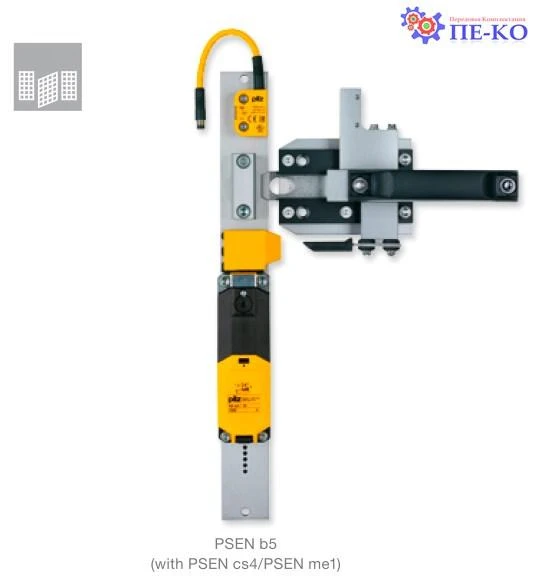

Захисний замок PSENbolt

У поєднанні з технологією безпечного управління Pilz, замок для механічного блокування PSENbolt пропонує Вам безпечне комплексне рішення включаючи запобіжний вимикач і рукоятку затвора. Це усуває необхідність у дорогій внутрішній техніці. Блокування PSENbolt можна поєднувати з датчиками безпеки PSENme1 (механічний), PSENcs1, PSENcs2, PSENcs3, PSENcs4 (кодований) та PSENma1.4 (магнітний)

Комбінується рішення для моніторингу безпеки воріт

PSENbolt особливо підходить для захисних дверцят, які важко відрегулювати або в районах, де дверцята відчиняються і зачиняються часто, оскільки захист від ураження та захист маніпуляції забезпечують і гарантують довгий термін служби матеріалу.

Збільшений термін служби для інтегрованих вимикачів безпеки

Актуатор направляється в робочу головку PSEN me1 механічно. Це гарантує, що привід правильно вставлений у захисний вимикач, коли замок зачинено. У той самий час він забезпечує механічний захист перемикача. Як комбінація з двох вимикачів безпеки, запобіжний болт PSENbolt дозволяє забезпечити безпеку моніторингу воріт з кодованими вимикачами безпеки PSENcode до вищої категорії PL EN ISO 13849-1 / SIL CL 3 EN/IEC 62061 і захист замку з механічним вимикачем PSENmech в одному . /p>

PSENb1 (540010), PSENb2 (540020), PSENb3 (540030), PSENb4 (540040), PSENb5 (540015)

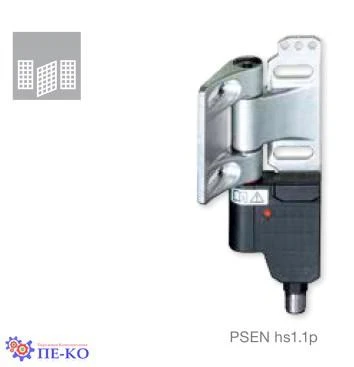

Захисний шарнірний вимикач PSENhinge

Петельний вимикач безпеки PSENhinge забезпечує безпечне та повне рішення для огородження, що включає дверну петлю та вимикач безпеки. Скористайтеся перевагами безпечного, повного рішення у поєднанні з технологією управління Pilz.

Для огорож

PSENhinge також підходить для обертових і навісних воріт як закрилків. Високий захист від маніпуляцій досягається шляхом приховування установки в огорожі. Безпечні шарнірні перемикачі Pilz можуть бути використані при сильному забрудненні, оскільки вони відповідають класу захисту IP67.

З повторним регулюванням точки перемикання

Розроблений в якості одного функціонального блоку та установки, PSENhinge пропонує високий рівень гнучкості в установці, підключенні та налаштуванні. Він дозволяє системі бути приєднаною праворуч або ліворуч, для оптимальної подачі кабелю в точці перемикання між 0° і 270°. Навіть після встановлення точки перемикання користувач може закрити, виправити установку шарніра з інтегрованою системою регулювання точності. Ви можете використовувати Набір для змін, щоб змінити точку перемикання під час модернізації виробництва.

PSENhs1.1p (570270), PSENhs1.2p (570271), пристрій оцінки: PNOZ s3 (751103)

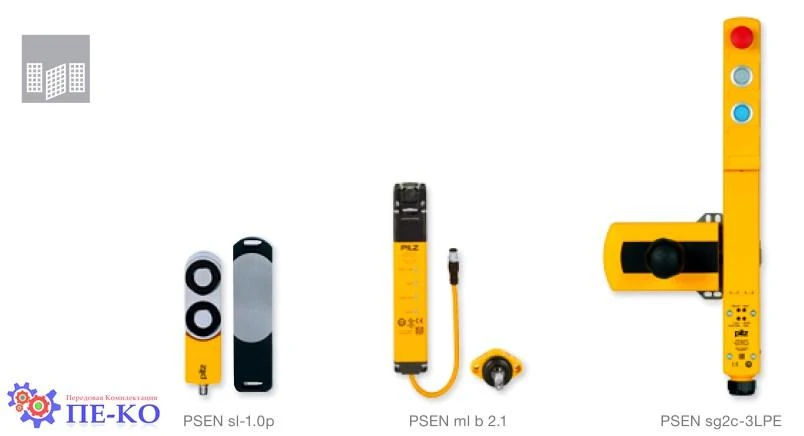

Системи безпеки захисних огорож

Ці системи безпеки використовуються для контролю захисних огорож, вірніше їх воріт, дверей або хвірток. Якщо огорожу відкрито, небезпечні рухи машини повинні бути зупинені і перезапуск повинен бути заблокований. Не повинно бути можливості обійти або керувати захистом.

Система безпеки воріт Pilz особливо ефективна при виконанні цього завдання та включає додаткові функції для більшої економії:

• PSENslock - Моніторинг воріт безпеки із процесом охорони
• PSENslock - Моніторинг воріт безпеки із засувкою
• PSENsgate - засувка безпеки, моніторинг із безпечною фіксацією та додатковими керуючими елементами

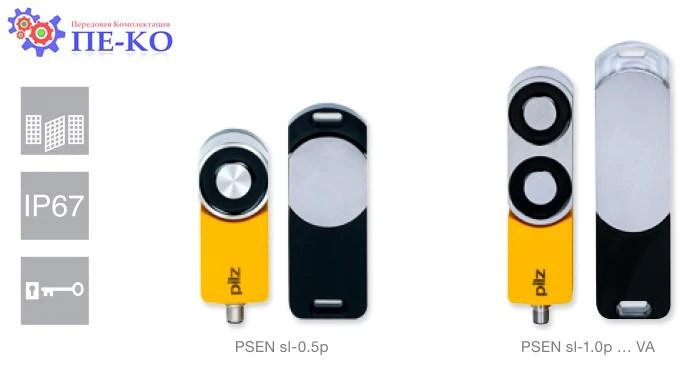

Система безпеки огорож PSENslock

Система PSENslock пропонує надійний контроль безпеки воріт, заснований на безконтактному, закодованому, захисному вимикачі з електромагнітним замиканням із зусиллям 500 N або 1 000 N (BG GS-ET 19). >

Суворий захист людини та машини

PSENslock є безпечною альтернативою існуючій механічній технології, для моніторингу безпеки воріт. Максимально можливий захист від маніпуляцій та низький знос, забезпечують тривалий термін служби та захист своїх вкладень. У поєднанні з технологією управління Pilz ви отримаєте безпечне, повне рішення для моніторингу огорожі. Маючи можливість встановлення окремо та з'єднання послідовно, PSENslock застосовується для найвищих категорій в області моніторингу безпеки воріт.

Економія часу та витрат при введенні в експлуатацію

Завдяки різним напрямкам зборки, PSENslock може бути встановлений і введений в експлуатацію швидко і легко. Він оптимізований для кріплення на популярних 45 мм профілях. Маючи вільно рухому якірну пластину (вільний привід головок, що рухається), навіть ворота, що вимагають високої точності, можуть бути перевірені і замкнені.

Система безпеки воріт PSENmlock

Система безпеки воріт PSENmlock забезпечує безпечне блокування та захист огорож для захисту людини та процесу до найвищої безпеки PL e.

Приклад системи: датчик PSENsl-1.0p 2.2/PSENsl-1.0 (570602), з'єднання: PSEN cable, M12, 8-pin, 5 m (540320), реле PNOZ m B0 (772 100).

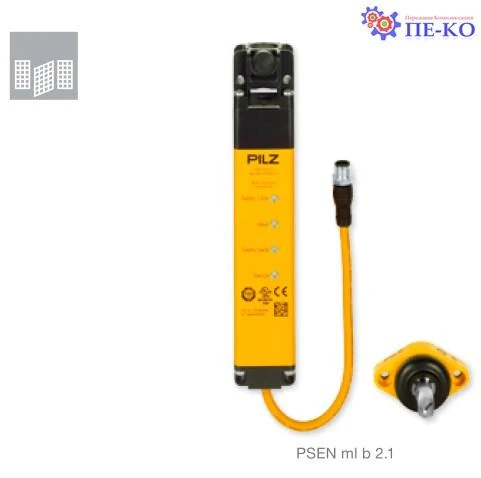

Захистне блокування із замикаючими огорожами PSENmlock

PSENmlock - блокування безпеки та захисний замок в одному продукті. Останній включає два канали управління огорожею блокування. Перемикач тому особливо добре підходить для машин з тривалим часом зупинки, в якому безпечне огородження блокування настільки необхідно до PL d або PL e. Зі світлодіодів на трьох сторонах корпусу, при діагностиці видно всі три положення установки. Гнучко встановлений привід забезпечує високу стійкість та компенсацію - навіть із провисанням дверей. Механічна міцність і міцний корпус продовжують термін служби та захищають ваші вкладення. У поєднанні з технологією управління Pilz, ви отримуєте безпечне повне рішення для моніторингу огорож.

Приклад системи: датчик PSENml b 2.1 unit (570402), кабель PSEN cable axial, M12, 8-pin, 10 m (540321), настановний комплект PSENsl bracket sliding door (57049 ), реле PNOZ m B0 (772100), комплект пружинних клем для реле (751008)

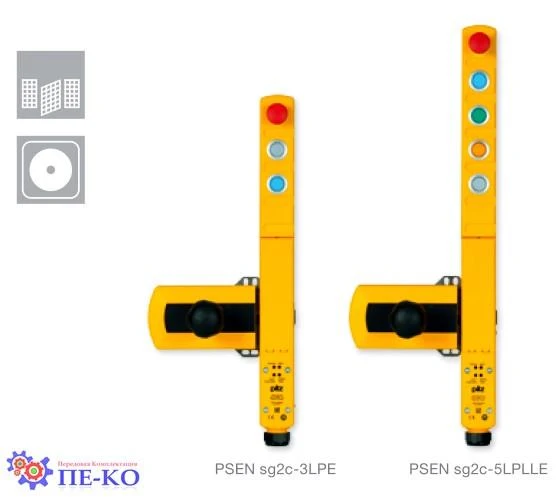

Система безпеки воріт PSENsgate

Комбінація контролю та захисного блокування захисних огорож, а також окремих елементів управління в одному блоці. PSENsgate забезпечує надійний контроль безпеки воріт, захисту людей до найвищої категорії PL е в системі.

Економія часу та компонентів

Ви можете отримати вигоду завдяки високій економії: всі ваші функції безпеки та елементи керування вбудовані. Ряд нових типів систем доступні для вибору, з додатковими інтегрованими елементами контролю та оператора, такими як кнопки та перемикачі з ключем, кнопки з підсвічуванням, розділ зупинки, аварійного зупинки або вимикач блокування.

Економічне рішення

У поєднанні з безпечною технологією контролю від Pilz, ви отримаєте повну безпеку воріт, рішення для моніторингу, безпечного та економічного. Так що легко підключитися до серії з багатьма іншими датчиками PSENini, PSENcode і PSENslock. Міцна конструкція є ще однією переконливою особливістю PSENsgate.

Приклади: PSENsg2c-3LPE (570800), PSENsg2c-5LPLLE (570812), PSENsg2c-5LPKLE-M12/5 (570 824)

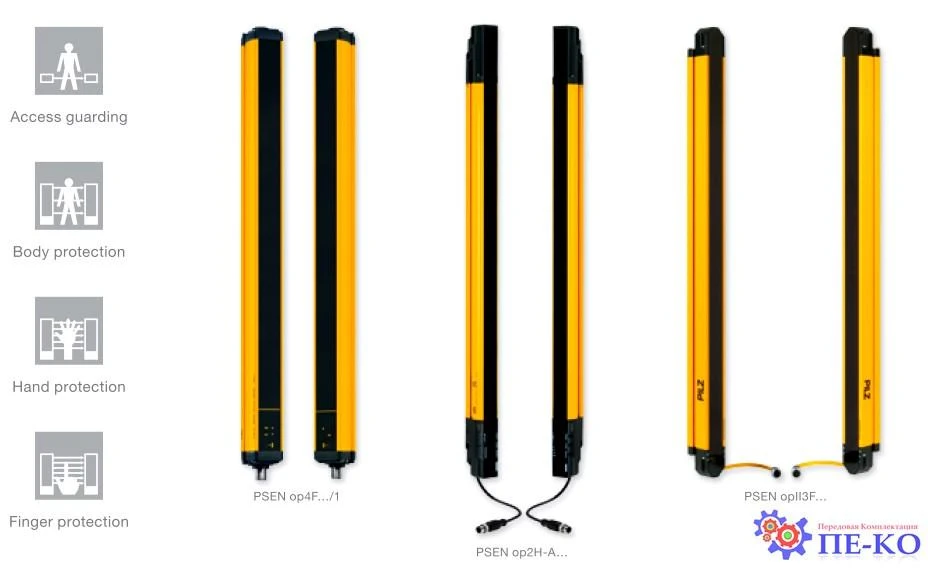

Світлові бар'єри

Коли виробничий процес вимагає активного втручання, світлові завіси з асортименту продукції PSENopt забезпечує оптимальний захист для заводу та обладнання. PSENopt забезпечує захист пальців, рук та тіла відповідно до EN/IEC 61496-1/-2 та в залежності від вимог. Всебічний асортимент аксесуарів та завіс з розширеними функціональними можливостями, такими як приглушення, замикання променя або каскадна, підтримує гнучке застосування на будь-якій машині.

Для забезпечення безпечного доступу до виробничого процесу

PSENopt забезпечують велику продуктивність при збереженні доступу до робочого процесу. Заощаджує витрати:

• PSENopt пристрої мають компактний дизайн і заощаджують простір
• Швидке введення в експлуатацію
• Збережені області та здатність виявлення можна настроїти, щоб бути орієнтованим на процес

PSENopt

PSENopt світлові бар'єри, світлові завіси та світлові решітки з напівпровідниковими виходами підходять для всіх типів 2-го та 4-го типу відповідно до EN/IEC 61496-1/-2.

PSENopt Advanced

Пристрій світлового променя PSENopt Advanced забезпечує максимальну гнучкість завдяки їх багатофункціональності: залежно від вимог, приглушення або гасіння можуть бути реалізовані, з або без каскадування, за допомогою того ж світлового пристрою. Їхня повна функціональність може бути використана в поєднанні з налаштовуваною системою управління PNOZmulti

PSENopt II

Світлові бар'єри PSENopt II підходять для PL-d додатків відповідно до EN/IEC 61496-1

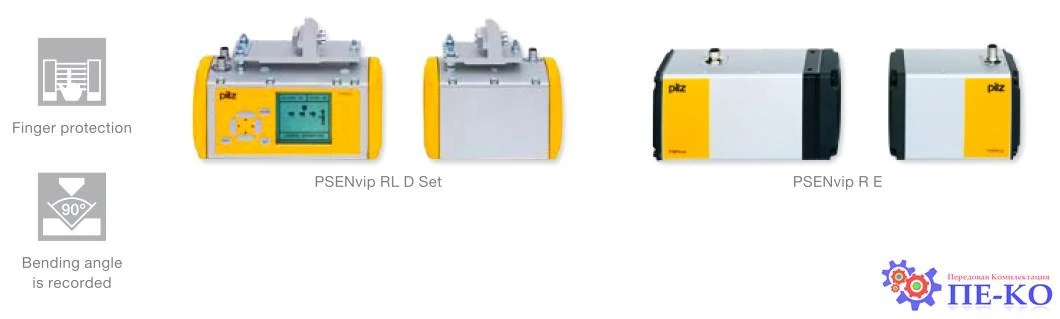

Система захисту на основі камер PSENvip

Системи захисту на основі камер PSENvip - це вдосконалення пристроїв захисту. Вони використовуються для контролю безпеки гальма преса. При установці на верхню частину система виявляє навіть найменше стороннє тіло в захищеному полі між передавачем і приймачем. У сімействі є два варіанти продукту – PSENvip та PSENvip 2.

PSENvip Безпечне, повне рішення для модернізації преса

PSENvip 2 Інтегроване рішення для сучасних гальм преса

Інноваційна оптична система для високої продуктивності

Інноваційна оптична система використовується: Бачні промені світла передаються до одержувача через телецентричний об'єктив (паралельне бачення). В результаті PSENvip забезпечує більш високу надійність і підвищену продуктивність, ніж у лазерних систем.

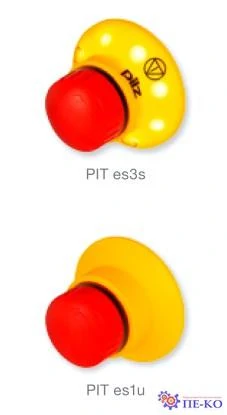

Кнопки аварійного зупинки PITestop

У відповідності з Директивою з обладнання, машини та обладнання повинні бути обладнані системами аварійної зупинкою, щоб можна було запобігти або зменшити небезпеку у разі виникнення надзвичайної ситуації. Ось чому ви повинні використовувати сумісне зі стандартом кнопки аварійного зупинки PITestop для вимкнення системи в небезпечній ситуації. PITestop доступні з відбитком символу аварійної зупинки або без нього.

Покращений захист від фахівців з безпеки

У небезпечній ситуації, аварійна зупинка пристрою управління здійснюється вручну, спрацьовує сигнал для зупинки потенційно небезпечного руху. Здійснюючи аварійну зупинку, команди управління аварійною зупинкою фіксуються. Цей захист повинен бути збережений доти, доки пристрій керування не буде відпущено вручну.

Безпека по всьому світу

У використанні по всьому світу, кнопки аварійної зупинки PITestop задовольняють усі відповідні міжнародні стандарти та правила, такі як EN/IEC 60947-5-1, EN/IEC 60947-5-5 та EN ISO 13850. Підходить для додатків до SIL CL 3 EN/IEC 62061, та PL e EN ISO 13849-1, тому вони відповідають вимогам UL та CE. Призначений для типу захисту IP65, кнопка звільняється, повернувши її ліворуч або праворуч.

Контактний блок з контролем

Pilz пропонує контактні блоки з моніторингом. "Self monitoring" у ньому відсутня контакт, підключений послідовно, який розриває ланцюг у разі несправності. Ця додаткова функція забезпечує швидке та безпечне рішення для монтажу панелі програми без додаткових витрат.

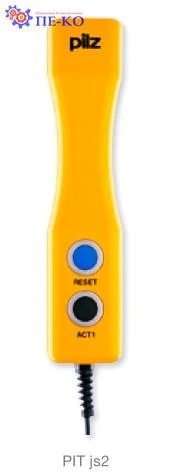

Пульт управління PITjog

Пристрої ручного керування PITjog можна використовувати як командоапарат. Наприклад, він використовується при процесах у рамках підприємства або, коли машини знаходяться під контролем у небезпечній зоні, у той час як захисні дверцята відчинені.

Безпечний у небезпечній зоні

На відміну від звичайних включень перемикача, обидві руки необхідні для роботи PITjog. Доступ до небезпечної зони з одного боку, тому випадки необережності або нещасного випадку запобігли. Додаткові заходи захисту можуть знадобитися залежно від результатів аналізу ризиків.

Комплексне рішення

Додайте останній штрих до вашого рішення! Дозволити працівникам безпечно працювати в межах небезпечної зони на вашому заводі або машині відповідно до затверджених оцінок пристроїв від Pilz:

• Пристрої керування двома руками P2HZ
• Реле PNOZ s6
• Реле PNOZ e2. 1 p
• Дворучний будівельний блок конфігурованої невеликої системи управління PNOZmulti
• Система керування системою автоматизації PSS 4000

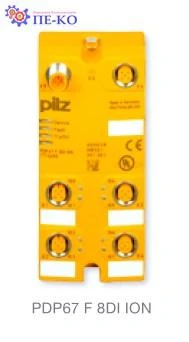

Децентралізовані модулі PDP67 та PDP20

З модулями PDP67 ви можете досягти високого рівня децентралізації. Цифрові вхідні модулі контролю функцій безпеки в цій області дозволяють використовувати до 64 датчиків для підключення (PSENmag, PSENcode, PSENini, PSENslock, PSENmech and PSENhinge).

Пасивний вузол збирає і передає сигнал і може бути підключений до чотирьох датчиків (PSENini, PSENcode and PSENslock). Можливість підключення до різних пристроїв оцінки таких як PNOZmulti, PNOZmulti Mini, PNOZsigma або в майбутньому до системи керування PSS 4000 дозволяє виконувати широкий спектр автоматизації.

PDP67 - Економічний та безпечний

PDP67 модулі можуть навіть використовуватися там, де існують високі вимоги до гігієни, у них захист корпусу від бруду та води IP67. Децентралізовані модулі оптимізації установки та підключення шляхом усунення необхідності у додаткових витратах на апаратні засоби, такі як шафа керування.

Реле безпеки PNOZ X
