Перетворювачі частоти Toshiba

Перетворювачі частоти компанії Toshiba розроблені для світового ринку та виготовляються із застосуванням новітніх технологій. Вони мають високу надійність і відповідають найвищим стандартам якості, мають сертифікати CE, ГОСТ-Р, UL.

Система керування перетворювачів гарантує надійну роботу електроприводу в різних режимах роботи: скалярне управління, векторне керування зі зворотним зв'язком від енкодера на валу двигуна або векторне керування без датчика зворотного зв'язку. Спеціалізовані режими заощадження енергії забезпечують якісне регулювання швидкості електродвигуна за мінімального енергоспоживання електроприводу, що особливо важливо у насосних агрегатах та системах вентиляції та кондиціювання.

Перетворювачі частоти Toshiba багатофункціональні, завдяки чому їх легко вбудувати практично в будь-яку систему. Великий модельний ряд включає частотники різного призначення в діапазоні потужностей від 0.1 до 630 кВт і дає можливість вибрати оптимальний перетворювач частоти для ваших завдань. Найновіші технології, якість виробництва та комплектуючих можуть забезпечити тривалий термін служби.



Класифікація перетворювачів частоти Toschiba

Всі моделі інверторів можуть працювати при високій навколишній температурі (до +60°С). Фільтри електромагнітних перешкод (EMC) та пульт управління входять до стандартної комплектації. Структура меню у всіх моделях частотників ідентична. Завдяки програмному забезпеченню PCM001Z можна програмувати інвертор із ноутбука або ПК.



Перетворювачі частоти Toshiba VF-nC3

VF-nC3 Nanodrive - Компактний клас

Серія частотників Toshiba VF-nC3 відрізняється компактністю, простим встановленням і простим введенням в експлуатацію. Налаштування легко виконуються за допомогою зручного поворотного перемикача. Серія VF-nC3 є наступником лінійки VF-nC1. Однією з головних відмінностей від серії VF-nC1 є наявність комунікаційного порту RS485 з підтримкою Modbus RTU. Його векторне керування без датчика забезпечує чудову ефективність вашого приводу і робить його придатним також для динамічних застосувань. Допуск часу реакції на зовнішні сигнали постійний і становить лише ± 1 мс - VF-nC3 контролює привід з високою ефективністю і точністю повторення. Завдяки вбудованим фільтрам ЕМС з високим коефіцієнтом загасання він може працювати у будь-якому середовищі.

Застосування та особливості:

  • Верстати
  • Автоматизація будівель
  • Конвеєри
  • Компактні машини
  • Надзвичайно компактний
  • ЕМС-фільтр C1
  • Просте налаштування
  • PID-управління, логічні функції І, АБО
  • Інтерфейс RS485
  • Швидка зупинка



Стандартні специфікації VF-nC3

VFnC3S

1-ф. 120 В

Застосовний двигун [кВт]

0,1 …. 0,75 кВт

Вихідний струм [А]

0,7 …. 4,2 A

Напруга живлення

1-ф. 100 В ... 120 В, 50/60 Гц

VFnC3S

1-ф. 240 В

Застосовний двигун [кВт]

0,1 …. 2,2 кВт

Вихідний струм [А]

0,7 …. 10,0 A

Напруга живлення

1-ф. 200 В ... 240 В, 50/60 Гц

VFnC3

3-ф. 240 В

Застосовний двигун [кВт]

0,1 ... 4,0 кВт

Вихідний струм [А]

0,7 ... 16,7 А

Напруга живлення

1-ф. 200 В ... 240 В, 50/60 Гц

Потужність [кВА] при 220 В

0,3 ... 6,7 кВА

Номінальна вихідна напруга

120 В - клас 3-ф. 50-240 В (максимальна вихідна напруга в 2 рази перевищує вхідну напругу джерела)



Діапазон вихідних частот

0,1-400 Гц

Можливість навантаження

150% вихідного струму протягом 60 с, 200% протягом 0,5 с

Максимальне коливання

Напруга: ± 10% при повному навантаженні, частота ± 5%

Висота над рівнем моря

максимум 3000 м

Вібрації

5,9 м/с² (10 ... 55 Гц)

Температура навколишнього середовища

Від -10 до + 60 °C

Відносна вологість

Від 5 до 95% (без конденсації)

Клас захисту

IP20

Метод охолодження

120 В класу до 0,4 кВт з автоматичним охолодженням без вентилятора, від 0,75 кВт з автоматичним охолодженням , від 240 В до 0,75 кВт з автоматичним охолодженням без вентилятора, від 1,5 кВт з автоматичним охолодженням із вбудованим вентилятором

ЕМС-фільтр

1-ф. Зовнішнє 120 (опція); 1-ф. 240 В Інтегрований IEC61800-3 C1 до 5 м моторна лінія, IEC61800-3 C2 до 10 м моторна лінія, 3-ф. 240 У Зовнішнє (опція)


VFNC3S-2002PL, VFNC3S-2004PL, VFNC3S-2007PL, VFNC3S-2015PL, VFNC3S

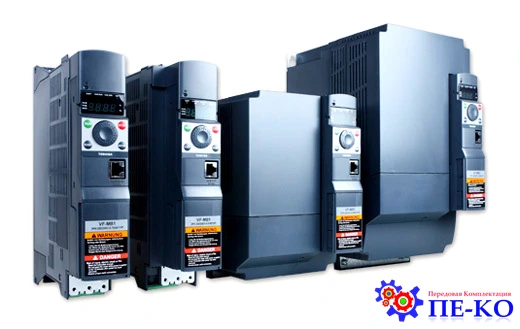

Перетворювачі чостоти Toshiba VF-MB1

VF-MB1 – Інноваційний

Перетворювач Toshiba серії VF-MB1 є першим вибором для приводних рішень з високими вимогами до характеристик керування та інтегрованих функцій для застосувань у машинобудуванні, вантажно-розвантажувальних роботах або для насосів та вентиляторів.

Вбудований ПЛК (логічна послідовність) дозволяє інтегрувати функції керування в приводі. Завдяки широкому діапазону варіантів польових шин, доступних у вигляді змінних апаратних модулів, а також стандартних інтерфейсів Modbus RTU і CANopen, VF-MB1 може бути інтегрований практично в будь-яке виробниче середовище.



  • Пакувальні машини та верстати
  • Насоси та вентилятори
  • Конвеєри
  • Підйомники та підйомні крани
  • Тонкий корпус (шириною всього 45 мм до 1,5 кВт)
  • Вбудовані інтерфейси CANopen та Modbus
  • Фільтр ЕМС C2
  • Просте налаштування
  • ПІД-керування, функції ПЛК (логічна послідовність)
  • STO/SS1 відповідно до IEC / EN61800-5-2
  • Подвійний рейтинг (CT/VT)



Стандартні технічні характеристики VF-MB1

VFMB1S

1-ф. 230 В

Застосовні двигуни [кВт]

0,25 ... 2,2 кВт

Вихідний струм [А]

0,6 ... 4,2 кВА

Потужність [кВА]

1,5 ... 11,0 А

Напруга живлення

1-ф. 200 В ... 240 В, +10 % ... -15 % - 50/60 Гц

Номінальна вихідна напруга

50 В ... 330 В (максимальна вихідна напруга), зміна напруги регулюватиметься

VFMB1

3-ф. 400 В

Застосовний двигун [кВт]

0,37 ... 15,0 кВт

Вихідний струм [А]

1,1 ... 25,0 кВА

Потужність [кВА]

1,5 ... 33,0 А





Напруга живлення

380В ... 500В, + 10% ... -15% - 50/60 Гц

Номінальна вихідна напруга

50 В ... 660 В (максимальна вихідна напруга), зміна напруги регулюватиметься

Подвійний рейтинг (М-КВАДРАТ)

При обмеженні до 120% протягом 60 секунд замість 150% встановити двигун вищого класу продуктивності з тією ж потужністю інвертора

Діапазон вихідних частот

0,1...500 Гц

Перевантаження

150% протягом 60 с, 200% протягом 0,5 с

Вбудований фільтр ЕМС

 0,25 ... 2,2 кВт (МЕК 61800-3, категорія С2); 4,0 ... 15,0 кВт (IEC61800-3 категорія C3)



Методи управління V/F

 V/f постійний крутний момент (лінійний), V/f змінний крутний момент (квадрат), автоматичне підвищення крутного моменту, векторне керування без датчика, енергозберігаюче керування, динамічне енергозберігаюче керування, керування положенням ТЧ, 7-точкова лінія V/F



Тормозні блоки

інтегрований

Входи цифрові

6 (8) * програмований: (наприклад, 1x PTC), логічний приймач / джерело, що перемикається;

1x виправлення: вхід STO (SAFE TORQUE OFF); керуюча напруга 24 пост. струму, зовніш.

Аналог

 3 (1) * програмований: 1x 0 ... 10 В, 1x -10 (0) . .. + 10 В, 1x (0) 4...20 мА; 1x імпульсний вхід 10...20 кбіт/с



Виходи

2 релейних виходи, 1 безпотенційний цифровий або імпульсний вихід 10...20 кбіт/с,

1x аналоговий вихід 0...10 В або (0) 4...20 мА

Комунікаційні протоколи



Приклади функцій
  • Інтегрований ПІД-контроль
  • Пропустити частоту
  • Контрольована декларація після відключення електроенергії
  • Автоматичний перезапуск після несправностей
  • Балансування навантаження на кількох двигунах (Drooping)
  • Управління гальмом та автоматична робота з частковим навантаженням на високій швидкості підйому
  • Межа крутного моменту
  • Автоматичне гальмо постійного струму
  • 15 фіксованих швидкостей
  • Вимушена аварійна операція
  • 3-провідний або 2-провідний режим
  • Швидкість вгору/вниз
  • Цифрові виходи, програмовані на 104 функції
  • Цифрові виходи / релейні програмовані з 146 функціями
  • Вбудовані функції ПЛК
  • Зберігання робочих даних за останні 8 несправностей
  • Функція переміщення для текстильних машин
  • Автоматична зупинка у разі перешкод (контрольований момент, що крутить)

Захистні функції

Оцінка термоопорів PTC, перевищення моменту, мінімальний струм, перевищення струму, перевантаження, перевищення температури, обрив фази, замикання на землю, коротка обмотка та ін.

Функції безпеки

STO/SS1 відповідно до IEC/EN61800-5-2

Клас захисту

IP20

Метод охолодження

Самоохолоджувальна (внутрішній вентилятор)

Умови навколишнього середовища

Установка всередині приміщень, без потрапляння прямих сонячних променів, без агресивних газів, без вибухонебезпечних або легкозаймистих газів, без масляного туману, без пилу, температура -10...60°C, відносна вологість 5...95% (без конденсації) висота до 3000 м, максимум вібрація 5,9 м/с² (10...55 Гц).

Сертифікація

CE, UL, CSA


VFMB1S-2002PL, VFMB1-4037PL, VF-MB1-4055PL, VFMB1-4075PL

VF-S15 – Універсальний

Перетворювачі чостоти Toshiba VF-S15
  • Насоси та вентилятори
  • Машинобудування
  • Конвеєри
  • Підйомні пристрої та крани
  • Вбудовані функції ПЛК
  • Приводи, що керують крутним моментом

VF-S15 переконливий у функціональності та точності та у продуктивності середнього класу. Завдяки постійному часу відгуку, роботі з двома номінальними характеристиками та безліччю функцій для простоти експлуатації та налаштування. VF-S15 стає першим вибором у більшості застосувань у діапазоні потужностей від 0,25 кВт до 18,5 кВт. Багато поширені комунікаційні інтерфейси доступні у вигляді апаратних модулів, що підключаються. Залежно від моделі, обладнання преміум-класу VF-S15PL-W1 розширює сферу застосування для вимогливих додатків з погляду функцій безпеки, енергоефективності та керування приводом. Вона включає функцію безпеки STO, вбудовані функції ПЛК (логічна послідовність), сервоблокування, можливість приводу двигуна з постійними магнітами і пакет прикладного програмного забезпечення для швидкого та простого налаштування.

* Залежно від моделі

  • Точний контроль за рахунок постійного часу відгуку
  • Фільтр ЕМС C2
  • Просте налаштування та експлуатація
  • Додаткові інтерфейси для всіх основних протоколів польових шин
  • Функція подвійного рейтингу (M = квадратичні характеристики)
  • Підключається до двигунів PM *
  • Функції ПЛК (логічна послідовність) *
  • STO/SS1 відповідно до IEC/EN61800-5-2 *



Стандартні технічні характеристики VF-S15¹)

VFS15S

1-ф. 240 В

Застосовний двигун [кВт]

0,25 ... 2,2 кВт

Вихідний струм [А]

1,5 ... 11,0 А

Потужність [кВА]

0,6 ... 4,2 кВА

Напруга живлення

1-ф. 200 В ... 240 В, +10% ... -15% - 50/60 Гц

Номінальна вихідна напруга

50 В ... 300 В, максимальна вихідна напруга

VFS15

3-ф. 400 В

Застосовний двигун [кВт]

0,37 ... 15,0 кВт

Вихідний струм [А]

1,5 ... 33,0 А

Потужність [кВА]

1,1 ... 25,1 кВА

Напруга живлення

 380 В ... 500 В, + 10% ... -15% - 50/60 Гц



Номінальна вихідна напруга

50 В ... 600 В, максимальна вихідна напруга

VFS15

3-ф. 240 В

Застосовний двигун [кВт]

0,4 ...15,0 кВт

Вихідний струм [А]

3,3 ... 66,0 А

Потужність [кВА]

1,3 ... 25,1 кВА

Напруга живлення

3-ф. 200 В … 240 В, +10%… -15% - 50/60 Гц

Номінальна вихідна напруга

50 В ... 300 В, максимальна вихідна напруга

Подвійний рейтинг (M-квадрат)

При обмеженні перевантаження 120% протягом 60 секунд замість 150% двигун з більш високою продуктивністю за тієї ж потужності інвертора

Діапазон вихідних частот

0,1...500 Гц

Перевантаження

150% (120% при М = квадратна лінія) протягом 60 с, 200% протягом 0, 5 с

Інтегрований фільтр EMC

1-ф. 240, 3-ф. Фільтр ЕМС 500 В (IEC61800-3, категорія C2)

Методи контролю V/F

 V/f постійний крутний момент (лінійний), V/f змінний крутний момент (квадратний), автоматичне підвищення крутного моменту, векторне керування без датчика, енергозберігаюче керування, динамічне енергозберігаюче керування, керування PM (не в моделі VF-S15PL) -W), 7-точкова лінія V / F



Тормозний блок

вбудований, зовнішній гальмівний резистор блокується

Входи цифрові

6 (8) ²): логіка приймача / джерела, що перемикається, керуюча напруга 24 В пост. імпульсний вхід 10...20 кпс; Виправлено: 1 х STO (не в моделі VF-S15PL-W)

Входи аналогові

 3 (1) ²): VIA: 0 ... 10 В, VIB: -10 (0 ) ... + 10 В, VIC: (0) 4 ... 20 мА



Виходи

 2 релейних виходу, 1 безпотенційний цифровий або імпульсний вихід 10 ... 20 кбіт / с, 1 аналоговий вихід 0...10 В або 4 (0)...20 мА



Fieldbus та зв'язок

 Інтеграція: Modbus® RTU, TOSHIBA RS-485 додатково: PROFIBUS®DP, CANopen®, PROFINET® ( в роботі), EtherNet/IP™, EtherCAT®, Modbus® TCP, DeviceNet™, CC-LINK



Захистні функції

Оцінка PTC, перевищення моменту, мінімальний струм, перевищення струму, перевантаження, перевищення температури, обрив фази, замикання на землю, коротка обмотка та ін.

Функції безпеки

STO/SS1 відповідно до IEC/EN61800-5-2

Клас захисту

IP20

Метод охолодження

1-ф. 240 В та 3-ф. 240 В - самоохолодження; 3-ф. 400 В – примусове охолодження вентилятором

Температура навколишнього середовища

Установка всередині приміщень, без потрапляння прямих сонячних променів, без агресивних газів, без вибухонебезпечних або легкозаймистих газів, без масляного туману, без пилу, температура -10...60°C, відносна вологість 5...95% (без конденсації) висота до 3000 м, максимум вібрація 5,9 м/с² (10...55 Гц).

Сертифікація

CE, UL, CSA


1) Тип «Преміум» з функцією безпеки, функцією PLC, підключенням асинхронних та двигунів з постійними магнітами

2) Аналогові входи VIA та VIB можуть альтернативно використовуватися як цифрові входи.

3) За потреби потрібно зменшити завантаження

VFS15-4004PL-W, VFS15-4007PL-W, VFS15-4015PL-W, VFS15-4022PL- W, VFS15-4037PL-W, VFS15-4055PL-W, VFS15-4075PL-W



VF-FS1 – Фахівець з опалення, вентиляції та кондиціювання повітря

Перетворювачі частоти Toshiba VF-FS1
  • Альтернативний клас захисту IP54/55
  • Насоси та вентилятори
  • Автоматизація будівель HVAC
  • Низькі гармоніки, високий коефіцієнт потужності
  • Надзвичайно компактний
  • Фільтр ЕМС C2
  • ЕМС-фільтр C1 та IP55 додатково
  • PID-управління, логічні функції І, АБО



VF-FS1 оснащений перевіреною технологією для зниження гармонік вхідного струму. Незважаючи на надзвичайно компактні розміри, він відповідає специфікаціям, визначеним у IEC61000-3-12, без використання додаткових компонентів. Основні конденсатори з тривалим терміном служби, автоматичні сервісні повідомлення та простота обслуговування забезпечують надзвичайну економічність та ефективність проектування та експлуатації системи.

Вбудовані спеціальні функції для насосів та вентиляторів та функції енергозбереження є додатковими функціями. Його висока здатність навантаження протягом короткого часу забезпечує надійність. Змінний клемний блок дозволяє інтегрувати широкий спектр мережевих інтерфейсів Fieldbus, особливо для автоматизації будівель (BACnet, Metasys N2, APOGEE FLN, LonWorks) у перетворювач.

У всьому діапазоні потужностей до 75 кВт ці інвертори також доступні з класом захисту IP54/55.

Стандартні специфікації VF-FS1

VFFS1 ... PM (IP20)

3-ф. 200 В

Застосовний двигун [кВт]

0,4 ... 30,0 кВт

Вихідний струм [А]

2,8 ...117,0 А

Потужність [кВА]

1,1 ... 44,6 кВА

Напруга живлення

3-ф. 200 В ... 240 В, 50/60 Гц

VFFS1 ... PL (IP20)

3-ф. 400 В

Застосовний двигун [кВт]

0,4 ...75,0 кВт

Вихідний струм [А]

1,4 ...160,0 А

Потужність [кВА]

1,1 ...105,3 кВА

Напруга живлення

3-ф. 380 В ... 480 В, 50/60 Гц

VFFS1 ... PDE (IP54)

3-ф. 400 В

Застосовний двигун [кВт]

0,75 ...75,0 кВт

Вихідний струм [А]

2,2 ...160,0 А

Потужність [кВА]

1,6 ...105,3 кВА

Напруга живлення

3-ф. 380 В ... 480 В, 50/60 Гц

Допуск

Напруга + 10%, -15% (± 10% при постійному навантаженні 100%)

Номінальна вихідна напруга

Регульований від 50 В до 660 В

(Максимальна вихідна напруга збігається з вхідною напругою джерела)

Діапазон вихідних частот

0,5-200 Гц (поступово 0,01 Гц)

Методи контролю V/F

V/f постійний крутний момент (лінійний), V/f змінний крутний момент (квадрат), автоналаштування векторного керування, автоматичне підвищення енергії, керування енергозбереженням, керування двигуном з постійними магнітами

Перевантаження

60 секунд 110%, 2 секунди 180%

Приклад функції

Переключення між зовнішнім та локальним керуванням, аварійний режим ігнорує збій інвертора, вхід PTC, програмований клемний блок введення/виводу , змінний клемний блок, автоматичний перезапуск, клямка на льоту, інтерфейси польової шини, особливо для автоматизації будівель

Температура навколишнього середовища

Від -10 до + 50 °C (зниження навантаження більше 40 ° C відповідно до керівництва)

Відносна вологість

Від 5 до 95% (без конденсації)

Коробка

IP20 до 18,5 кВт пластик, від 22,0 кВт метал;

IP54 до 7,5 кВт пластик, від 11,0 кВт метал

Клас захисту

 IP20 до 18,5 кВт; IP20 до 18,5 кВт; від 22,0 кВт IP00 (IP20 з додатковою кришкою клем)

IP54 (IP55 з відповідною кабельною втулкою)

ЕМС-фільтр

IP54: вбудований фільтр ЕМС IEC/EN61800-3, категорія C1 (клас EN55011 "B"); Клас 400 В: вбудований фільтр ЕМС IEC / EN61800-3 категорія C2 (клас EN55011 "A");

400 V клас: опціональний слідовий фільтр IEC / EN61800-3 категорія C1 (EN55011 клас "B")


VF-FS1-4750PLE-WP, VF-FS1-4550PLE-WP, VF-FS1-4450PLE-WP, VF-FS1-4370PLE-WP, VF-FS1-4300PL-WP, VFFS1-4220PL-WP

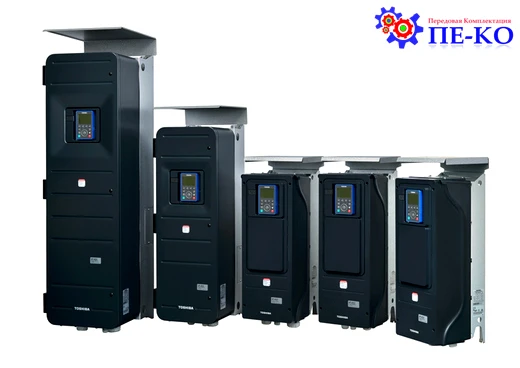

VF-AS3 – Революція

Перетворювачі частоти Toshiba VF-AS3

Області застосуванняі особливості:

  • Готовність до Industry 4.0 та інтернету речей (IoT)
  • Машинобудування
  • Приводи, що керують крутним моментом
  • Вбудовані функції ПЛК
  • Конвеєри
  • Кранові програми
  • Насоси та вентилятори
  • Автоматизація будівель, опалення, вентиляція, кондиціювання
  • Альтернативний клас захисту IP54/55
  • Мережеві можливості
  • Додатки, пов'язані з безпекою



Високопродуктивний TOSHIBA VF-AS3 забезпечує високошвидкісний мережевий зв'язок у реальному часі через вбудований Ethernet без будь-яких додаткових пристроїв, готові задовольнити вимоги сучасної автоматизації з інтернетом речей та Industry 4.0. Крім того, VF-AS3 з чудовою технологією управління двигуном TOSHIBA може бути застосований для вирішення різних завдань і доступний у діапазоні потужностей від 0,4 кВт до 315 кВт.

TOSHIBA VF-AS3 підвищує ефективність та продуктивність обладнання та машин. Висока точність моменту, що крутить, і відмінна динаміка, як зі зворотним зв'язком по швидкості, так і без неї, забезпечують чудові характеристики управління двигуном, пов'язані з істотно меншим енергоспоживанням і збільшеним життєвим циклом установки. Крім того, різні функції безпеки модульні. Стандарт безпеки з функцією STO (Safe Torque Off), 2-канальними та іншими додатковими функціями безпеки забезпечує надійне відключення в аварійних ситуаціях відповідно до IEC61800-5-2. Інтегрований Web-Server забезпечує користувачеві незалежний від системи доступ до всіх даних та параметрів програми, а також надає повну можливість для оптимізації та аналізу несправностей.

Вбудований подвійний реактор постійного струму пригнічує гармонійний струм і покращує коефіцієнт потужності. VF-AS3 відповідає IEC61000-3-12 і досягає повного гармонійного спотворення (THDi) 48% без зовнішнього реактора (тільки клас 480). Вбудований фільтр ЕМС розроблений відповідно до IEC61800-3, категорія C2/C3 (клас 400 В).



Особливості:

  • У діапазоні потужності до 90 кВт ці інвертори також доступні з класом захисту IP54/55.
  • IoT / Industry 4.0 Ready для застосування в системах управління заводами та процесами
  • Широкий багатомовний РК-екран (HMI)
  • Подвійний рейтинг (нормальний режим, важкий режим)
  • Вбудований фільтр ЕМС
  • Вбудований вимикач (до 90 кВт (ND) та 220 кВт (ND))
  • Функції ПЛК (логічна послідовність)
  • Висока продуктивність від TOSHIBA Motor Control
  • Вбудований Ethernet
  • Доступ до веб-сервера через QR-код
  • Контрольоване уповільнення після збою живлення
  • Годинник реального часу - календар / функція позначки часу
  • Чотири вбудовані ПІД-регулятори
  • Вбудоване керування позиціонуванням
  • Вбудований багатофункціональний регулятор насоса до десяти насосів
  • Додаткові інтерфейси зв'язку: DeviceNet, Profinet, PROFIBUS DP, EtherNet/IP, EtherCAT, Modbus TCT/IP, CANopen
  • Стандарт безпеки відповідає вимогам IEC
  • Сертифікати CE, UL, CSA, TUV



Перетворювачі VF-AS3 у захищеному корпусі IP55

Перетворювачі частоти Toshiba VF-AS3 IP55

Технічні дані VF-AS3

VFAS3…PC до110; VFAS3…KPC до132 кВ

3-ф. 480 В

Застосовний двигун [кВт]

0,4 ...315,0 кВт

Вихідний струм [А]

1,5 ... 616,0 А

Вихідна потужність [кВА]

1,1 ... 469,0 кВА

Напруга живлення

3-ф. 380В...480В, 50/60 Гц

Номінальна вихідна напруга

3-фазний 380-480 В (максимальна вихідна напруга)

Діапазон вихідних частот

0,01-590 Гц

Перевантаження

 ND (нормальний режим) 120% протягом 60 с, 135% протягом 2 с; HD (Heavy Duty) 150% протягом 60 секунд, 180% протягом 2 секунд; від 160 кВт 150% до 60 с, 165% до 2 с



Входи



Виходи



2 аналогових виходу: 0 (4) ... 20 мА постійного струму; 0...10 В постійного струму; додаткові аналогові та цифрові виходи через додаткові модулі, що підключаються

Розривний пристрій

 Вбудований 0,4 кВт до 90 кВт і 220 кВт, 110 кВт до 160 кВт і від 250 кВт додатково



Ломаючий резистор

Зовнішній необов'язково

Опційні інтерфейси зв'язку fieldbus

EtherNet/IP®, EtherCAT®, PROFINET®, DeviceNet®, Modbus TCT/IP®, PROFIBUS® DP, CANopen®

Логіка вхідного/вихідного терміналу

Вибір позитивної (PNP) або негативної (NPN) логіки

Функції безпеки



Температура навколишнього середовища

Від -10 до + 60 ° C (зниження струму вище 45 ° C див. у посібнику)

Відносна вологість

Від 5 до 95% (без конденсації)

Клас захисту (опційно IP54)



Фільтр ЕМС (IEC61800-3)

C2 до 45 кВт інтегрований, від 55 кВт C3 інтегровані

Реактор постійного струму



UL Тип 1



Сертифікація

CE, UL, CSA, TUV


VFAS3-4075PC, VFAS3-4280KPC, VFAS3-4220KPC, VFAS3-4900PC, VFAS3-4750PC

Перетворювачі частоти TOSHIBA серії VF-AS3 можна розглядатися як заміну серіям VF-AS1, VF-PS1, VF-FS1. Серії перетворювачів частотиToshibaVF-AS1, VF-PS1, VF-FS1 знято з виробництва.

VF-AS1 – Висока продуктивність та гнучкість для програм з високим крутним моментом

Перетворювачі частоти Toshiba VF-AS1

Області застосування:

  • важкі крани
  • прокатні стани
  • конвеєри
  • прохідницькі щити
  • перевантажувальні агрегати
  • преси
  • формувальні машини
  • ліфти та лебідки
  • друкарське обладнання
  • центрифуги
  • екструдери
  • ткацькі верстати
  • металообробні верстати
  • індукційні двигуни та двигуни з постійними магнітами



Високий крутний момент і велика потужність.

VF-AS1 має функцію автоналаштування, яка автоматично оптимізує параметри приводу та забезпечує 200% крутного моменту при 0,3 Гц. Крім того, вбудована функція послідовності гальмування та функція малого навантаження та високої швидкості ідеально підходять для кранів та підйомних пристроїв.

Зниження гармонік та високочастотного шуму

VF-AS1 дуже доброзичливий до системи електроживлення та периферійного обладнання. Вбудований реактор постійного струму знижує гармонійний струм та покращує коефіцієнт потужності. Вбудований фільтр ЕМС також знижує високочастотний шум.

Чудова гнучкість

Завдяки програмному забезпеченню «My function» система управління перетворювача частоти Toshiba дозволяє реалізовувати прості програми (до 28 кроків) без використання зовнішньої релейно-контакторної логіки чи PLC. Таким чином, My function значно розширює функціональні можливості перетворювача і спрощує схемні рішення за рахунок реалізації алгоритмів користувача засобами самого перетворювача. Також є різне комунікаційне програмне забезпечення, а також зв'язок за протоколом RS-485.

Легкість в експлуатації та обслуговуванні

Режим «Easy» дозволяє легко налаштувати параметри, надаючи швидкий доступ до 8 найбільш часто використовуваних параметрів. Це також дозволяє легко обслуговувати за допомогою знімних клемних колодок та паралельної установки для кількох приводів.

Номінальна потужність

  • Три фази 200 В – від 0.4 до 75 кВт
  • Три фази 400 В – від 0.75 до 500 кВт

Номінальна частота

  • 0.01 до 500 Гц

Перевантаження

  • 150% протягом 60 секунд

Клас захисту

  • 200 В від 0.4 до 15 кВт: IP20
  • 200 В від 18.5 кВт і вище: IP00
  • 400 В від 0.4 до 18.5кВт: IP20
  • 400 В від 22 кВт і вище: IP00

Фільтр для зниження шуму

  • Клас 200 В від 0.4 до 7.5 кВт: Вбудований EMC фільтр.
  • Клас 200 В від 11 кВт і вище: опціонально.
  • Клас 400 В усі моделі: Вбудований EMC фільтр.

* Фільтр ЕМС відповідає європейській директиві щодо ЕМС.
Реактор для зниження гармонік

  • Клас 200 V від 11 до 45 кВт: Вбудований реактор постійного струму.
  • Клас 400 V від 18.5 до 75кВт: Вбудований реактор постійного струму.
  • Інші номінали потужностей: опціонально

Комунікаційні протоколи

  • RS485 (Modbus RTU / TOSHIBA) 2-провідний / 4-провідний
  • Опційно доступні модулі: CC-Link, DeviceNet, PROFIBUS-DP

Серії перетворювачів частоти ToshibaVF-AS1 знята з виробництва. Перетворювачі частоти TOSHIBA серії VF-AS3 можна як заміну серії VF-AS1.

Скачати каталог Перетворювачі частоти Toshiba російською мовою



Ви можете замовити та купити весь асортимент перетворювачів частоти та пристроїв плавного пуску Toshiba(Тошиба) в Україні за найкращими цінами, надіславши нам запит на адресу office@pe-ko.com.ua або зателефонувавши нам. У наявності на складі та на замовлення. Компанія "ПЕ-КО" – офіційний дистриб'ютор промислової електротехніки Toshiba в Україні.
