Фотоэлектрические датчики Wenglor с IO-Link

Датчики являются наиболее важных компонентом «умных» машин

Новая линейка датчиков PNG (Photoelectronic Next Generation), оснащенная протоколом передачи данных IO-Link открывают новую эру смарт датчиков. Портфолио Wenglor предоставляет уникальную комбинацию коммуникационных и производительных возможностей, которые в первую очередь необходимы для изготовления интеллектуальных машин. Как думающие, сетевые, обучающие органы чувств, PNG//smart датчики являются неотъемлемой составляющей автоматизированного производства и логистических процессов в реалиях четвертой промышленной революции.

Уникальная коммуникация и производительность

Датчики PNG smart являются результатом уникального технического соединения современного умного интерфейса и точной проверенной временем оптики Wenglor. Они гибко обмениваются данными о процессах и параметрах, а также, благодаря точно направленной оптике и сбалансированной точке переключения, они передают высокоточные результаты в режиме реального времени.

Не нацеленная оптика и несбалансированная точка срабатывания

Положение пятна меняется в случае датчиков без настроенной оптики. Полученные данные варьируются также и в случае несбалансированной точки переключения. Следовательно, передаваемые разными датчиками данные несопоставимы.

Нацеленная оптика и сбалансированная точка срабатывания

В случае качественной оптики и сбалансированных точек переключения получаемые от разных датчиков данные сопоставимы. Новые датчики настраиваются на заводе изготовителе таким образом, что каждый из них имеет одинаковое расстояние срабатывания с одной и той же установкой. Это устраняет необходимость в трудоемких настройках при замене. Также благодаря калиброванному световому пятну с выровненной оптической осью, повторное выравнивание светового пятна не требуется. Это облегчает как первичный запуск, так и замену датчика.

P1KE001, P1KH001, P1KE015, P1KE013, P1KE012, P1KE010, P1KH002, P1KH026, P1KH019

Коммуникационные возможности: говорить и понимать язык промышленности

Цифровое производство будущего возможно уже сегодня с помощью интеллектуальных датчиков PNG. Оснащенные новейшей версией IO-Link, они обеспечивают высокую гибкость производства и одновременно повышают эффективность за счет быстрого ввода в эксплуатацию, сокращения времени простоя и последовательного контроля качества. Кроме того, они поддерживают связь со всеми распространенными системами управления и могут быть легко интегрированы в существующие сети.

Легкое переключение на другой продукт

Текущие производственные процессы можно гибко переключать на другой продукт с помощью интеллектуальных датчиков PNG благодаря протоколу IO-Link. Благодаря этому не нужно тратить много времени на перенастройку при смене продукта или партии. Это связано со способностью датчиков обмениваться информацией друг с другом, а также с исполнительными механизмами. Соответствующие данные обусловлены и обрабатываются датчиками. Это позволяет осуществлять сетевое взаимодействие от машины к машине, с помощью которого можно оптимизировать всю производственную цепочку.

P1KY005, P1KY012, P1KY104, P1NE101, P1NE202, P1NH102, P1NH301, P1NH303, P1NH401, P1NH602, P1NH701, P1NH801, P1NL101, P1NL303, P1NL404, P1NL411

Прогнозируемое техническое обслуживание

Датчики генерируют и передают дополнительные диагностические данные и данные о состоянии (мониторинг состояния). Анализ этих данных делает возможным заблаговременно запланировать работы по техническому обслуживанию и избежать простоя в производстве.

Простая конфигурация

Программное обеспечение wenglor wTeach2 доступно для бесплатной загрузки и обеспечивает простоту управления при настройке датчиков, включая оценку, визуализацию измерения и данные диагностики. Во время установки ПО автоматически обнаруживает все совместимые датчики, которые подключены к системе через соответствующий интерфейс. Это позволяет легко настраивать параметры в графическом интерфейсе пользователя и оценивать данные процесса от нескольких датчиков одновременно. Программное обеспечение можно загрузить, нажав на соответствующую ссылку в закладке "Загрузка". Ордер код DNNF005.

• Совместимо с оптическими, ультразвуковыми и датчиками жидкости Wenglor
• Прямая адаптация пороговых значений переключения на диаграммах
• Экспорт измеренных значений в таблицу Excel
• Хранение текущих проектов для передачи другим датчикам

Интеграция в существующие системы

Интеллектуальные датчики связываться со всеми распространенными системами управления через интерфейс IO-Link и, таким образом, могут быть легко интегрированными в существующие сети.

Беспроводные предварительные настройки через NFC

PNG//smart датчики можно настроить перед установкой с помощью смартфона или планшета с NFC чипом. Просто установите с Android Play Маркет приложение Wenglor Sensor Configurator. Также можно использовать беспроводный USB-адаптер с NFC чипом ZNNG021, подключив его к ноутбуку с установленной программой wTeach2. Достаточно просто установить датчик, даже в выключенном состоянии, возле смартфона или USB-адаптера с NFC чипом.

Настройте один раз и дублируйте так часто, как вам хочется. Конфигурация интеллектуального датчика PNG может быть сохранена на контроллере и передана другим приложениям простым нажатием кнопки, независимо от вашего текущего местоположения. Если датчик заменен, сохраненные параметры автоматически передаются на новый датчик, что делает возможной замену без программирования.

Инновационные технологии wenglor для максимальной точности

Новейшая разработка Wenglor ASIC 1 и целенаправленная оптика обеспечивают максимальную точность и надежность каждого отдельного PNG//smart датчика. Датчики с этой технологией работают лучше, чем когда-либо прежде.

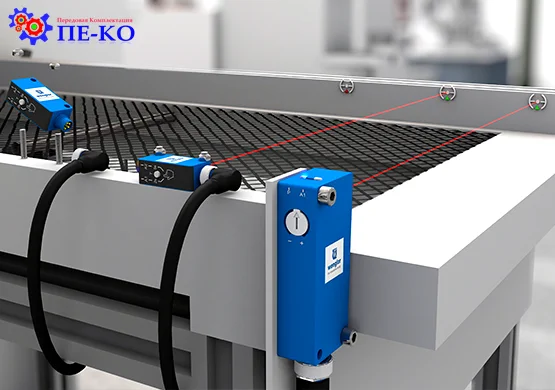

Установка без сложной монтажной системы

Благодаря оптике, ориентированой на заводские и сбалансированные точки переключения, вы убедитесь, что одинаковые датчики с одинаковыми настройками всегда выдают точно такие же показания. Это означает, что они могут быть закреплены в соответствующих приспособлениях без сложной системы крепления. Это не только экономит время и деньги при первоначальном запуске, но также обеспечивает дополнительную гибкость для интеграции датчиков в существующую конструкцию соответствующего оборудования или автоматизированную систему машины. В сочетании с хранилищем данных, датчики PNG также предлагают первое в мире решение Plug and Play, не требующее перепрограммирования или перенастройки.

Гибкое переключение или измерение Состояния переключения или значения расстояния могут быть считаны через IO-Link интерфейс. Гибкие параметры настройки уменьшают разнообразие типов датчиков в пределах соответствующей системы и позволяет минимизировать стоимость запасных датчиков на складе.
Надежное обнаружение объектов Черный, глянцевый или прозрачный: PNG // smart датчики обнаруживают объекты независимо от их цвета, формы или структуры поверхности.
Нечувствителен к помехам Датчики нечувствительны к помехам, таким как окружающий свет, в частности от люминесцентных ламп, или электромагнитным воздействиям, благодаря специально разработанным процессам.
Нет взаимного влияния благодаря WinTec PNG // smart датчики не влияют друг на друга, когда они установлены непосредственно рядом или напротив друг друга. Это делает возможным установку большого количества датчиков в непосредственной близости друг от друга в ограниченное пространство.
Безопасность благодаря Laser Class 1 Лазерные датчики абсолютно безопасны для человеческого глаза. В результате, они могут быть использованы на подвижных приспособлениях, таких как роботизированные руки и челноки. Нет необходимости в дополнительных предостережениях и комплексах защитных мер.

Вдохновляющее бесконтактное обнаружение объектов

Промышленность вдохновлена огромным разнообразием функций, предоставляемых серией PNG //smart - идеальным решением для любого применения. Семь оптических функциональных принципов, основанных на различных источниках света, обеспечивают максимально широкий выбор датчиков для Industry 4.0.

• Датчики расстояния
• Диффузные датчики на отражение от объекта
• Диффузные датчики с подавлением фона
• Рефлекторные датчики
• Датчики для прозрачных объектов (стекла и пленки)
• Барьерные датчики (сквозной луч, пересечения луча, оппозитные)
• Световые барьеры

Упаковочная промышленность   Датчики с подавлением фона и синий источник света особенно хорошо подходят для обнаружения темных или глянцевых пакетов. Рефлекторные световые барьеры обнаруживают даже прозрачные пакеты, которые расположены между барьером и задним фоном без помощи отражателей. Это исключает затраты, связанные с монтажными системами и отражателями, и обеспечивает дополнительную гибкость установки. Рефлекторные световые барьеры могут быть использованы в течении всего процесса упаковки - от контроля потока материалов при заполнении системы вплоть до проверки на наличие пакетов.   Обнаружение упаковочных коробок Обнаружение лотков на конвейерных лентах Измерение высоты штабеля упаковки Отслеживание объектов на питающей линии Распознавание блестящей упаковки Отслеживание сращивания упаковки Контроль на машинах для упаковки в стретч-пленку
Автомобильная промышленность   Плавный поток материалов имеет решающее значение для бесперебойной работы производства. По этой причине рефлекторные датчики с подавлением фона контролируют подачу материала, например, в автомобилестроении.   Проверка наличия вставных компонентов Обнаружение блестящих металлических деталей Определение глянцевых ободов дисков Обнаружение объектов в сварочных процессах Контроль выталкивания на дыропробивной машине Контроль размотки металлических рулонов
Индустрия напитков   Рефлекторные датчики для прозрачных стеклянных или полиэтиленовых бутылок надежно обнаруживают прозрачные объекты, такие как лотки и бутылки. Благодаря высокой степени защиты IP67/IP68, вы можете купить датчики Wenglor в Украине, которые идеально подходят для использования во влажной среде в цехах по производству напитков и пищевых продуктов. Точное обнаружение прозрачных ПЭТ и стеклянных бутылок, а также фольги на высоких скоростях является еще одним преимуществом этой линейки. Кроме того, условия окружающей среды можно сбалансировать с динамической регулировкой порога переключения, что является основным преимуществом для данной отрасли промышленности. Они автоматически регулируют порог переключения в случае загрязнения, старения или колебаний температуры. Благодаря безлинзовой оптике без слепой зоны, эти рефлекторные фотодатчики способны обнаруживать объекты через небольшие отверстия или зазоры.   Распознавание прозрачных бутылок Детектирование упаковки, обернутой фольгой Отслеживание ящиков для напитков на конвейерной ленте
Деревообрабатывающая промышленность   Из-за запыленной рабочей среды к оптическим датчикам в деревообрабатывающей промышленности предъявляются очень жесткие требования. Пыльная и грязная рабочая среда больше не проблема благодаря функции диагностики Контроль состояния (Condition Monitoring) по IO-Link. Прочные корпуса и повышенная мощность излучения гарантируют барьерным датчикам Wenglor стабильную работу в самых неблагоприятных условиях. Дополнительная диагностика и данные о состоянии, а также предупреждение о загрязнении делают их идеальными для использования в пыльных условиях. Очищать оптику теперь требуется значительно реже.   Проверка подачи материала Позиционирование деревянных досок Выявление декоративных панелей
Логистика   В Logistics 4.0 беспилотные транспортные системы, такие как погрузчики и шаттлы, используются для транспортировки товаров в логистических центрах. Благодаря своим компактным корпусам, высокопроизводительные датчики расстояния могут быть легко встроены в транспортные средства, чтобы направлять их в складе без столкновений, и обеспечивают безопасную загрузку или выгрузку материалов. Благодаря дальности срабатывания до 3000 мм и беспрецедентной производительности при обнаружении черных и глянцевых объектов PNG//smart датчики являются лучшим выбором для специалистов по складской интралогистике.   Проверка наличия паллет Обнаружение объектов на конвейерных линиях Защита от выступания поддонов на многоярусных стеллажах Позиционирование вилок автоматических паллетайзеров
Индустрия электроники Из-за штампованных или перфорированных поверхностей, печатные платы трудно обнаружить. Специально для этих целей компания Wenglor разработала датчик, который имеет световое пятно в виде линии, которая точно обнаруживает печатные платы. Пазы, отверстия или компоненты на печатных платах не мешают работе датчика. Этот сенсор также может быть использован для надежного обнаружения объектов, положение которых на конвейерной ленте изменяется.

Из чего состоит оптический датчик?

Оптические датчики состоят из источника света (светодиода), приемника (фототранзистор или матрица), линзы для фокусировки луча, преобразователя сигнала, индикаторов, кнопок обоучения или потенциометра для настройки. Источник света может быть лазерным, инфракрасным или в видимом красном спектре. Фототранзистор анализирует входящий свет, проверяет, что он исходит от светодиода, и соответствующим образом запускает выход. Все это заключено в прочный корпус из пластика или металла. В гигиенических условиях пищевой и фармацевтической промышленности часто применяют датчики из нержавеющей стали, которые можно мыть напором воды с агрессивными моющими средствами.

Потенциометр или кнопка обучения для идеальной настройки

Точная целенапрвленая оптика

Индикатор состояния видимый на 360 градусов

Высокоэффективная оптика для лучшей производительности

Ультрасовременная технология ASIC со встроенным IO-Link 1.1

Корпус из специального пластика с влитым разъемом для максимально возможной геометричности и устойчивости к механическим повреждениям

Прочное, простое в очистке PMMA стекло

• Прочный пластиковый корпус с IP67 / IP68
• Расширенный температурный диапазон от −40 до + 60 ° C
• Инновационный легкий дизайн для применения на роботизированных руках и беспилотных транспортных системах
• Эффективное энергопотребление экономит ресурсы
